7-Segment an Blinkerschaltung NE555

[Tim D. (tim_d)]

Hallo,

ich habe ein Problem mit einer Blinkerschaltung. Ich betreibe ein NE555

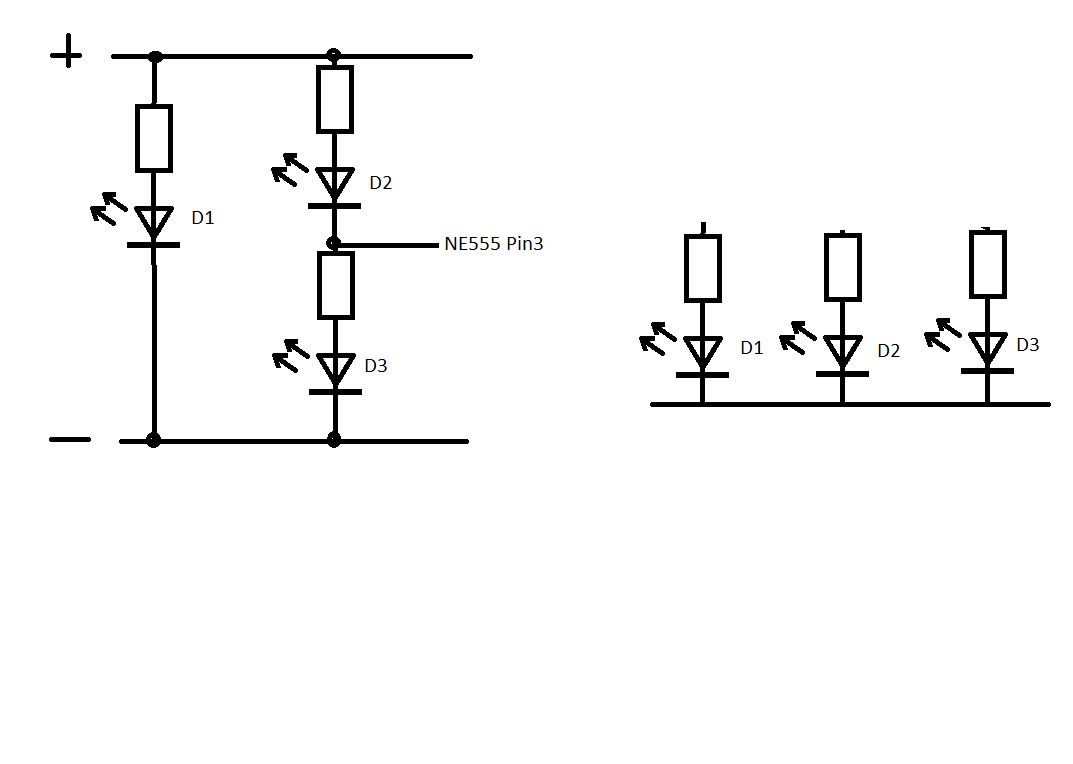

als astabilen Multivibrator. Siehe Schaltung. Mit einzelnen LEDs hat das
auch einwandfrei in einer Testschaltung funktioniert. Das Problem nun
ist, dass das ganze auf einer 7 Segment Anzeige 2 Zahlen blinken lassen
soll. Hierbei wurde die Ziffer aufgeteilt nach den LEDs, die bei beiden
Ziffern leuchten (vereinfacht D1) und den jeweiligen LEDs, die bei den
anderen Zahlen leuchten (D2 und D3). Das Problem NACH dem zusammenlöten
ist nun das die 7 Segment Anzeige eine GEMEINSAME Kathode besitzt. Die
Anzeige mit Vorwiderständen ist jedoch über Kabel angeschlossen, so das
man noch etwas bei der Anzeige anlöten kann. D1 funktioniert sowieso und
D3 müsste die andere funktionierende sein. Jedoch D2 bekomme ich nicht
zum laufen. Habe probiert D2 über einen Transistor zu schalten aber
klappt nicht. Habt ihr vielleicht Ideen oder Tipps, wie ich das zum
laufen bekommen kann?

Vielen Dank für eure Hilfe!

Gruß
Tim

[Jens (Gast)]

>>Siehe Schaltung

...auf der Schaltung ist kein NE555 zu sehen.

>>dass das ganze auf einer 7 Segment Anzeige 2 Zahlen blinken lassen
>>soll.

...man kann auf einer Anzeige keine zwei Zahlen blinken lassen,
höchstens zwei Ziffern... wie blinken, abwechselnd?


>> Hierbei wurde die Ziffer aufgeteilt nach den LEDs,

...welchen LED's ? Meinst du die Segmente? Was heißt aufgeteilt? Wie
aufgeteilt?


>> die bei beiden Ziffern leuchten (vereinfacht D1) und den jeweiligen LEDs

..welche Ziffern? und was ist mit den Zahlen?

>>die bei beiden Ziffern leuchten (vereinfacht D1) und den jeweiligen LEDs

...das ist kein Deutsch mehr - was ? ich bin raus.

>>die bei den anderen Zahlen leuchten (D2 und D3)

...welche anderen Zahlen?

>>Die Anzeige mit Vorwiderständen ist jedoch über Kabel angeschlossen

...gibt es denn mehrere? welche hat gemeinsame Kathode? Was? he?

>>D1 funktioniert sowieso und D3 müsste die andere funktionierende sein.

...das ist der größte blödsinn den ich je gelesen habe, ist hier wieder
ein Troll am Werk, ich verstehe nur noch Bahnhof.

>>Jedoch D2 bekomme ich nicht zum laufen.

...Dioden können nicht laufen.

1) Bitte mal beschreiben was vorhanden ist
2) Bitte mal beschreiben was genau überhaupt geschehen soll, da ist
weder ein NE555 noch eine 7Segment anzeige im Schaltplan zu sehen...auch
kein Transistor
3) Zahlen, Ziffern, blinken was? Bitte mal auf Deutsch? Wieviele
Anzeigen, welche soll was zu welchem Zeitpunkt machen, und was hat der
NE555 genaun damit zu tun.

Die Beschreibung versteht kein Mensch, niemals auch nicht mit guten
Willen.

JJ

[MaWin (Gast)]

Du brauchst einen zusätzlichen Transistor als invertierendes
Schaltelement:

  +  --+-------+--------+
       |       |        |
       D2      D3       D1
       |       |        |
       R       R        R
       |       |        |
NE555--+--1k--|< BC338  |
               |E       |
             Masse    Masse

[Volker S. (sjv)]

MaWin schrieb:
> +  --+-------+--------+
>        |       |        |
>        D2      D3       D1
>        |       |        |
>        R       R        R
>        |       |        |
> NE555--+--1k--|< BC338  |
>                |E       |
>              Masse    Masse

Bei gemeinsamer Kathode(wie geschrieben) ist das aber falsch, aus + wird
- und aus dem NPN-Transistor ein PNP-Transistor.
MfG

[Tim D. (tim_d)]

Danke MaWin und Volker für eure konstruktiven Ideen!

Hatte die Version mit den PNP schon fliegend aufgebaut aber das
funktionierte nicht. Hab jetzt die Schaltung in LTspice nachgebaut dort
funktioniert sie jedoch. Also zurück und vernünftig verlöten. Danke für
eure Mühe!

Gruß
Tim
