LT Spice PMos schaltet immer
von Henning K. (tortenotto)

Lesenswert?
• ▲
▼
Wenn ich in LT Spice folgende Schaltung simuliere:

1


2
                (VCC)

3
                  |

4
                  |

5
               (Source)

6
(Port µC) -----(Gate  )

7
               (Drain )

8
                  |

9
                  |

10
                (Last)

11
                  |

12
                (GND)


Schaltet der PMos immer,egal welche Spannung am Gate anliegt.
Was mach ich falsch?

MFG Henning

: Verschoben durch Admin
Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: LT Spice PMos schaltet immer
von Yalu X. (yalu) (Moderator)

Angehängte Dateien:
Lesenswert?
• ▲
▼

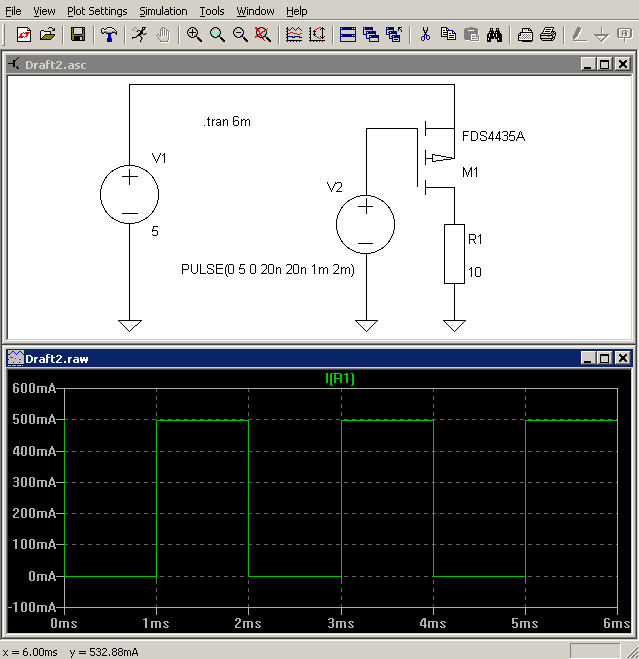

Wenn die Gate-Spannung gleich VCC ist sperrt der Mosfet. Liegt sie
deutlich darunter (abhängig vom Mosfet-Typ), leitet er (s. Anhang). Wo
ist das Problem?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: LT Spice PMos schaltet immer
von Helmut S. (helmuts)

Lesenswert?
• ▲
▼
>Schaltet der PMos immer,egal welche Spannung am Gate anliegt.
Was mach ich falsch?

Dein Mosfet war bestimmt "vedreht"(drain,source). Schau dir genau das
Bild von Kai an. Da ist es richtig.

Die wichtigen Befehle zum rotieren und spiegeln von Bauteilen.

Move icon anklicken, Bauteil anklicken
Ctrl-r
Ctrl-e
