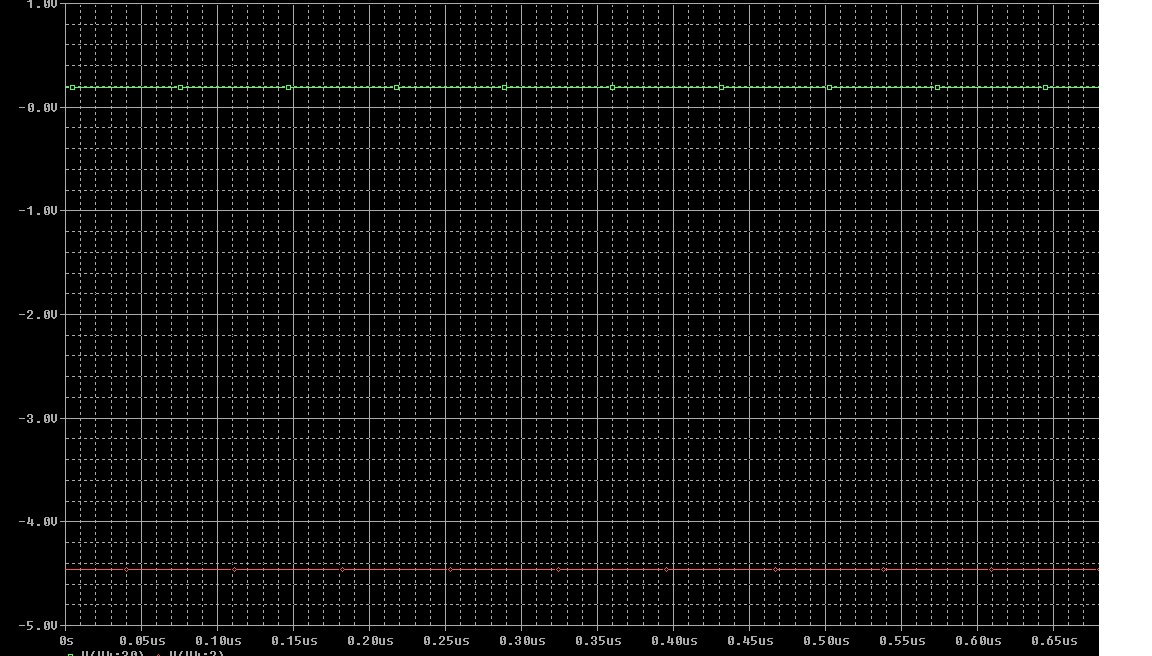

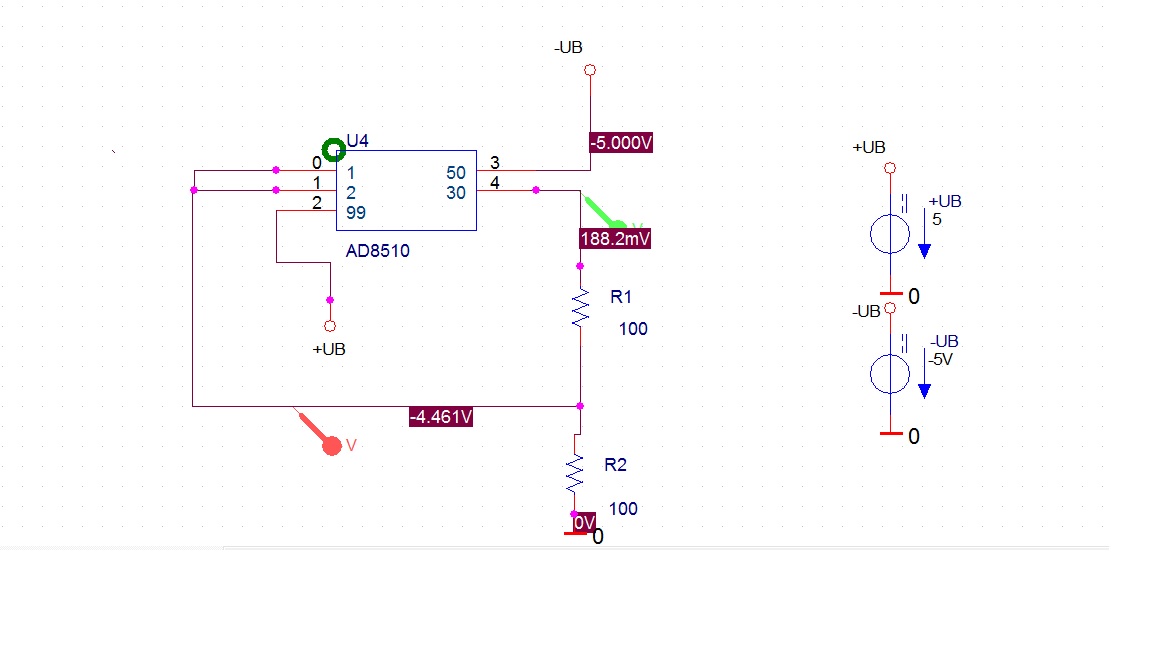

Hallo Leute, ich stehe momentan echt auf dem Schlauch. Im Pspice habe ich den AD8510 mit folgedem Aufbau simulieren wollen. Jetzt habe ich zur Probe U+ auf U- gesetzt und folgende Ausgangssituation erhalten. Ich verstehe zur Zeit nicht, warum U(rot)=-4,46V sein kann. Danke für Eure Hilfe.
:
Verschoben durch User
Das ist ein völlig verpfuschter Schaltplan. Halt dich an die üblichen Konventionen, dann wird dir gehelft.
Du darfst dei beiden Eingänge nicht miteinander verbinden. Stattdessen musst du an den +Eingang des Opamps eine Signalquelle anschließen.
@ths Sehr konstruktiver Kommentar! @Helmut Ok, nur, warum darf ich es nicht tun? Ich habe vorher eine Signalquelle eingesetzt, sogar einen Puls. Die besagte Spannung war nur auch schon, bevor der Puls einsetzte, vorhanden.
...Eigentlich sollte ich, solange die beiden Eingänge undefiniert sind, nur die Offsetspannung am Ausgang sehen können. Ist es nicht so?
Bob schrieb: > ...Eigentlich sollte ich, solange die beiden Eingänge undefiniert sind, > nur die Offsetspannung am Ausgang sehen können. Ist es nicht so? Nein. Ua = Uoffset*Leerlaufverstärkung = Uoffset*100000 = Anschlag an der Versorgungsspannung
