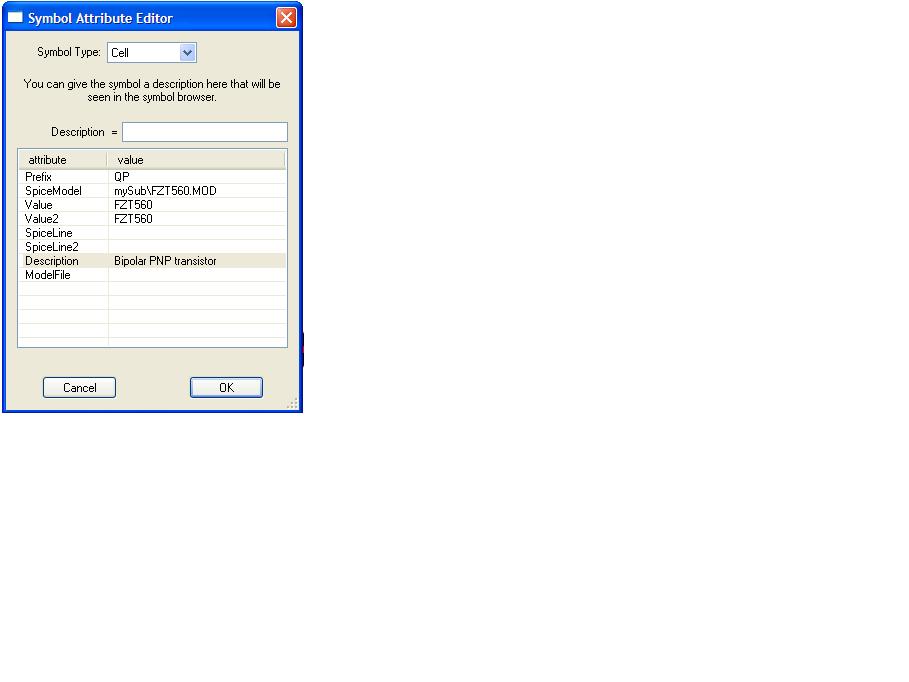

Hallo, LTSpice ist wie ich finde ein recht anständiges Simulationstool. Habe hier bereits erfolgreich ein OP Model eingebunden. Bei einem Transistormodel weiß ich allerdings nicht weiter. Habe ein *.asy Transistor Symbol angelegt (kopiert) und das entsprechende Transistormodel aus dem Internet in den Sub Ordner kopiert. * .MODEL FZT560 PNP IS=4E-14 NF=0.98 BF=140 VAF=104 ISE=1E-12 NE=1.54 +RCO=100 GAMMA=1.5E-7 NR=1 BR=2 VAR=100 ISC=1e-13 NC=2 IKR=10E-3 +RB=25 RE=.3 RC=.3 CJC=29E-12 MJC=0.364 VJC=0.511 CJE=100.3E-12 +MJE=0.419 VJE=0.877 TF=2E-10 TR=1.5e-6 XTB=1.5 QUASIMOD=1 * Das OP Model, das ich bereits eingebunden habe, ist ein .SUBCKT Da hat alles wunderbar geklappt. Hier beim Transistor komme ich momentan nicht weiter.
Hallo, das hast du richtig erkannt, dass das nur mit Subcircuits geht. Nimm das normale PNP-symbol. Das holst du in den Schaltplan. Im Schaltplan den Text "PNP" am Symbol(instance) durch FZT560 ersetzen. Dann noch eine SPICE-directive in den Schaltplan setzen um die Modell-Datei dazuzuladen. Fertig. .inc FZT560.txt LTspice sucht jetzt unter anderem in dem Verzeichnis in dem der Schaltplan steht. Deshalb meine Empfehlung dort die Modelldatei FZT560.txt abzulegen. Das ist meiner Meinung nach viel sicherer als die in das Installationsverzeichnis zu legen. Theoretisch kannst du auch den vollen Pfad angeben. Allerdings läuft dann die Simulation nur bei demjenigen, der genau diesen Pfad hat. .inc C:/..../.../FZT560.txt Es gibt dann auch noch die Möglichkeit ".model" Transistormodelle in der Datei "standart.bjt" am Ende einzufügen. Diese Datei wird bei der Installation von LTspice im Verzeichnis Lib\cmp angelegt. Das hat aber auch wieder den Nachteil, dass andere die deinen Schaltplan simulieren wollen, auch deine Datei "standard.bjt" brauchen.
Noch einfacher: Öffne die Datei \lib\cmp\standard.bjt und füge unten deinen neuen Transistor an. Fertig. Nach dem Neustart von LTSPICE findest du dann deinen FZT560 bei den anderen Transistoren und kannst ihn auswählen.
Hallo, Hat beides wunderbar geklappt. Habe dann noch einige Fragen. Ist es möglich bei LTSPICE die Simulation mit unterschiedlichen Temperaturwerten zu starten? Zenen Dioden oder Transistoren z.B. sind ja doch etwas über der Temperatur schwankend. Wie kann ich einen mechanischen Schalter simulieren, der zum Zeitpunkt x einen Kreis schließen soll und zum Zeitpunkt x+y wieder öffnet.
Gast schrieb: > Hallo, > > > Hat beides wunderbar geklappt. > > Habe dann noch einige Fragen. > > Ist es möglich bei LTSPICE die Simulation mit unterschiedlichen > Temperaturwerten zu starten? > Zenen Dioden oder Transistoren z.B. sind ja doch etwas über der > Temperatur schwankend. > > > Wie kann ich einen mechanischen Schalter simulieren, der zum Zeitpunkt x > einen Kreis schließen soll und zum Zeitpunkt x+y wieder öffnet. Mit 3 Temperaturen .TEMP 20 50 100 oder in 5° Schritten .STEP TEMP 0 100 5 Siehe Beispiel aus LTspice Installation. C:\Programme\LTC\LTspiceIV\Examples\Educational\teptemp.asc Eiin Schalter heißt sw und der braucht eine Modellanweisung. Modell für einen Schalter vom Typ sw1 .model sw1 sw(Ron=1 Roff=1G Vt=0.5 Vh=0) Siehe Beispiel aus LTspice Installation. C:\Programme\LTC\LTspiceIV\Examples\Educational\vswitch.asc Oder das Beispiel im Anhang.
