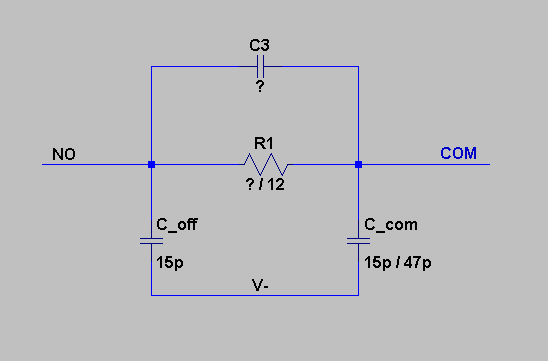

Hallo zusammen, ich hab mal eien Frage zu den im Datenblatt angegebenen Kapazitäten und wie ich die in einem Ersatzschaltbild zwecks Simulation einsetzen kann. Bei 4066 und Co sind schön einfach Kapazitäten für Eingang, Ausgang und Feedthru angegeben. Beim max313 Datenblatt sieht das irgendwie anders aus :-) C_off dürfte ja der Eingangskapazität entsprechen, die leg ich in der Simulation dann mal zwischen Eingang und V- an. C_com wäre die Ausgangskapazität, ebenfalls nach V-. Diese beträgt 15pF wenn der Switch offen ist und 45pF wenn geschlossen. Eine Feedthru Kapazität finde ich im Datenblatt nicht, das könnte ich höchstens aus einem der Diagramme am Ende abschätzen. Und mit welchem Widerstandswert könnte ich einen offenen Schalter simulieren? Ein fertiges Spicemodell hab ich leider nicht gefunden. mfg Harri
