MSP430 UART--> RS232
von Robert (Gast)

Lesenswert?
• ▲
▼
Hallo zusammen,

möchte über UART Daten an die RS232-Schnittstelle übertragen.
Dazu brauche ich ja bekanntlich einen Pegelwandler. (0/3.3V auf +-12V)
Kann mir jemand von euch auf die schnelle einen nennen. (Evtl. Link)
Selbstbau ist aber auch erwünscht.
Habe mir schon überlegt, mit einen Komperator +-12V zu erzeugen. Also an
einen eingang 1,5V anlegen und am anderen Eingang 0/3,3V allerdings muss
das Ausgangssignal noch invertiert werden...
Bei der RS232-Schnittstelle entspricht ja 0V(LOW) --> 12V und 3,3V
(HIGH) -->-12V

Vielen Dank für jede Hilfe..

Gruß
Robert

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: MSP430 UART--> RS232
von Rainer (Gast)

Lesenswert?
• ▲
▼
Dazu nimmst Du einen MAX3232 und 4 100nF-Kondensatoren.
Gruß
Rainer

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: MSP430 UART--> RS232
von Rainer (Gast)

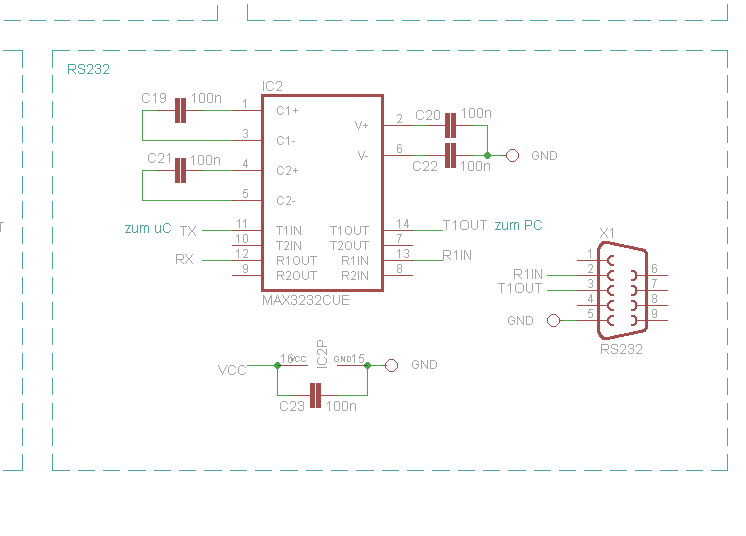

Angehängte Dateien:
Lesenswert?
• ▲
▼
siehe Anhang
