Eagle : Pin Directions und Swaplevel im Schaltplan
von Frank K. (fchk)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hmm ... Ich dachte eigentlich, ich würde Eagle langsam kennen.

Ich habe es eben gerade irgendwie geschafft, dass Eagle mir bei allen

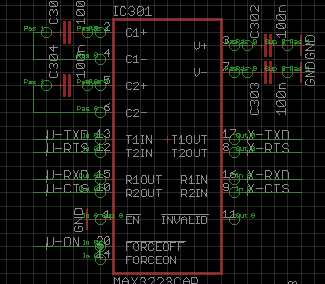

Pins im Schaltplan die Direction und den Swaplevel anzeigt. (im Bild die
kleinen Kreise um die Pin-Enden und die Beschriftung).

Ich weiß nur nicht wie, und wie ich das wieder ausschalte. Diese
Einstellung ist im Schaltplan selber enthalten, andere Schaltpläne
zeigen dieses Erscheinungsbild nicht.

Könnte mich jemand aufklären?

fchk

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Eagle : Pin Directions und Swaplevel im Schaltplan
von Frank K. (fchk)

Lesenswert?
• ▲
▼
Entwarnung: Layer 93 Pins war es.

fchk
