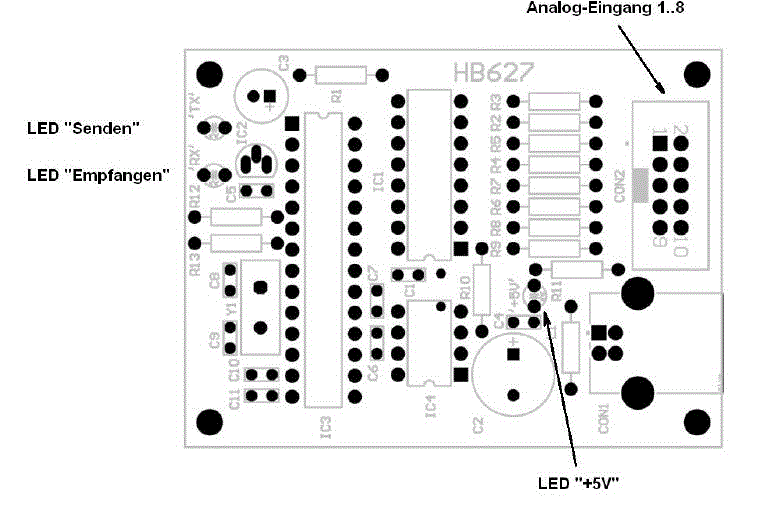

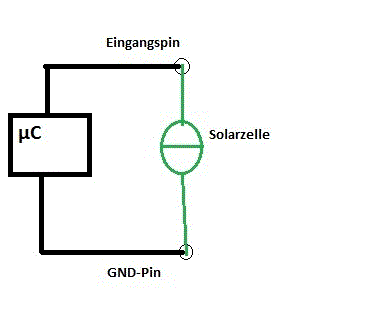

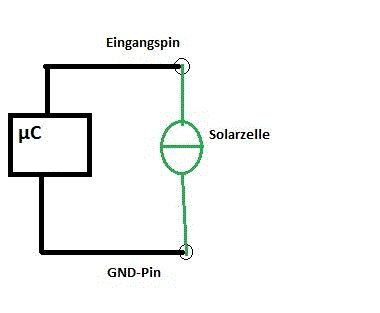

Anschließen der Solarzellen/Spannungsquellen Mein eigentliches Ziel ist es die Spannung von mehren Solarzellen zu messen und die erzeugten Spannungen der einzelnen Solarzellen ablesen zu können. Zu diesem Zwecke besorgte ich mir das Hb627 "Board". Mein eigentlich Problem besteht jetzt darin, dieses Board zu verstehen bzw. die Solarzellen richtig anzuschließen. Das Programmieren des Boards ist kein Problem (noch nicht ;-) ) da die beigelegten Beispielprogramme soweit erstmal ausreichend sind. Ich bräuchte jetzt Hilfe dabei, meine miesen Elektrotechnikkenntnisse auf dieses Gerät zu übertragen um zu verstehen, was da so passiert. Die "mikrocontrollerischen" Aspekte bzw. die detaillierten Arbitsweise des AD-Wandlers interessiert mich dabei eigentlich nicht besonders, aber ich habe das Gefühl, dass ich da wohl nicht ganz drum herum kommen werde. Ich habe mal ein Darstellung des Boards aus dessen Handbuch beigelegt. Rechts an COM2 sind 10 Pins, 8 davon dienen zum Anschließen von Spannungsquellen. die anderen beiden heissen VCC und GND. Nach meinen Kenntnissen läuft eine Spannungsmessung jetzt so, dass ich das Messgerät parallel zur Spannungsquelle schalte. Im Anhang hab ich mal eine Zeichnung beigelegt, wie ich das meine. Das heisst, mein Board müsste ja eigentlich dieses Voltmeter sein, an dem zwei Anschlüsse sind. Kann ich mir das so vorstellen, dass diese Anschlüsse der jeweilige Eingangs-PIN und der GND-Pin sind? Kann ich mir das also so vorstellen, dass der AD-Wander inkl. Chip und dem ganzen Drum und Dran mein Voltmeter ist? Falls das so wie beschrieben richtig ist, warum hab wird mir dann für jeden Pin Spannung angezeigt, wenn keine Spannungsquelle angeschlossen wird? das müsste doch bedeuten, dass auf der Leitung irgendwie eine Spannung anliegt - wo kommt die her? Dass mir eine Spannung von 0 angezeigt wird, wenn ich einen der Eingangs-Pins und den GND-Pin miteinander verbinde macht ja meiner Meinung nach Sinn und würde meine These bekräftigen, dass ein PIN und GND die "Anschlüsse" eines Voltmeters darstellen - glaube ich. Leider habe ich die Solarzellen im Moment nicht zur Verfügung, aber müsste ich nicht auch eine Spannung angezeigt bekommen, wenn ich eine 1,5 Volt Mignon AA Batterie nehmen und deren Pluspol mit einem Eingangspin und deren Minuspol mit dem GND-Pin verbinde?
Woher sollen wir wissen was für ein Board das ist? Leg mal ein Schaltbild dazu und erkläre den Kontext etwas exakter.
