Forum: Platinen Eagle: Themals - Stegbreite einstellen

von Kim (Gast)

08.07.2011 22:10

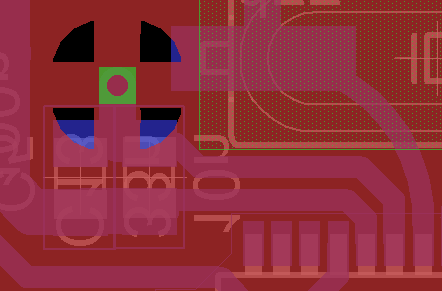

Angehängte Dateien:

11 KB

Lesenswert?

•

Hallo,

weiß jemand von euch wie man die Stegbreite der Thermals in Eagle
einstellt?
Ich bekommen es so, wie es z.Z. ist, nicht gescheit gelötet, das zuviel
Wärme abfließt.

lg
Kim

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat

Re: Eagle: Themals - Stegbreite einstellen

von Lukas K. (carrotindustries)

08.07.2011 23:03

Lesenswert?

•

▲
▼

Die Stegbreite der Thermals wird durch den Parameter 'width' des
Polygons bestimmt.
EDIT: Das ist nur die halbe Wahrheit; die EAGLE-Hilfe ist ausführlicher:
>Die Breite der Stege bei Thermals ist:
>*bei Pads gleich dem halben Bohrdurchmesser des Pads,
>*bei Smds gleich der Hälfte der kleineren Kante,
>*mindestens gleich der Linienbreite (Width) des Polygons,
>*maximal zweimal die Linienbreite (Width) des Polygons.
