S-Parameter -> Spice-Model

[Micha (Gast)]

Hallo zusammen,

ich bräuchte ein Spice-Model des Würth-Ferrites aus dem Anhang für
LT-Spice. Leider habe ich nur diese S-Parameter-Datei dazu gefunden.
Soweit ich gelesen habe gibt es Konverter, die daraus Spice-Modelle
generieren können, doch leider konnte ich keinen Downloadlink finden.
Falls jemand einen solchen Konverter hat, würde er bitte die
Konvetierung für mich vornehmen?

Danke im Voraus.

[Helmut S. (helmuts)]

1.
In LTspice is das Bead auch drin.
Platziere ein Bauteil "FerritBead". Mausklick-Rechts, dann "Select
Ferrite Bead". In der Auswahlliste auf "Part No." klicken. Dann nach der
Nummer suchen.
Es ist drin. Das wird wohl ein Modell aus R, L und parallelem C sein.
Modelle die R, L und C verwenden funktionieren sowohl mit .AC als auch
mit .TRAN hervorragend.
Eine Testschaltung für Z(f) ist im Anhang.

2.
Wenn man S-Paramter files nimmt, dann taugt das in (LT-)spice für die
.AC-Analyse, funktioniert aber oft unbefriedigend mit .TRAN.
Hier wäre ein Konverter und ein Beispiel.
http://tech.groups.yahoo.com/group/LTspice/
http://tech.groups.yahoo.com/group/LTspice/files/%20Tut/S-Parameter/
http://tech.groups.yahoo.com/group/LTspice/files/%20Tut/S-Parameter/S-Parameter%20to%20SPICE/

[Micha (Gast)]

@ Helmut
Danke für die Hilfe! Auf die Idee, dass das Teil bereits bei LTSpice
dabei sein könnte, bin ich gar nicht gekommen. Bitte entschuldige!

Dann bräuchte ich noch 744207
(http://katalog.we-online.de/kataloge/eisos/media/pdf/744207.pdf)
ebenfalls von Würth. Was ist hierfür der beste Weg? Einzelinduktivitäten
mit Kopplung, oder wie würdest du vorgehen?

[Helmut S. (helmuts)]

Hallo Micha,

hier gibt es die Modelle.
http://www.we-online.de/web/de/passive_bauelemente_-_standard/toolbox_pbs/Toolbox.php
http://www.we-online.de/web/de/index.php/show/media/07_passive_bauteile_-_standard/toolbox/WE_Library_LTspice.zip

Allerdings wirst du Probleme haben da schnell mal herauszufinden in
welcher der 6 Libraries das Modell drinsteckt das du brauchst.
Hab das mal so in obigen zip-file gepackt, dass du das in einem
beliebigen Verzeichnis auspacken kannst un dann in einem
LTspice-Schaltplan nach allen Modellen suchen kannst. Das ist der große
zip-file.

Du wolltest aber nur den 744207. Dafür ist ein Beispiel mit Anleitung in
dem kleinen zip-file.

Für diese Arbeit müsste ich jetzt eigentlich eine Rechnung an Wuerth
schicken. :-)

[Helmut S. (helmuts)]

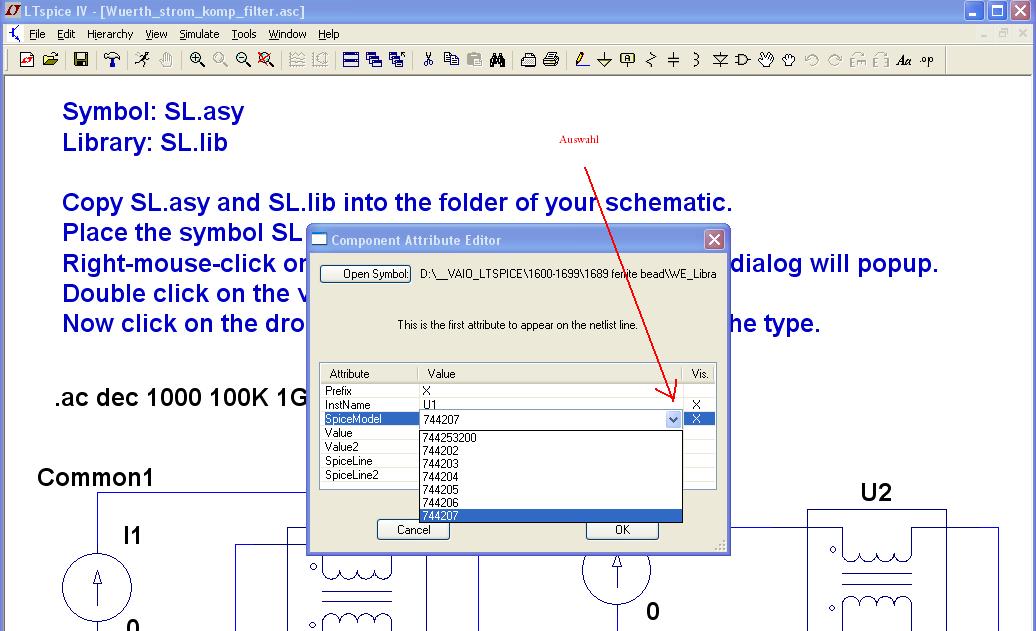

Im Bild sieht man wie man bei diesen Wuerth-Modellen im
"Attribute"-Fenster das Modell(Part No.) auswählt.

[Micha (Gast)]

@ Helmut
Vielen Dank abermals für die Hilfe!!

Das mit dem Dropdown-Menü kannte ich noch gar nicht. Ich hatte meine
Modelle bisher immer an einem zentralen Ort gesammelt, dann mittels .inc
eingebunden und "SpiceModel" manuell entsprechend abgeändert.

Unter welchen Voraussetzungen funktioniert das mit dem DropDown auf
diese Weise? Ein Nachteil daran ist, dass die Datei mit den Modellen in
das Verzeichnis mit der Simulation kopiert werden muss, s.o.

Naja, theoretisch könntest du die Rechnung auch an mich stellen, wenn du
allerdings Würth als Empfänger vorziehst, bin ich dir auch nicht böse...
;-)

[Helmut S. (helmuts)]

> Unter welchen Voraussetzungen funktioniert das mit dem DropDown auf
> diese Weise? Ein Nachteil daran ist, dass die Datei mit den Modellen
> in das Verzeichnis mit der Simulation kopiert werden muss, s.o.

Schau dir die Attribute von dem Wuerth-Symbol an. Mach es genau so.
Als "default value" muss da ein Subcircuit-Name stehen der in dem
Library-File auch vorkommt. In dem File können sinnvollerweise nur
Subcircuits sein für die dieses Symbol auch passt. LTspice schaut beim
Start in dem File nach diesem Namen und wenn der drin ist, dann gibt es
bei diesem Symbol auch dieses Drop-down menu. Allerdings erst nach dem
Doppelklick.

[Helmut S. (helmuts)]

Nachtrag:
Der "UniversalOpamp2" ist auch noch ein Beispiel für diese Drop-down
Auswahl.

[Micha (Gast)]

... und wenn man beim Attribut ModelFile den relativen Pfad innerhalb
\LTspiceIV\lib\sub (mit \ zwischen Verzeichnissen) angibt, kann man
seine Models sogar zentral an einem Ort speichern und muss sie nicht
immer ins Simulationsverzeichnis kopieren.

Ich glaube, ich habe verstanden. Vielen Dank noch mal.
