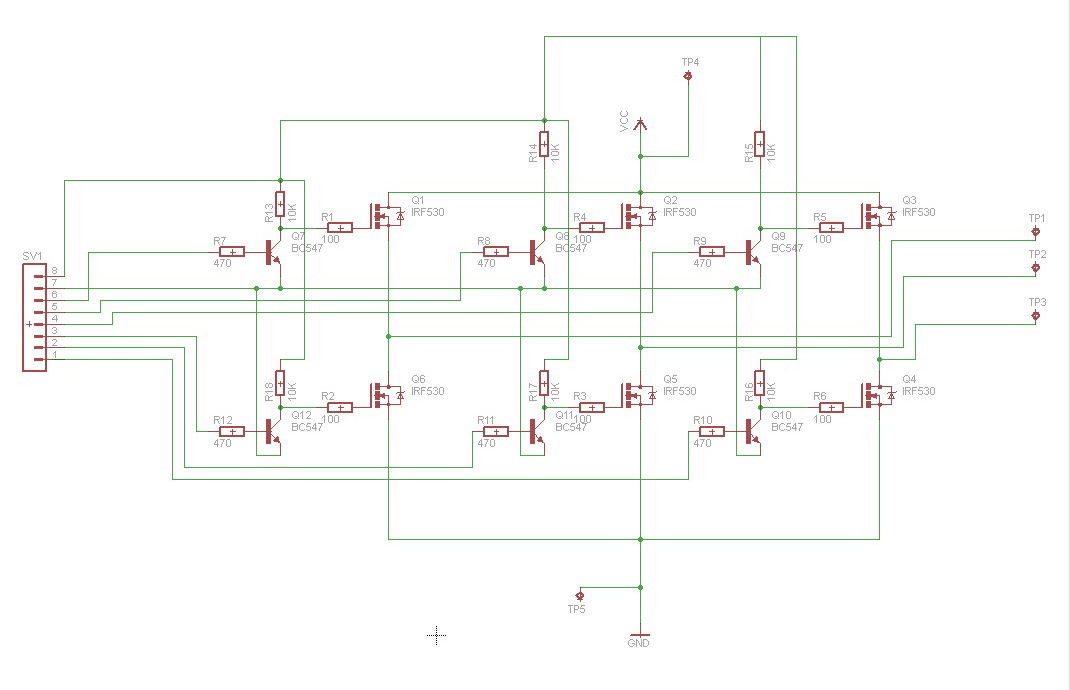

Hallo Gemeinde, ich möchte zum Testen eine Platine für einen 3-Phasenmotor realisieren. Dazu habe ich eine Schaltung erstellt und bin nicht ganz sicher ob das so klappt. Das Ganze soll ein uC steuern (SV1 Eingang 1-6). Der Motor bekommt eine separate Spannung über TP4 und TP5. Der uC, sowie die die Transistoren laufen mit 5V (SV1, Pin 7 und 8). Das ist ganz sicher Anfängerkram, währe trotzdem nett wenn da mal jemand rüber schauen würde. Vielen Dank!
Die Gateansteuerung über 10k Pullups ist vollkommen ungeeignet. Da müssen ordentliche integrierte Gatetreiber verwendet werden, oder man muss es eben richtig von Hand aufbauen. Zudem ist 5 V als Gatespannung zu wenig, üblich sind 15 V. Als Gatevorwiderstand sind am IRF530 10 Ohm geeignet. Grüße, Peter
Hallo, mach Dir mal bitte die Mühe und gib mal die Potentiale an der linken Steckerleiste an, dann kann man Dir verlässlig was sagen. Werde ich dann auch tun. Gruß
Ist das Absicht, dass die unteren FETs dauerhaft durchgeschaltet sind oder verwendest du negierte Logik? Also FET sperrt, wenn Basis an Q11 high (z.B.)
