pumpe und magnetventil mit controller ansteuern
von roland k. (rolandooos)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo ihr

ich wollte ein magnetventil und eine pumpe (beides 12 Volt) mit Hilfe
eines logic signals schalten!
dazu bräuchte ich eine kontroll Led beim geschalteten zustand des
ventils!

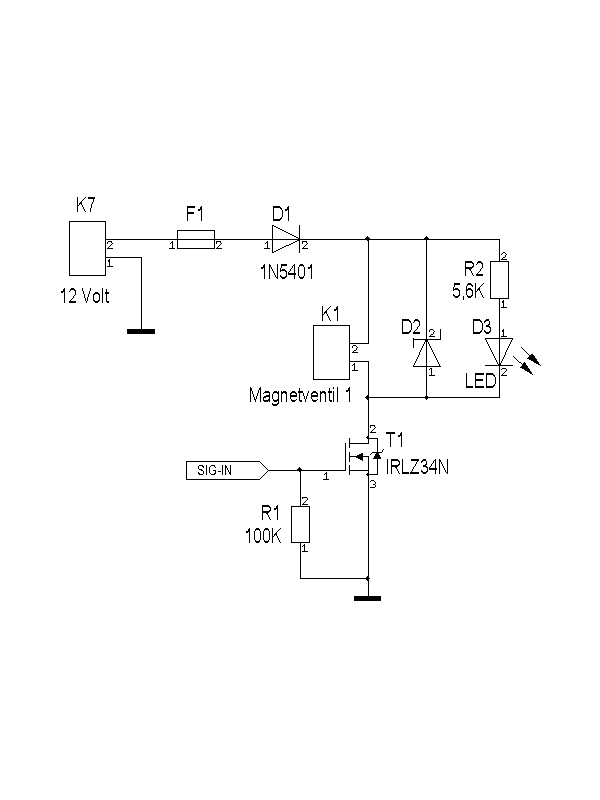

Bitte einen blick auf die schaltung.

Grüsse Roland

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: pumpe und magnetventil mit controller ansteuern
von hinz (Gast)

Lesenswert?
• ▲
▼
Kann man so machen.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: pumpe und magnetventil mit controller ansteuern
von HildeK (Gast)

Lesenswert?
• ▲
▼
Da du eine 1N5401 in Serie hast, gehe ich davon aus, dass deine
Verbraucher weniger als 3A benötigen.
Daher geht die Schaltung auch mit 3.3V-Logik problemlos.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: pumpe und magnetventil mit controller ansteuern
von roland k. (rolandooos)

Lesenswert?
• ▲
▼
soll über ein controller geschalten werden!
pumpe 12Volt benötigt 1,5 A
magnetventil benötigt 250 mA.

das ganze soll mit PWM zwecks sengkung der pumpenleistung und
stromsparen am vmagnetventil betrieben werden.

DANKE für das feedback

Gruss Roland
