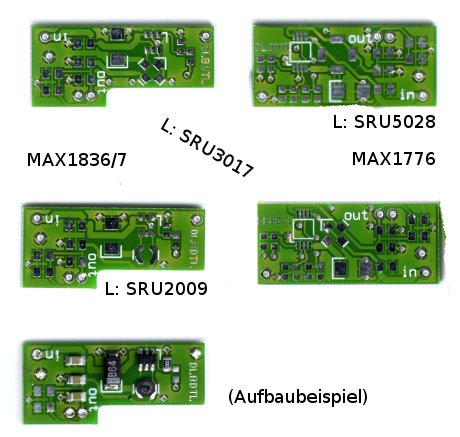

Ich habe hier ein paar Testplatinen für Maxim-Mini-Schaltregler übrig. Ich habe sie mir gebaut, weil ich aus vier möglichen Varianten einen wirklich aufbauen wollte, aber vorher noch nicht wusste, welcher die gewünschten Parameter erfüllt. Entwurfsziel war es, einen möglichst kleinen Regler von 12 V auf 5 V zu bauen mit wenigstens 500 mA Belastbarkeit. Daher habe ich mir die kleinsten verfügbaren Regler-ICs von Maxim genommen (einmal im SOT-23-6, der andere im µmax-8-Gehäuse) und die kleinsten Speicher- induktivitäten von Bourns. Der eigentliche Regler ist nun aufgebaut, aber ich habe noch ein paar Platinen übrig, siehe Abbildung. Die Bestückung ist jeweils grob im Bild genannt, bei "L:" findet sich der Typname der Bourns-Spulen. Links unten ist ein Aufbaubeispiel für MAX1836 und SRU2009 (eine Induktivität mit 2,0 mm Durchmesser und 0,9 mm Dicke) gezeigt. (Das verkaufe ich nicht mit. ;-) Als Siebkondensatoren sind maximal 4 x 0805 (im Beispiel davon 2 x 10 µF bestückt) vorgesehen. Die Spannungsteiler-Widerstände sind ebenfalls vorgesehen, falls man nicht mit den voreingestellten 5 V Ausgangsspannung arbeiten will. Die Platinen sind aus einer Bestellung von Jakob Kleinen und kosten EUR 2 pro Stück (plus Versand natürlich).
