HM2005 horizontal verwischt

[Kurt B. (kurt)]

Hallo Leute!
Ich habe ein wirklich verwirrendes Problem mit einem HM2005:

Bei HM_start und HM_menue sieht man, dass der Bildschirm auch bei reiner
Textanzeige verwischt ist.
Bei HM_xt sieht man den Strahl zuerst bei langsamen Zeitbasen, dann bei
schnellen.
Interessant wird es bei HM_xt_norm_ro:
Der Trigger ist im Norm-Modus, es wird also ohne Eingangssignal auch
kein Strahl gezeichnet. Bei langsamen Zeitbasen ist das Bild absolut
klar. Aber bei weniger als 100µs/DIV ist das Bild wieder verzerrt.
Im XY-Modus lässt sich der Strahl von links bis zur Mitte bewegen,
weiter nach rechts geht er nicht.

Bei früheren Messungen an IC4801 oder IC4807 (Transistorarrays) war
plötzlich der Fehler für kurze Zeit komplett weg. Die Tastkopfspitze
wird wohl irgendwas kompensiert haben?

Hat jemand eine Idee, wie man den Fehler eingrenzen könnte? Kompletter
Schaltplan, ein zweites HM20005 für Vergleichsmessungen ein ein DSO
stehen bereit.

Mfg,
Kurt

[Kurt B. (kurt)]

Hier ist noch ein 1MHz Sinus beim hochdrehen der Zeitbasis von 200ns bis
500ms.

[Kurt B. (kurt)]

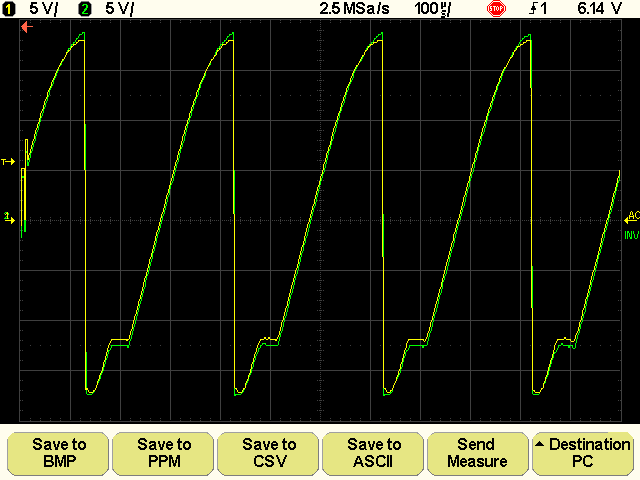

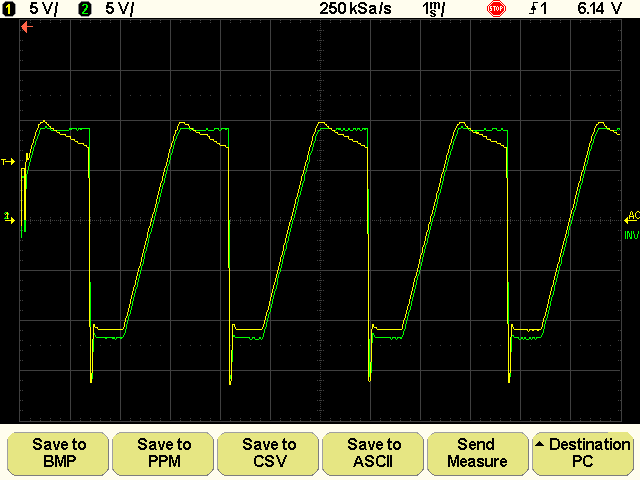

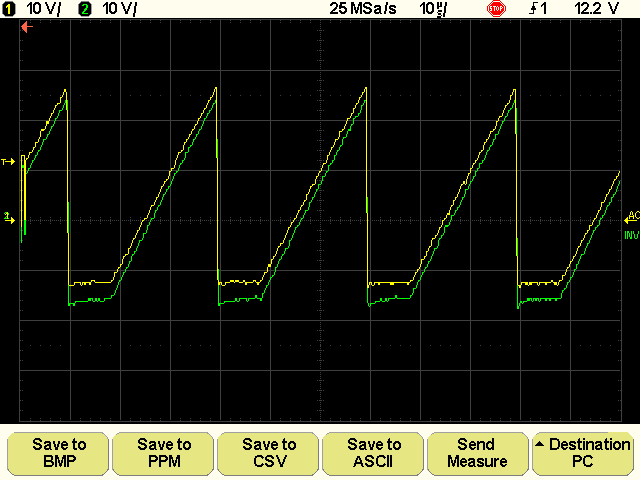

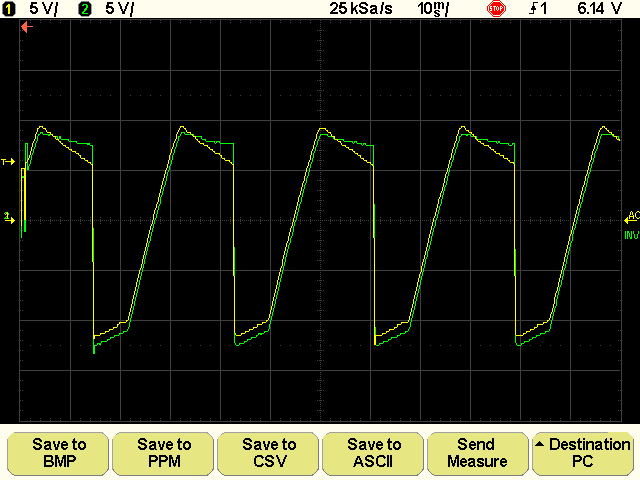

Hier mal 4 Bilder vom AC-Anteil der Ablenkspannung beider Platten bei
Zeitbasen zwischen 2ms/DIV und 2µs/DIV.
Kanal 2 ist invertiert!

[Georg A. (georga)]

Klingt alles irgendwie nach Elko-Problemen...

[Kurt B. (kurt)]

Das fällt mir nun schwer zu glauben. Die Horizontalablenkung zeigt ein
Hochpassverhalten und ganz selten verschwindet der Fehler mal für eine
Minute.

[Georg A. (georga)]

> Die Horizontalablenkung zeigt ein Hochpassverhalten

Eben deshalb...

[Kurt B. (kurt)]

Wir reden doch über die Elkos im Netzteil?
Ich habe alle Betriebsspannungen gemessen und die sahen sauber aus.

Wenn niemand eine bessere Idee hat, werde ich einfach mal die beiden
Netzteile tauschen.


Ich frage mich jedoch, warum mir außer Georg noch niemand einen Tip
gegeben hat. Ist die Problemstellung zu undeutlich, habe ich zuwenig
Infos geliefert oder findet ihr das Problem auch so merkwürdig?

Hoffentlich liegt der Fehler wirklich im Netzteil, ansonsten werde ich
das Oszi wohl einschicken müssen.

[Kurt B. (kurt)]

Die Netzteile wurden getauscht, leider ist der Fehler geblieben.
Trotzdem ein großes Dankeschön an Georg!

Jetzt lasse ich die Profis ran...

[Kurt B. (kurt)]

Ich habe doch noch Messungen gemacht und festgestellt, dass R4815 (in
Quadrat L9) hochohmig geworden ist. Nach Tausch wird das Bild wieder
richtig dargestellt, allerdings brennt der Widerstand nach einigen
Minuten wieder durch.
Ursache ist wohl der defekte Transistor T4816.

Ich habe bei Hameg Ersatz bestellt und werde weiter berichten.

[Kurt B. (kurt)]

Um das Geheimnis nun endgültig zu lüften:
Getauscht wurden die 10nF 500V Kondensatoren C4802, C4803, C4815, C4816
und die Transistoren T4806 (BFQ231) und T4817 (BFQ251) und natürlich
R4815 (150 Ohm).
Interessant ist, dass an den ausgelöteten Teilen kein Defekt gemessen
werden konnte. Höchstens durch Alterung verschlechterte Parameter.
Jedenfalls läuft das Gerät jetzt wieder.

Aus Copyright Gründen wäre es vieleicht gut, wenn der Schaltplan oben
jetzt gelöscht wird.

Mfg,
Kurt
