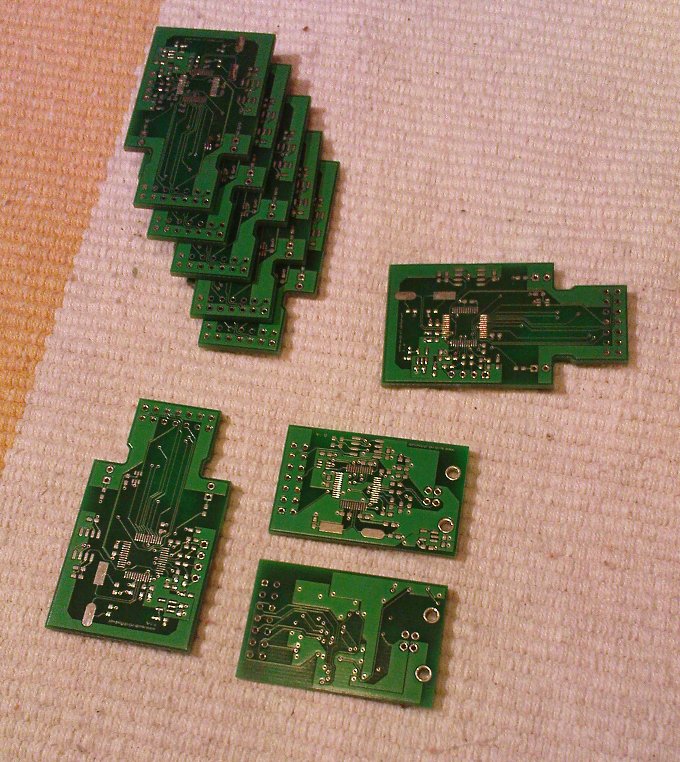

Moin, ich miste mal wieder aus, so sind einige unbestückte Platinchen für FT2232L basierte JTAG-Adapter (siehe Bild) abzugeben. Schema und Bestückungsplan natürlich inklusive. Das Pinout ist kompatibel zu Analog Devices (14 pin Header). Optional wären auch die Steckverbinder verfügbar. Ist allerdings etwas für erfahrene SMD-Handlöter. Anmerkung: Die nicht rechteckigen Platinen besitzen keinen USB Steckverbinder, man muss dafür eine Seite eines USB-Kabels opfern. Oboli: - Platine: 1€ - Versand: 2€ Grüsse, - Strubi
Ich wecke mal eben den Thread nochmal auf, es sind noch drei von den flaschenförmigen Platinen da, vom letzten Interessenten habe ich nichts mehr vernommen, drum sind die Dinger wieder "freigegeben".
Hast du gerade einen Projektlink? http://www.mikrocontroller.net/articles/JTAG#USB_Anschluss_auf_Basis_des_FTDI_FT2232 Da ist die von dir eingestellte Platine mal nicht dabei. ;) MFG Johannes
Hi Johannes, nee, die ist da nicht bei, allerdings kommen sie dem dort aufgelisteten ICEbear am nächsten. Ist kein aktuelles Projekt, aber eine Neuauflage gäbs im kicad-Format, von der Charge fallen ev. noch mal ein paar unbestückte Platinen ab. Gruss, - Strubi
Gibt's noch Platinen? Die 4 Bohrungen am Rand sind für das USB-Kabel, oder? Ist die serielle Schnittstelle des Interfaces B rausgeführt? Viele Grüße
Moin, Habe nur noch 2-3 von den flaschenförmigen gefunden, leider nicht mit herausgeführtem Port B. Aber hier gäb's noch ein paar bestückte (mit Port B serial): Beitrag "[V] ICEbear light JTAG adapter (FT2232) für Blackfin, ARM, etc."
