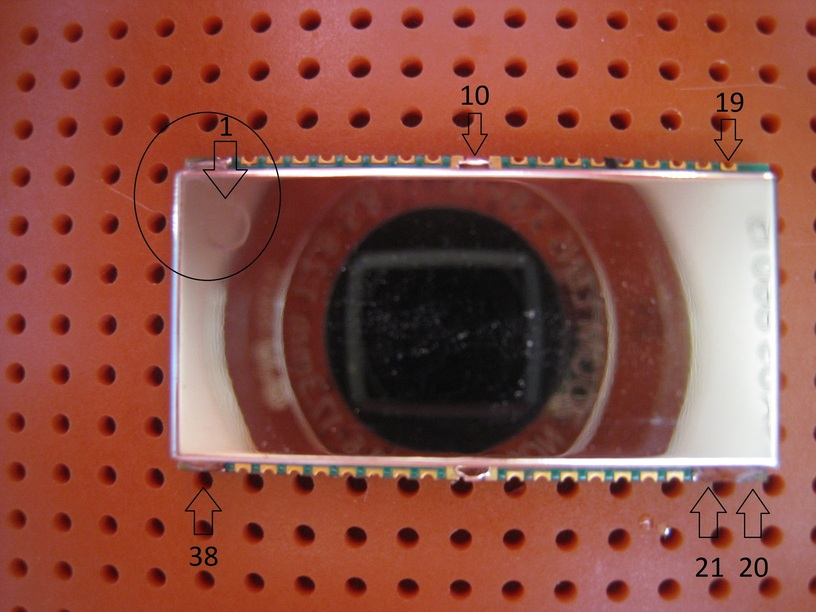

Hallo zusammen, ich versuche mich gerade an meinem Bluetooth-Chip (BTM-222) und bastel mir eine Anbindung an meine restliche Schaltung. Allerdings bin ich mir etwas unklar über die Pinbelegung. Datenblatt des Chips: http://www.taiwantrade.com.tw/resources/member/276716/productcatalog/b9ee22e4-e94a-45cd-8db0-ac88b3a11a75_BTM222%20DataSheet.pdf Ein Foto über die Pinbelegung findet ihr zum Beispiel hier: http://www.robotfreak.de/blog/wp-content/uploads/2008/04/btm-222_schem.png Im Anhang ein Foto von meinem Chip. Man sieht die Markierung auf der Schutzabdeckung des Chips, welche den ersten Pin markiert. Dies ist Ground und mit der Schutzabdeckung kurzgeschlossen (was man auch auf dem Foto sehen kann). An Pin10 kommt wieder GND und auch dieser ist verbunden mit der Schutzabdeckung. Zählt man weiter kommt zu Pins 18 und 19. Beide Ground - diesmal aber nicht mit der Schutzabdeckung verbunden - okay - kann ja sein. Nun wechselt man die Seiten und es kommen die Pins 20 und 21, beschriftet mit USB_DP und USB_DN - allerdings sind diese beiden wieder kurzgeschlossen und mit dem Gehäuse verbunden - das darf doch nicht sein?! Könnt ihr hier etwas Licht ins Dunkel bringen? Ciao, Roland
Schau dir nochmal das Datenblatt genau an Pin 1 liegt auf der anderen Seite.
Oh man, hätte ich mal lieber etwas weiter runtergescrollt... Aber ich dachte es wäre standard, dass man den ersten und nicht letzten Pin mit einer Markierung "umwirbt"?
Bildformate Carsten hat Recht: Links unten 1, Rechts unten 19, oben rechts 20, oben links 38. Siehe Datenblatt, vorletzte Seite.
