Hallo! Ich suche ein Datenblatt für ein Display aus einem Siemens DECT Mobilteil. Auf dem Display steht UMSH-7508FD-6CS. Ich habe schon viel gesucht, bin aber meist auf russischen Seiten gelandet, die die Datasheets dann aber leider doch nicht hatten. Kann mir jemand von Euch helfen? Viele Grüße und herzlichen Dank Marcel
Nein, dir kann hier vermutlich keiner helfen. Aber du kannst dir selber helfen: Zunächst solltest du ermitteln, was das vom Prinzip her für ein Display ist: bunt oder S/W, Alpha oder grafisch, wieviele Pixel so ungefähr, wieviele Anschlüsse es denn hat, wann so etwa das Display gebaut wurde, ob der Controller auf dem Glas sitzt oder auf einem Folien-Lappen oder einer Leiterplatte und so. Bei den Controllern, die es für Displays gibt, gibt es nicht gar so viele verschiedene Typen und sie haben bei genauerem Hinsehen ziemlich ähnliche Anschlüsse: 1, 4 oder 8 Bit Daten, CS, R/W oder RD und WR, A0 oder R/S und womöglich noch einiges an Stütz-Kondensatoren. Mit all diesen Infos und ner guten Lupe rückst du dann deimen Display zu Leibe und untersuchst, welche Beschaltung es denn sein könnte. W.S.

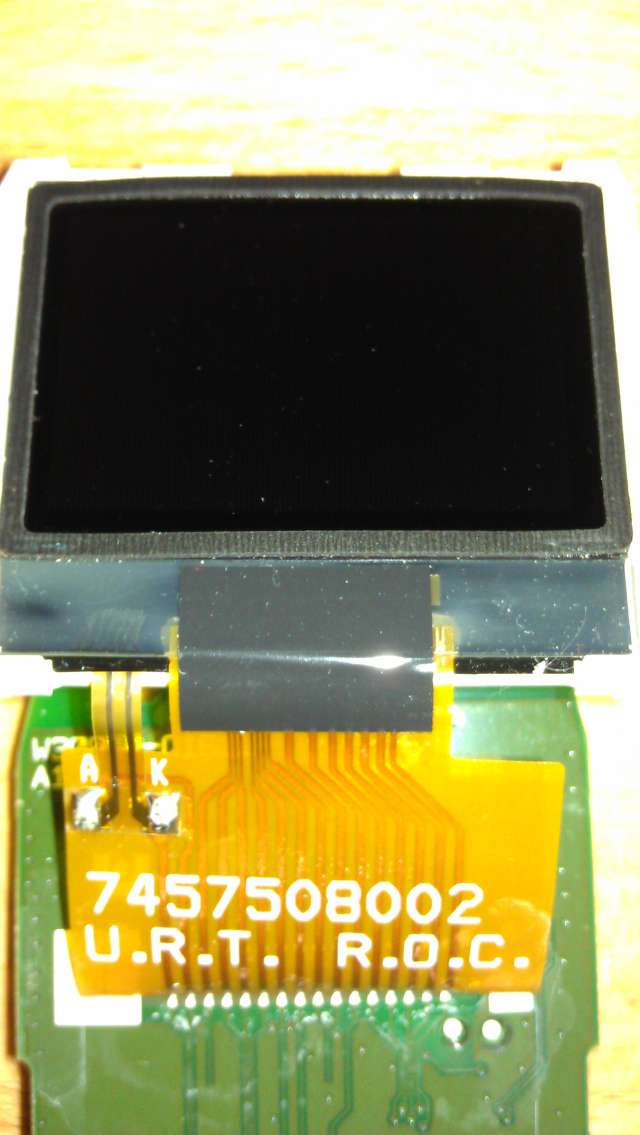

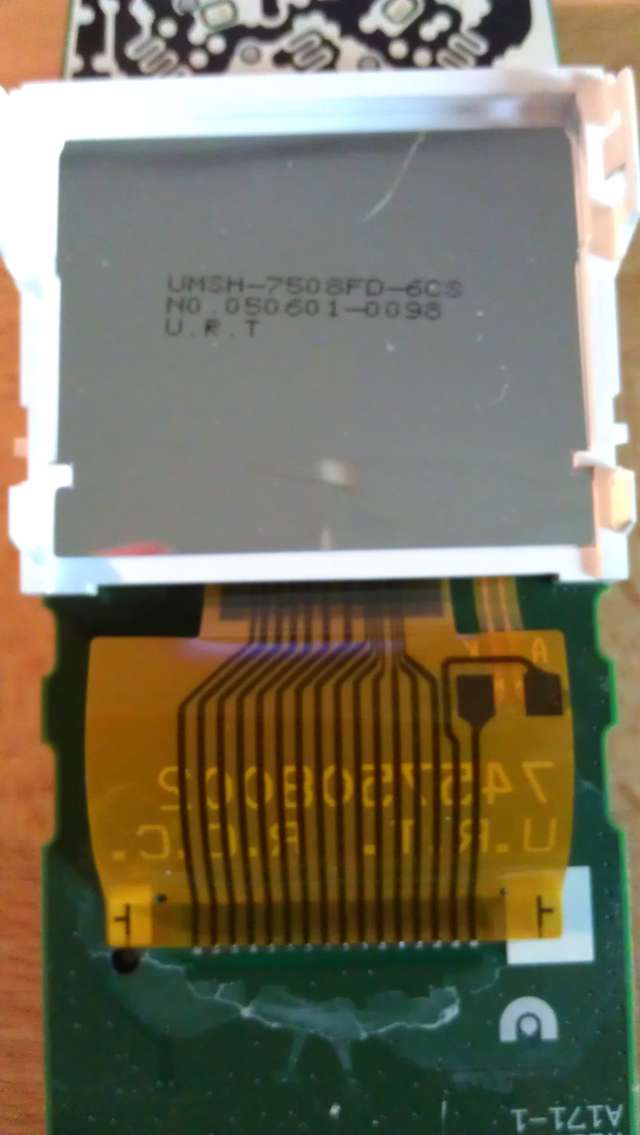

Hallo! Vielen Dank für Deine Tipps. Ich habe mal zwei Bilder des Displays gemacht. Deutlich zu erkennen ist, dass es auf der Folie 14 Leitungen für das Display und 2 Leitungen für die Hintergrundbeleuchtung gibt. Abzgl. VCC und GND des Displays bleiben 12 Leitungen für die Ansteuerung. Das "riecht", wie Du schon vermutet hattest, nach einem Display welches unter anderem auch parallel angesteuert werden kann. Die Ansteuerung innerhalb des Telefons scheint dann auch parallel zu erfolgen, da alle Anschlüsse auf der Platine mit Leiterbahnen weitergeführt werden. Der Controller selbst sitzt vermutlich in dem schwarzen gummierten ca. 5mm breiten breiten Bereich unterhalb der Vorderseite des Displays. Bei dem Telefon handelt es sich um ein Siemens S328 mit Swisscom-Branding. Ich muss grob schätzen, dass es ca. 8 Jahre alt ist. Bzgl. der Auflösung bin ich noch nicht weitergekommen. Ich habe bersucht die Pixel auszuzählen, da bin ich auf ca. 200Pixel horizontal gekommen. Vertikal scheinen es mehr zu sein, da die Pixel deutlich enger beieinander liegen als vertikal. Das Displayfeld hat eine Breite von ca. 34mm und eine Höhe von ca. 22mm. Das wäre vorerst alles was ich bisher herausfinden konnte. Viele Grüße Marcel
lt Bedienungsanleitung auf Seite 52 hat es 4096 Farben. http://www.ba.telefonfirma.de/swisscom/top_s_328.pdf
Hallo! Vielen Dank für den Hinweis auf den Hersteller. Ich habe den deutschen Kontakt angeschrieben und nach einem Datenblatt gefragt. Mal sehen ob was kommt. Im Internet habe ich nur das Datenblatt für ein 7511 gefunden. Ich habe aber keine Ahnung worin die sich unterscheiden, nehme aber an, dass es sich nur um Abmessungen und Auflösung handelt. Viele Grüße und herzlichen Dank Marcel
