[V] Biete: Platinen für kompakten Solarladeregler 12V + 5V USB

[Marco E. (elektronik_9865)]

Hallo,

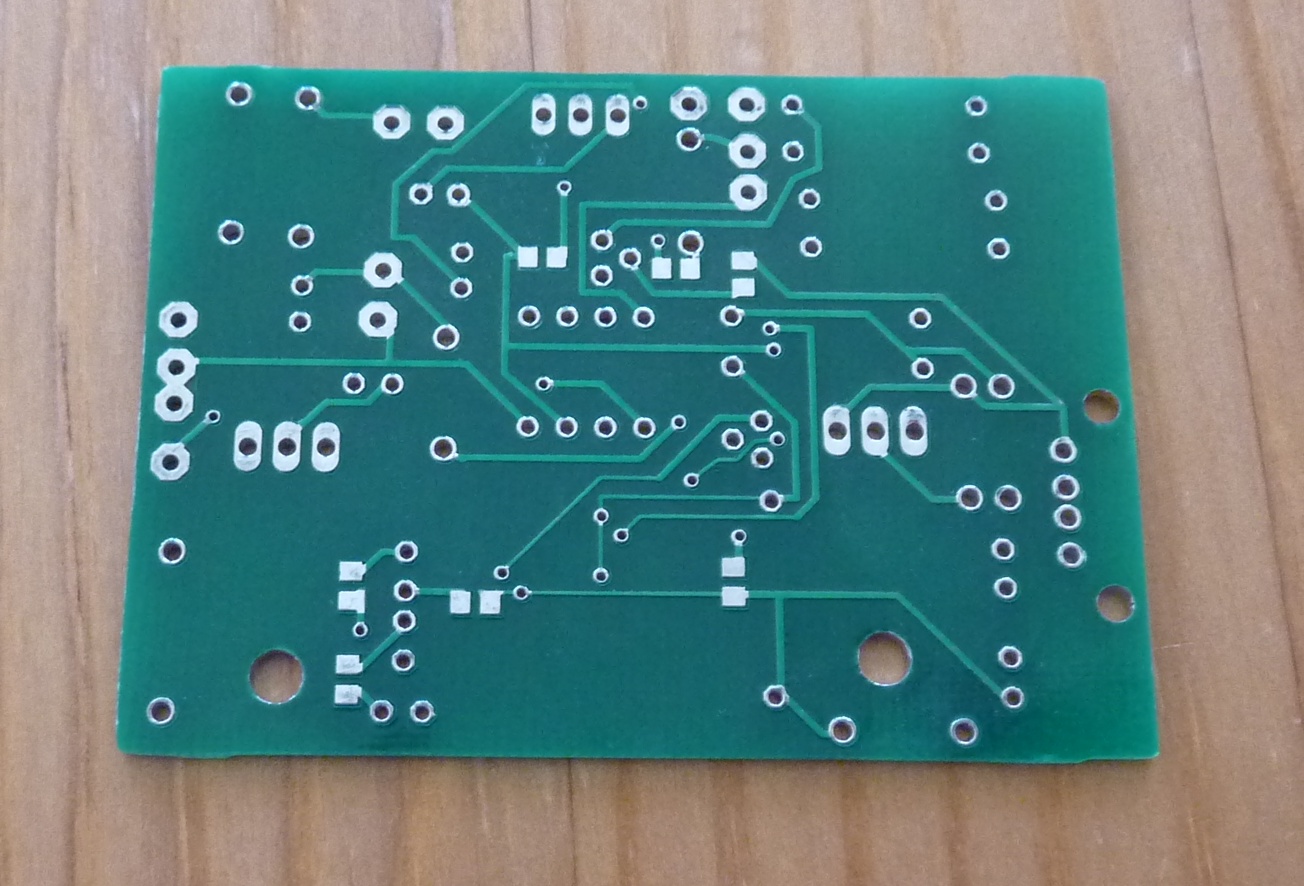

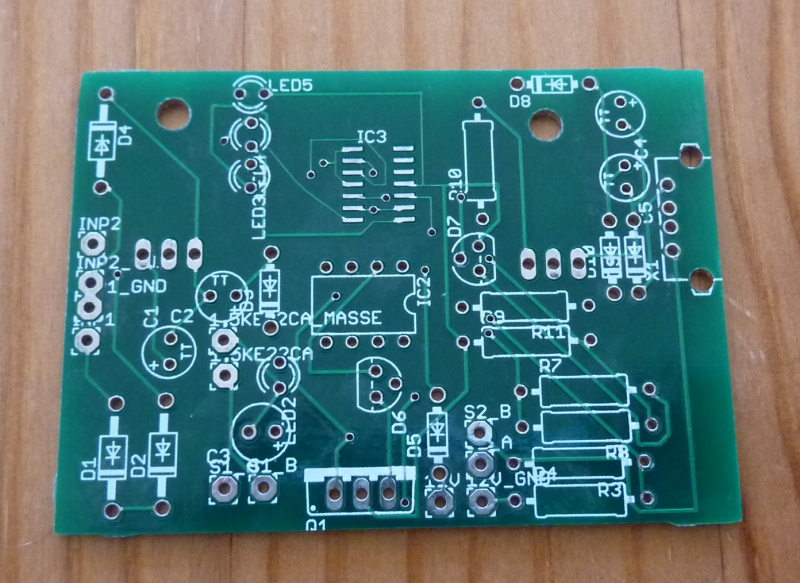

ich habe mir einen kompakten Solarladeregler gebastelt und dafür
Platinen herstellen lassen. Die überschüssigen Platinen würde ich zum
Selbstkostenpreis (8,- Euro inkl. Versand) abgeben.

Der Regler befindet sich in einem Gehäuse mit den Abmessungen: (L x B x
H) 85 x 56 x 25 mm Schwarz (Hammond Electronics Euro-Gehäuse 1591MBK ABS
Kunststoff)

Der 12V Akku wird extern über Tamiya-Stecker/Buchse angeschlossen.
Eingang für max. 2 kleine Solarmodule (ca. 5-10 W) habe ich über
Hohlbuchsen gemacht (andere Anschlussmöglichkeiten sind natürlich auch
möglich).

Eine grüne LED signalisiert das aktuell geladen wird. Es gibt eine
Unterspannungsabschaltung.

Ausgänge: 1 x 12 V; 1 x 5V (USB).

Der Ladestand wird über 3 LEDS (grün-gelb-rot) signalisiert.
Ladestandsanzeige und USB-Ausgang können mit einem Schalter geschaltet
werden, so dass alle internen Verbraucher (Spannungsregler, Anzeige)
abgeschaltet sind.

Bei Interesse einfach eine PN!

Die Bestückungsliste und Schaltplan gibt es natürlich dazu (Teile alle
von Reichelt, Gehäuse von Conrad).

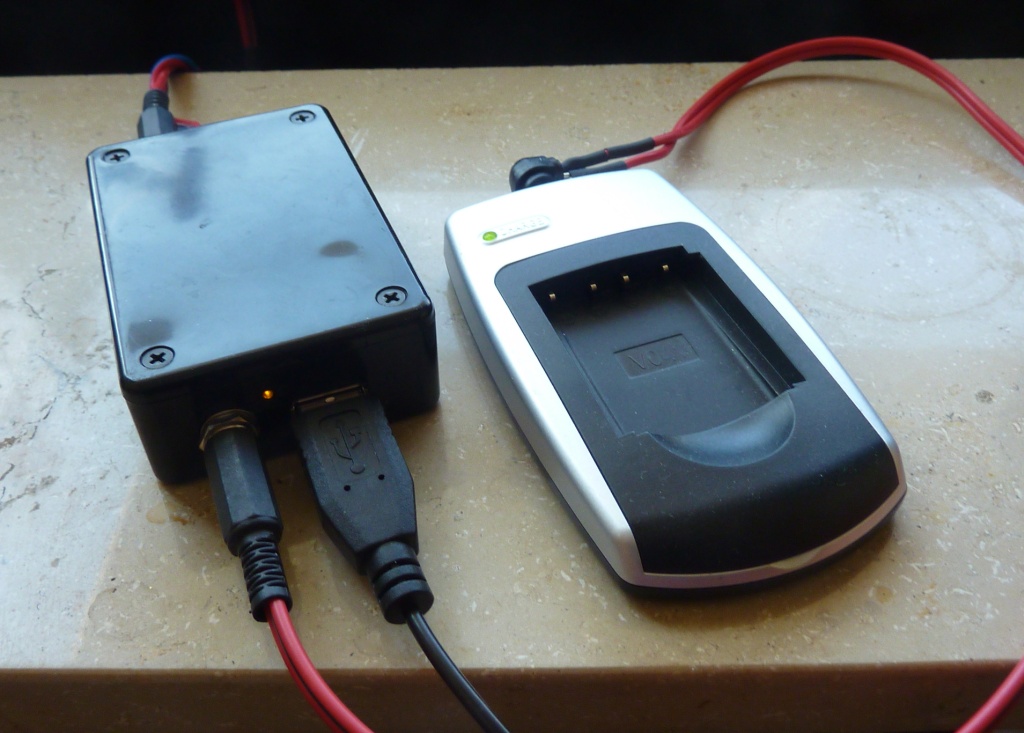

Anbei auch ein Foto vom fertigen Regler in Betrieb.

[Franz (Gast)]

Das Ding ist ja noch schlimmer als deine Fahrrad Platine. Nichts wie auf
den Müll damit!

[Marco E. (elektronik_9865)]

Nicht schön aber selten... sag mal, gehst du im immer so mit deinen
Mitmenschen um? Derart destruktive Kritik ist wertlos.

[Michael H. (overthere)]

Stell mal deinen Schaltplan noch dazu online, dass man beurteilen kann
was das Teil macht.

Der Kollege hat sich vielleicht im Ton vergriffen, auf der inhaltlichen
Ebene dürfte er aber recht haben.
