Wettbewerb um die merkwürdigste Kurvenform.

[Peter Z. (Gast)]

Hallo allerseits,

ich war gerade dabei, ein Netzteil zu entwerfen.
Dabei habe ich mit einer LT-Spice-Simulation geprüft, ob eine Drossel im
Stromkreis was bringt, wie größerer Stromflußwinkel bzw. Sinusförmiger
Stromfluß.

Hat aber nicht wirklich was gebracht...

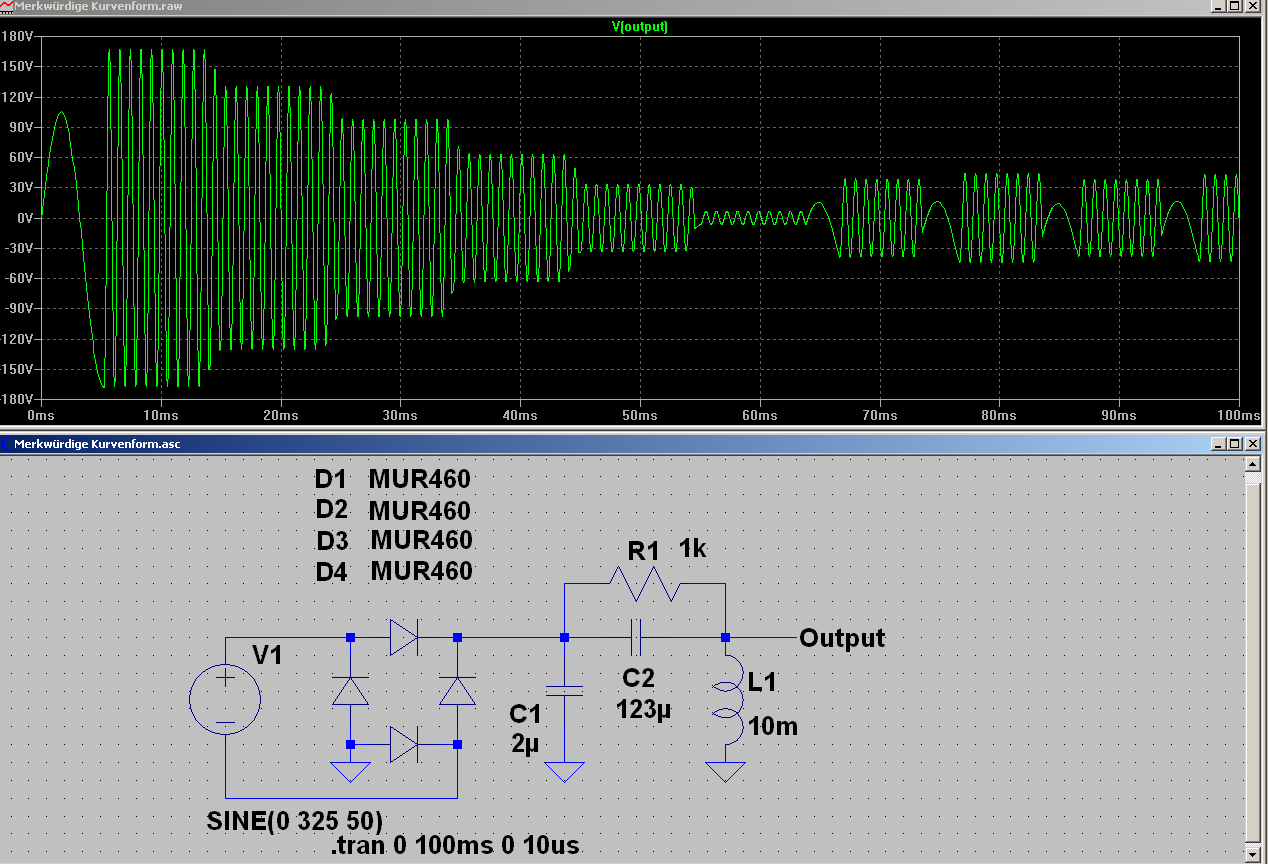

Dabei hatte ich dann schon einige sehr merkwürdige Kurvenformen.
Da habe ich mir gedacht, wenn deine Schaltung schon nicht als Netzteil
taugt, dann modifizier sie doch, das sie merkwürdige Kurvenformen
erzeugt...
Nein, mir ist nicht langweilig, nur mal so.
Wenn man den Brückengleichrichter als ein Bauteil zählt, dann sind es
einschließlich der Sinusquelle 6 Bauteile.

Da könnte man doch eine Art Wettbewerb drauss machen, wer kriegt mit am
wenigsten Bauteilen die merkwürdigste Kurvenform hin?!
Mikrocontroller und programmierbare Logik sollten nicht erlaubt sein als
Bauteil.

[Achim M. (minifloat)]

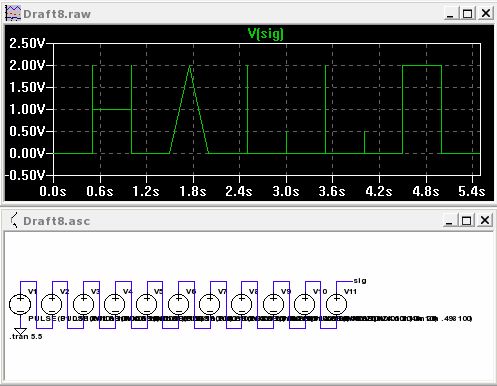

11 Spannungsquellen grüßen freundlich in die Runde.

[Yalu X. (yalu) (Moderator)]

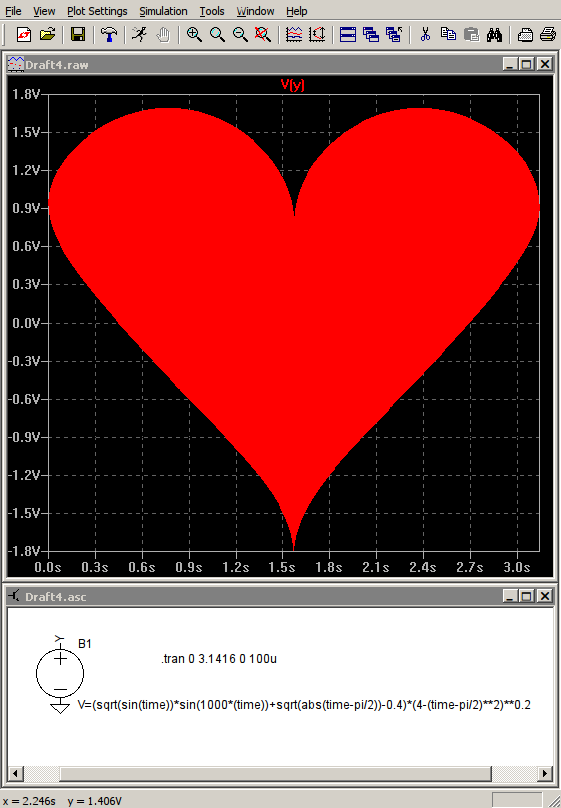

1 Bauteil ;-)

Ist nicht auf meinem Mist gewachsen, hab's nur etwas angepasst:

  http://extechbuzz.blogspot.de/2012/07/create-heart-batman-logo-in-google.html
