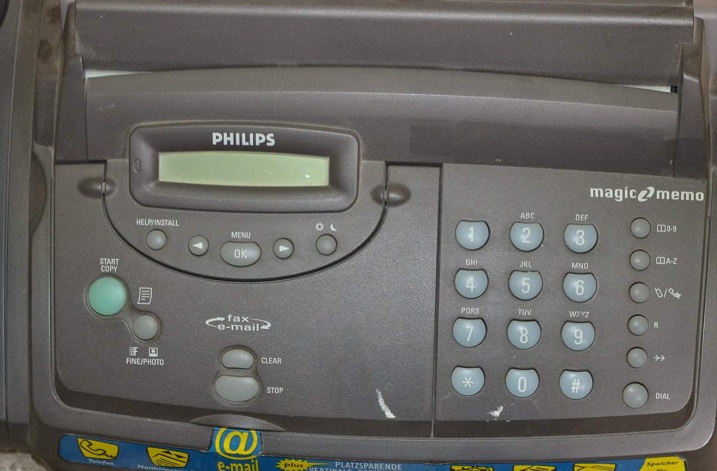

Hallo zusammen ! Schlachte gerade unser altes Faxgerät Marke Philips Typ Magic 2 Primo. Ausser einem Stepper und ein paar Mikrotastern war eigentlich nicht wirklich viel enthalten, abgesehen vom Bedienteil. Beim öffnen wunderte ich mich allerdings, da auf dem gesamten Bedienteil nur 3 ICs zu finden waren und es mit nur 8 Leitungen angesteuert wird. Damit werden mehr als 25 Taster abgefragt, ein 1-zeiliges Textdisplay und zwei LEDs angesteuert. Bin jetzt seit heute morgen dabei mir eine Funktionsweise zusammen zu reimen. Wenn der 4094 der Zeilentreiber und der 4021 der Spaltenleser wäre, dann würden es 64 mögliche Taster geben die abgefragt werden könnten. Da nur 25 Taster verbaut sind und diese mit 7*4 Pins abgefragt werden können, könnten 5 Ein/Ausgänge an den Schieberegistern noch frei für andere Aufgaben sein. Gerade genug für ein Display mit vier und eine LED mit einem pin... Könnte das so hin hauen ? Wenn jemand Lust hat dann kann er sich ja auch mal darüber auslassen wie er denkt das das ganze funktioniert. Wenn ich heut Abend zu Hause bin werd ich mal ein wenig messen ... Man lernt ja nie aus .. Grüße 74HC14 - Hex inverting Schmitt trigger: http://www.nxp.com/documents/data_sheet/74HC_HCT14.pdf HCF4021 - Async PI or Sync SI/SO 8 stage static shift register: http://www.datasheetcatalog.org/datasheet2/c/0gq0etp4gu1oxk0d9u1a85rjlsyy.pdf HCF4094 - 8 stage shift and store bus register: http://www.datasheetcatalog.org/datasheet2/6/0eye8pajut3r2idq1s5jxd249pky.pdf
Da hilt nur, den Schaltplan von der Platine abzumalen. >Gerade genug für ein Display mit vier und eine LED mit einem pin... >Könnte das so hin hauen ? Warum verfolgst du nicht einfach mal so ein paar Leitungen, um das herauszubekommen.
