Hallo, ich benötige Eure Hilfe bei LTSpice. Ich habe ein Design übernommen, dass ich gern simulieren möchte. In dem Design fehlen 2 MOSFET, die ich für die Simulation noch einbinden muss. Jetzt gibt es fr die MOSFETs kein fertiges Symbol. Also habe ich auf der Hersteller-Seite (Fairchild) mir das entsprechende Model heruntergeladen (siehe Datei im Anhang). Es handelt sich dabei zwar um ein PSPICE-Modell, aber das sollte in LTSpice auch verwendbar sein. Jetzt habe ich das Problem, dass ich die .mod Datei (siehe Anhang) nicht einbinden kann. Ich habe schon zig Tutorials rund gemacht und bekomme es einfach nicht hin. Mein bisheriges Vorgehen. Kopieren der .mod Datei in das gleiche Verzeichnis wie der Schaltplan. Dann Einbindung der Model-Datei mit Hilfe einer Spice-Directive -> .include FDC642P.mod. Platzierung eines PMOS-Transistors (pmos nicht pmos4 ???) im Schaltplan mit Änderung des Values (FDC642P) und des Prefixes (X). So ist es in etlichen Tutorials beschrieben, aber es funktioniert nicht. Immer die Fehlermeldung, dass das Modell nicht gefunden werden kann. Ich ahbe schon alles probiert Groß-/Kleinschreibung, .include/.inc-Befehl etc...es funktioniert nicht. Danke für Eure Hilfe im Voraus.
:
Verschoben durch Admin
> Immer die Fehlermeldung, dass > das Modell nicht gefunden werden kann. Das ist seltsam, da die Meldung eigentlich nicht definierte Pins betreffen müßte. Der Subcirciut enthält noch einen Anschluß für eine externe Temperaturvorgabe. a) Ein Symbol mit zusätzlichem Anschluß erstellen b) Einen Subcirciut ohne Temperaturvorgabe suchen c) Den Pin durch einen Parameter ersetzen (mein Beispiel) Änderungen:
1 | *Replace pin for VTEMP with parameter |
2 | * .SUBCKT FDC642P 20 10 30 50 |
3 | *20=DRAIN 10=GATE 30=SOURCE 50=VTEMP |
4 | .SUBCKT FDC642P 20 10 30 |
5 | .param VTEMP=27 |
6 | .... |
7 | *TEMP SECTION |
8 | *replace voltage with parameter VTEMP |
9 | *ED 101 0 VALUE {V(50,100)} |
10 | ED 101 0 VALUE {VTEMP} |
Hi, der findest das Model nur, wenn du beim Bauteil bei den Attributen bei 'Prefix' ein X einträgst (STRG-Rechtclick auf das Symbol). Die .mod Datei kannst du in das 'sub'-Verzeichnis legen, dann kannst du dir das include sparen. Die anderen Probeleme habe ich mir jetzt nicht angeschaut. Gruß, RS
In den Files der LTspice Yahoo group findest du Beiepiele(Symbole) für NMOS und PMOS mit dem Temepraturpin. http://tech.groups.yahoo.com/group/LTspice/files/%20Lib/FDV301N/ http://tech.groups.yahoo.com/group/LTspice/files/%20Lib/FDT434P/ http://tech.groups.yahoo.com/group/LTspice/files/%20Lib/ Einstiegsseite: http://tech.groups.yahoo.com/group/LTspice/ Zum anmelden am besten einfach eine Yahoo email Adresse anlegen. Gruß Helmut

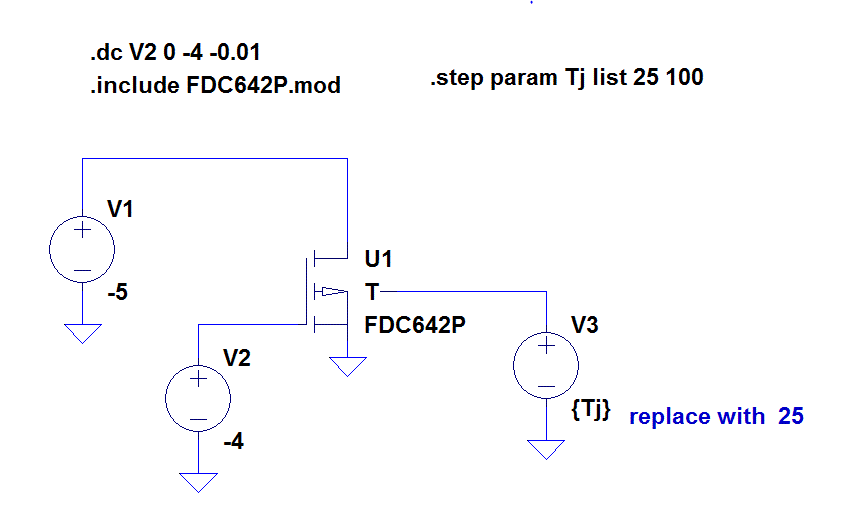

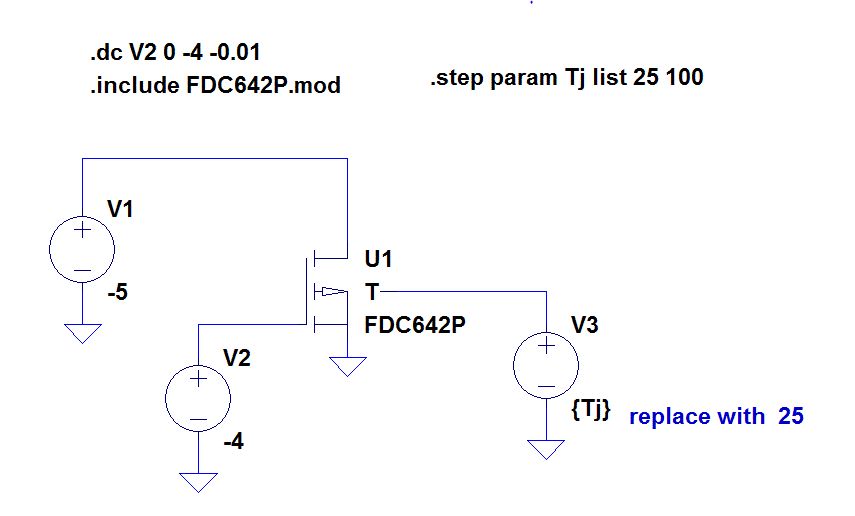

Hallo Peter, hier mal ein Beispiel mit deinem P-Mosfet (.zip). Zusätzlich habe ich dir auch das entsprechende N-Mosfet Symbol angehängt.
Erst mal vielen Dank für Eure Unterstützung. Ich werde es heute gleich mal ausprobieren...bin aber zuversichtlich, dass ich meine Simulation zum laufen bringe. Echt klasse...ich werde mich melden und berichten. Gruß Peter PS:...echt ein klasse Forum hier.
