Forum: Mikrocontroller und Digitale Elektronik Breakout board für TFT display?


von GS (chromosoma)


Lesenswert?

Hallo.
Ich habe so einen TFT Display zum experimentieren mit FPGA gekauft.

http://www.newhavendisplay.com/specs/NHD-3.5-320240MF-ATXL-1.pdf

Jetzt frage ich mich, wie ich so einen 54 Pin Flachband  mit meinem DE1
Altera board verbinde:)
Es muss 100% irgendein breakout board geben, das alle diese Verbindungen
leicht zugänglich macht, oder?
ich habe zwar  gegoogelt, aber nichts gefunden.
Könnt ihr bitt mir da helfen?
Danke.

von Frank K. (fchk)


Angehängte Dateien:

Lesenswert?

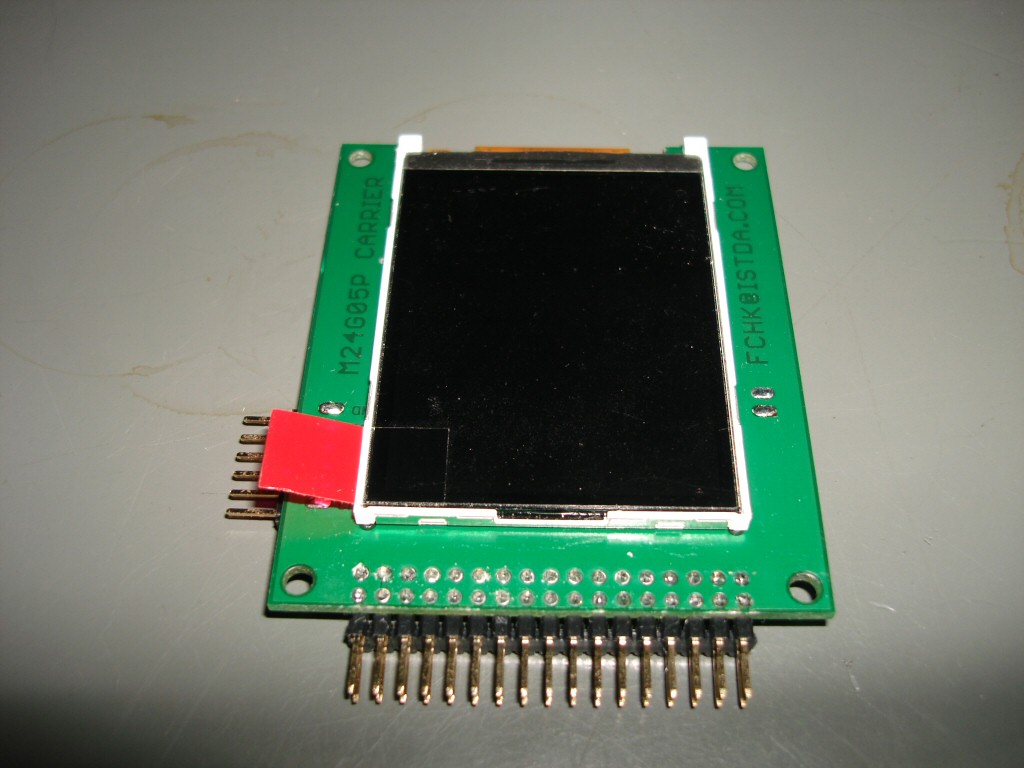

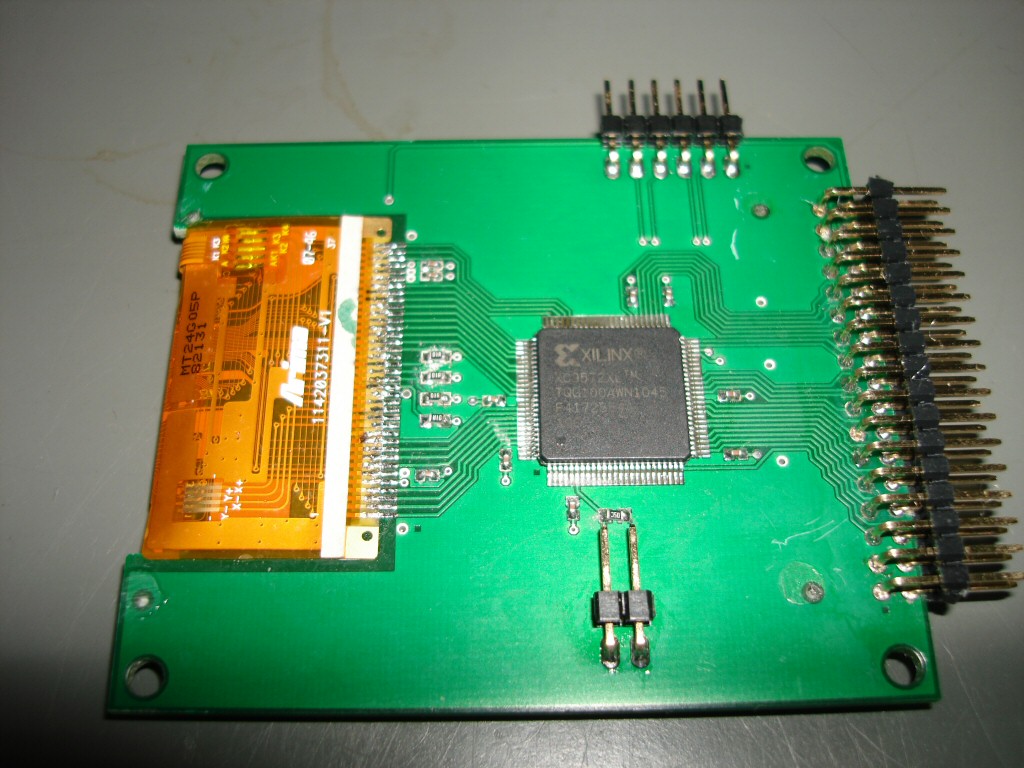

Ich habe mir ein passendes Board selber gebaut. Das CPLD auf der
Rückseite dient der Umsetzung 8 Bit auf 16 Bit und sorgt für
5V-Toleranz.

Ich habe aber ein anderes Display verwendet.

fchk

von GS (chromosoma)


Lesenswert?

Ok, hat scih erledigd
Das Schlüsselword war: FPC(FFC) Breakout :)
Hab mir schon eine für 9 Dollar bestellt:

http://www.seeedstudio.com/depot/lcd-ext-breakout-of-05mm-fpc-p-200.html?cPath=175_177
