Guten Abend, ich habe mir letztens diesen Bausatz von Pollin gekauft: http://www.pollin.de/shop/dt/NjY3OTc4OTk-/Bausaetze_Module/Bausaetze/Anschlussplatine_fuer_LC_Display_ALPS_LSU7S1011A.html Beim Verzinnen der Pins auf der Platine (für das LC-Display) ist mir jedoch ein Pin am Lötkolben hängen geblieben und zerschmolzen. An dieser Stelle ist nur noch Plastik, sodass ich keine Möglichkeit habe, das Display mit der Platine an dieser Stelle zu verbinden. Fragen: Ist mein Bausatz jetzt auf immer und ewig zerstört oder kann man das noch retten? Wenn ja, wie? Wie hätte ich das verhindern können?
>>Ist mein Bausatz jetzt auf immer und ewig zerstört ? Du kannst versuchen, die übriggebliebene Leiterbahn freizukratzen und mit etwas dünnen Draht die Verbindung herzustellen. Wenn Du erkennen oder messen kannst, von wo aus das Signal von dem Pin kommt, kannst du von dort aus versuchen, mit einem Draht eine Verbindung herzustellen. >>Wie hätte ich das verhindern können? Niedrigere Temperatur und kürzere Lötzeit. Vorher etwas flussmittel auf die Pins, dann werden die Pins schneller benetzt. gruß chrizz
> Niedrigere Temperatur und kürzere Lötzeit.
NEIN, hoehere Temperatur und kuerzere Loetzeit.
Bei zu kaltem Loetkolben dauert das Loeten zu lange und die Schaeden
werden meist groesser.
J.
Schau mal bei deinem Link unter "Downloads". Da findest du in dem Zip-File den Schaltplan. Einige Pins der Leiste sind gar nicht angeschlossen. Vielleicht hast du sogar einen von denen erwischt. (Vermutlich sogar, da genau diese Pins sich am leichtesten Lösen, da hier keine Leiterbahn angeschlossen ist, die die Wärme ableitet und daher diese Pins sehr leicht überhitzen und sich ablösen) Ist es einer von denen, musst du gar nichts reparieren
wenn der Kolben auf über 400° läuft, ist der Kleber in einer Sekunde im Eimer. Einigen wir uns auf "vernünftige" Temperatur, kürzere Lötzeit :)

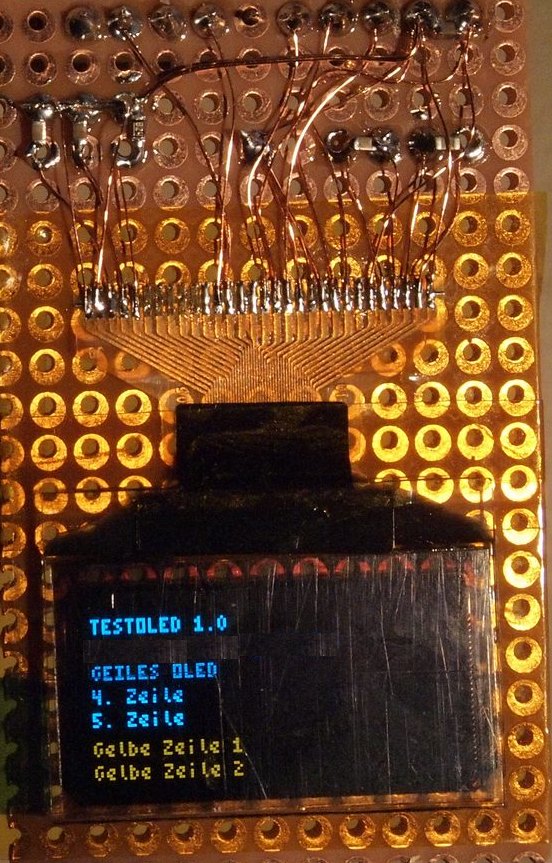

Verlöte das Display so wie ich :D Ansonsten wie gesagt den Verlauf der Leiterbahn verfolgen und schauen wo du die Verbindung mit einem Draht wieder herstellen kannst.
Oh, ziemlich viele Antworten. Da habe ich euch wohl zu lange warten lassen^^ Ich habe glücklicherweise einen "offenen" Pin zerstört (genauer: Pin2). Jetzt habe ich den Bausatz fertig gelötet und muss ihn nur noch testen. Ich stehe jetzt vor zwei Problemen: a) Als Versorgungssapnnung brauche ich 5V. Ich habe die Auswahl zwischen einer 4.5V Batterie und einem 5.3V Netzteil. Welches wäre zum Testen besser geeiget? b) [optional, wäre nur nett, wenn jemand die Antort eh schon weiss. Gehört auch gar nicht in diesen Bereich]. Auf der CD sind leider nur Windowsprogramme drauf. Mir steht aber nur ein Linuxcomputer mit SSH-Zugang zum Testen zur Verfügung. Gibt es Kommandozeilenprogramme für Linux zum Testen des LCD's?
