Forum: Platinen 4 Displays PDA54-11 (Dual 14-Segment-Anzeigen) routen


4 Displays PDA54-11 (Dual 14-Segment-Anzeigen) routen
von Andy (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼

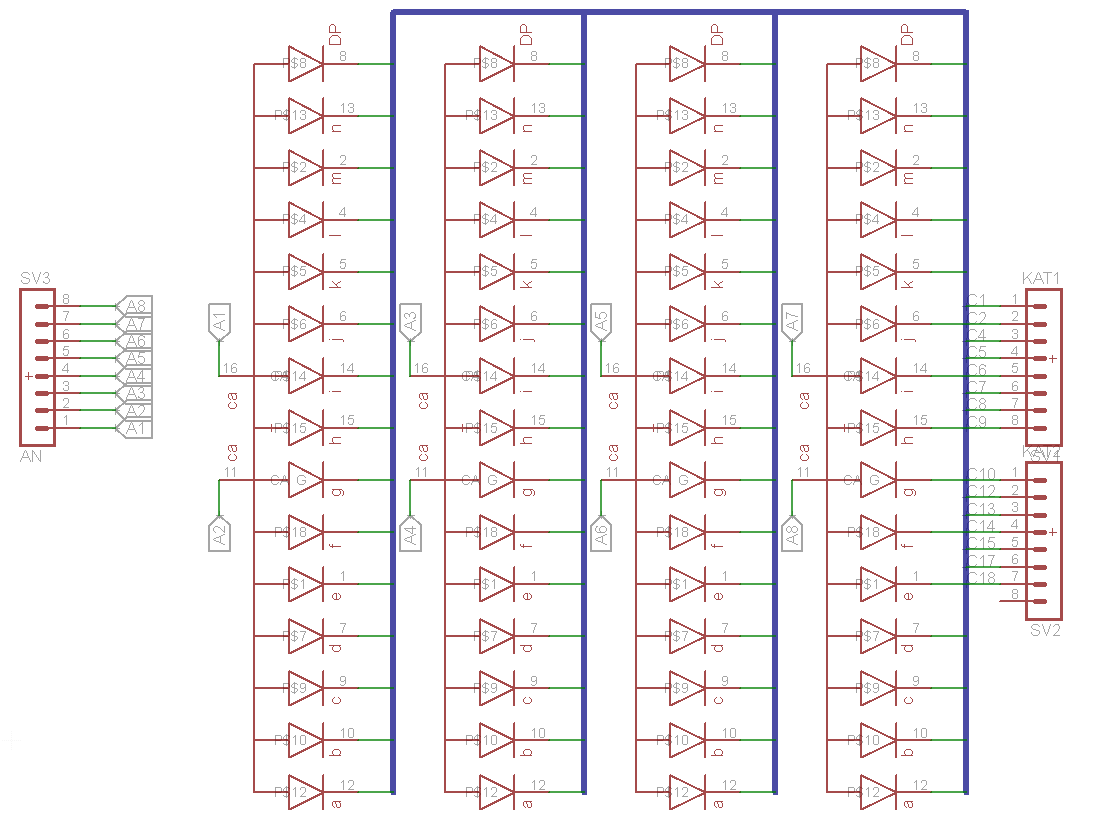

Hallo, ich möchte 4 14-Segment-Anzeige vom Typ "PDA54-11GWA" bzw
"PDA54-11SRWA"(KingBright) nebeneinander verbinden. Der Kontakt nach
aussen erfolgt über drei Stiftleisten (15 Pins Kathoden und 8 Pins für
die Anoden).

Möchte im Rahmen meiner Möglichkeiten ein einseitiges Platinenlayout mit
(möglichst wenig) Drahtbrücken anfertigen.

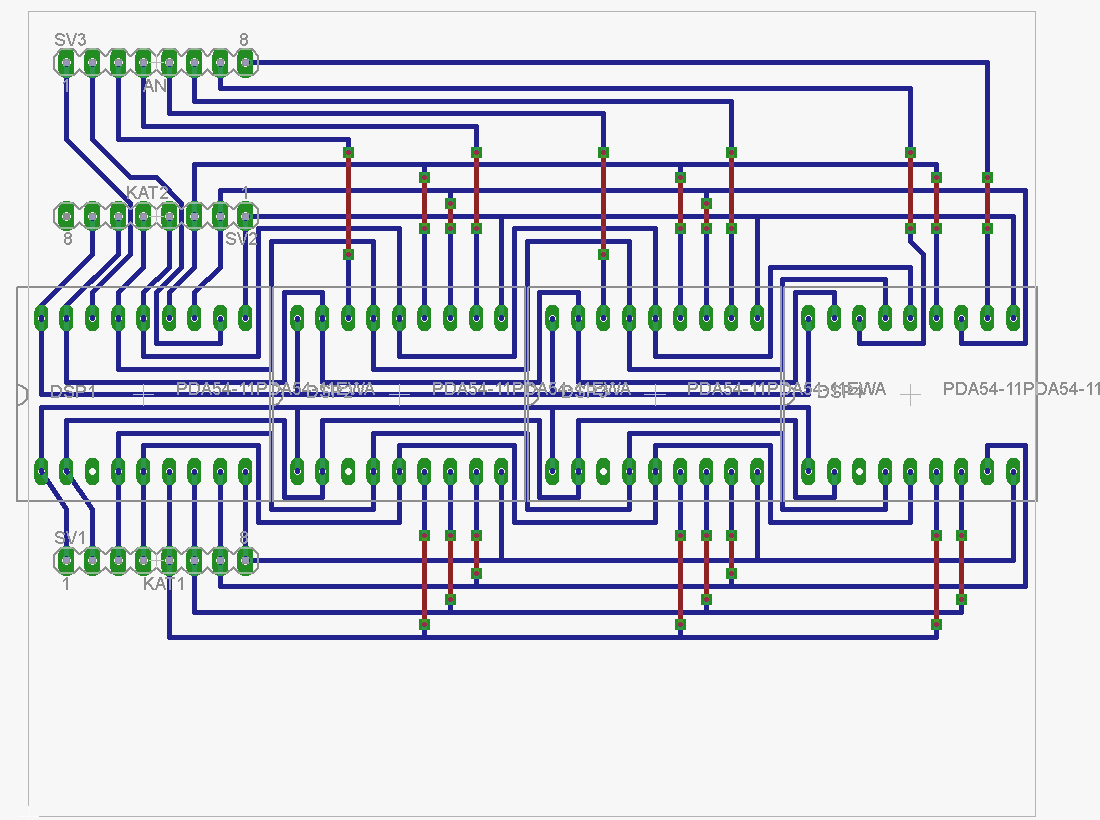

Im Anhang mein momentaner Entwurf.

Kann man das noch irgendwie eleganter hinbekommen?

Gruß,
Andy

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: 4 Displays PDA54-11 (Dual 14-Segment-Anzeigen) routen
von Andy (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼

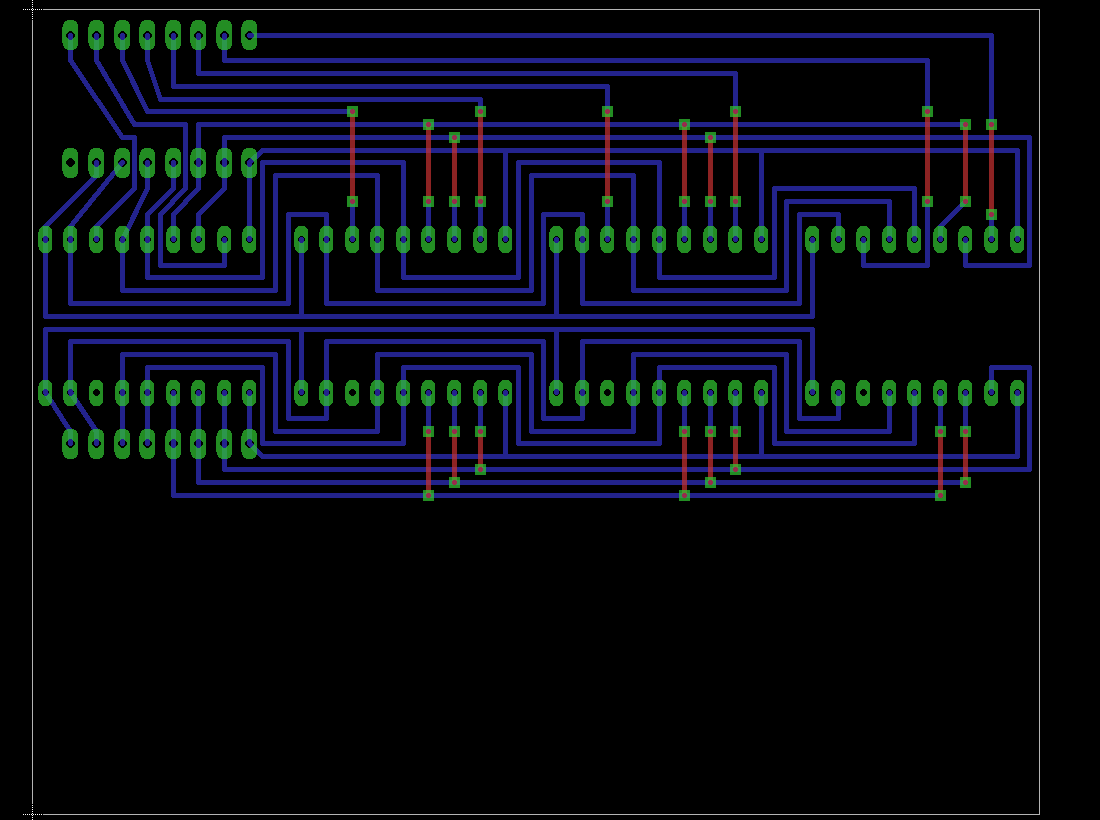

Hab jetzt nochmals drübergeschaut und das Ganze etwas zusammen
geschoben.
Vielleicht kann's ja jemand mal gebrauchen.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
