Thermal Sensor NRV-Z51, wer kann helfen

[Christian P. (christian_p20)]

Hallo liebe Elektronikfreunde und Bastler.
Ich habe vor einiger Zeit auf einem Amateurfunkflohmarkt einen
thermischen Messkopf "NRV-Z51" der Firma Rhode und Schwarz erstanden. Es
ist ein Therml Sensor 1 uW bis 100 mW im Frequenzbereich DC-18 Ghz.
Leider habe ich nur den Bolometermesskopf und keinerlei Unterlagen oder
Anschlussbelegung vom Stecker zur Mess-Anzeigeeinheit.
Vielleicht weiss ja der eine oder ander von euch etwas in der Richtung,
ich suche also Schaltungsunterlagen vom 'Messkopf sowie auch von der
Messeinheit oder jegweilige andere Informationen hierzu. Wäre echt toll,
wenn der eine oder andere helfen könnte hier wieder etwas an Messtechnik
zum laufen zu bekommen. Das Originalanschlußkabel ist kurz hinter dem
Messkopf gekappt worden, ebenso unmittelbar vor dem sehr breiten
Anschluss-Stecker. bitte meldet euch bei meiner Mailadresse oder hier
[e-mail]
73 de Christian DD7L

[Storz (Gast)]

Was sagt denn die Firma Rhode und Schwarz dazu ?

[Mikrowilli (Gast)]

Hallo Christian,

vielleicht hilft Dir dieses Service-Handbuch des zugehörigen
Anzeigegerätes URV5 weiter:

http://www.ko4bb.com/Manuals/Rohde_Schwarz/Rhode_Schwarz_URV5-manual-schematic.zip

Schau mal auf die Schaltbilder der Meßköpfe - Pinbelegung und
Digitalteil dürfte bei Deinem Meßkopf ähnlich sein.

[Christian P. (christian_p20)]

Danke für die Info, ich werde mir die Schaltungen mal anschauen ob etwas
verwertbares dabei ist . Mal sehen, vielleicht meldet sich ja noch der
eine oder andere, der weitere Ideen hat.Danke
Gruß Christian

[Jörg W. (dl8dtl) (Moderator)]

Meines Wissens ist bei diesen Messköpfen in dem breiten, flachen
Stecker, der bei dir ja wohl fehlt, ein EPROM drin, der die
Kalibrierdaten für den Kopf enthält.  Diese werden vom URV dann
benutzt, um das Messergebnis zu bewerten.

Wenn der bei dir fehlt, fehlt dir folglich auch die entsprechende
Information.

Vielleicht liest ja Ralph Berres hier mal mit, der könnte sich mit
diesen Teilen ein wenig auskennen.

[Christian P. (christian_p20)]

Der breite flache stecker ist vorhanden, richtig, dort ist ein
Prom(Eprom) und scheinbarein Kontrooler drin, lediglich das
Verbindungskabel wurde inmal durchgeschnitten, warum auch immer.
Bin für jeden Hinweiss dankbar
Gruß christian

[Jörg W. (dl8dtl) (Moderator)]

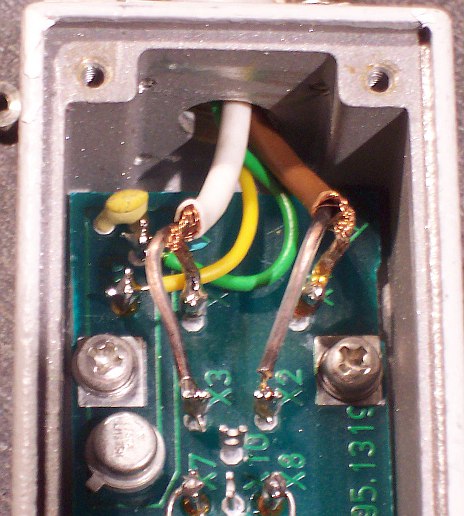

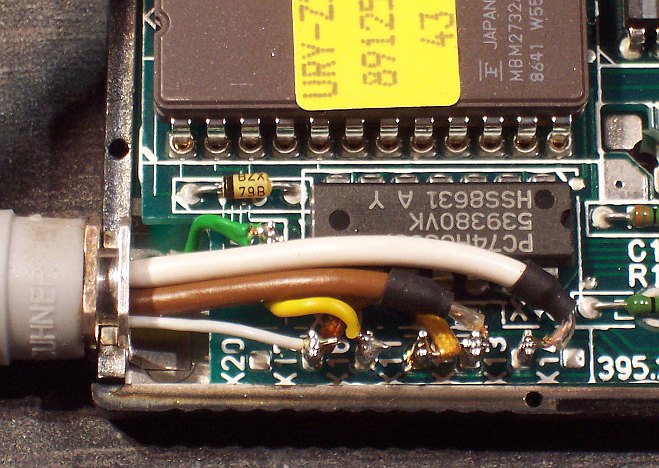

Habe hier mal die Belegung des URV-Z2 fotografiert.  Sorry, habe leider
gerade nur die 10 jahre alte Kompaktknipse da, aber ich denke, man
kann es einigermaßen erkennen.

Keine Ahnung, inwiefern sich die NRV-Köpfe denen vom URV ähneln.  Die
URV-Köpfe kann man am NRV jedenfalls noch benutzen, aber nicht
umgekehrt.
