Was ist das für ein Symbol?
von Jim (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hi,

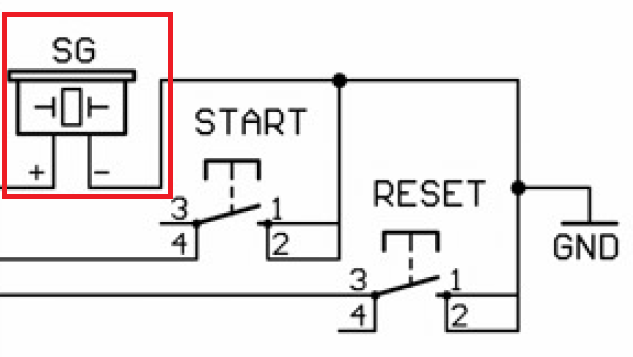

kann mir jemand sagen, was das für ein Symbol ist, welches Bauteil
dargestellt werden soll?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Was ist das für ein Symbol?
von mhh (Gast)

Lesenswert?
• ▲
▼
SG = Signalgeber? Piezodingsbums wär meine Vermutung.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Was ist das für ein Symbol?
von Jim (Gast)

Lesenswert?
• ▲
▼
Ja stimmt. Danke!
Das kommt hin!

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Was ist das für ein Symbol?
von Dieter W. (dds5)

Lesenswert?
• ▲
▼
Das Symbol ist irgendwie zweideutig - das Rechteck mit den
danebenliegenden Strichen deutet auf Piezo hin, die angegebene Polarität
dagegen auf einen magnetischen Summer.

Und dann käme noch die Auswahl zwischen selbstgesteuert (interne
Elektronik, arbeitet mit DC) oder nur Schwingelement (braucht AC
entsprechender Frequenz) hinzu.
