Hallo,
zum erstellen von Timingdiagrammen benutzen wir bisher TimeGen.
Das Programm ist o.K. aber mittlerweile extrem teuer. Man zahl da ganz
schnell mehrere hundert Dollar Jahresgebühr.
Wir benutzen das Programm selten, aber 2 bis 3 mal im Jahr sind wir ganz
froh dass wir es haben.
Mann kann das ganze natürlich auch mit Viso oder was änlichem zeichen,
aber so komfortabel wie TimeGen ist das dann nicht.
Wir suchen auch keine kostenlose Software, aber TimeGen finden wir halt
langsam zu teuer.
Vielleicht kennt ja jemand ein änlich praktisches Tool, zu einem
günstigeren Preis.

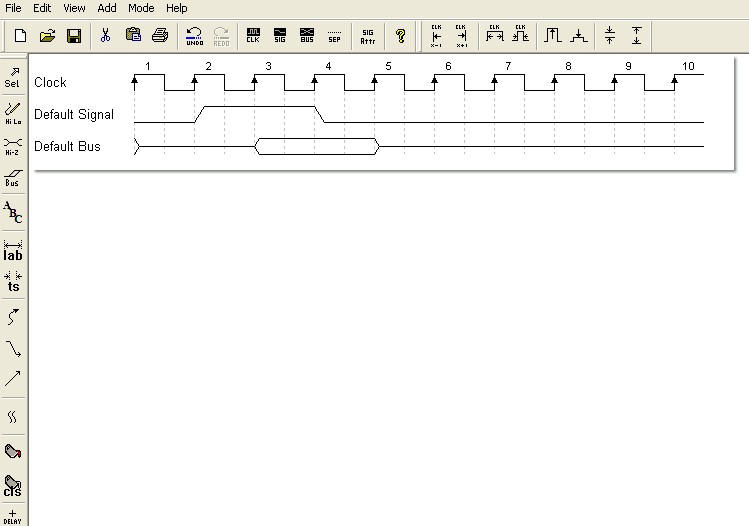

Im Anhang füge ich ein kleines Beispiel bei.

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Timingdiagramm
von Marius W. (mw1987)

Lesenswert?
• ▲
▼
Schau dir mal XWave an, das ist ein Truetype-Font, mit dem man sowas
malen kann:
http://www.josephpalmer.com/cgi-local/View_Permalink.cgi?entry=2004/6/30/02:31:40:163

MfG
Marius
