Forum: Platinen Phoenix Eagle Library


Phoenix Eagle Library
von Günter N. (turtle64)

Lesenswert?
• ▲
▼
Hat jemand eine eine Eagle-Library für Phoenix-Grundgehäuse
MC 1,5/ x-GF-3,5 THT
(Rastermaß 3.5, Reflow, x=Kontakte=2..8, Durchsteckmontage), mit
zusätzlicher Verschraubung?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Phoenix Eagle Library
von Timmo H. (masterfx)

Lesenswert?
• ▲
▼
con-phoenix-350.lbr???

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Phoenix Eagle Library
von Michael H. (michael_h45)

Angehängte Dateien:
Lesenswert?
• ▲
▼

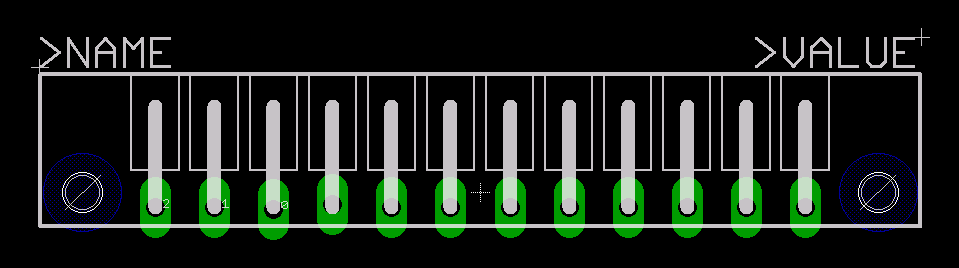

Mit 12 Kontakten.
Device öffnen, 4 Pins löschen. Package öffnen, Raster auf 3.5mm stellen,
4 Pins löschen, die leere Seite um 4 Raster-Schritte nach innen schieben
und dann das ganze Package um 2 Schritte nach außen schieben.
Fertig.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Phoenix Eagle Library
von Günter N. (turtle64)

Lesenswert?
• ▲
▼
Prima, Danke!
