[V] Carrier-Board R8C20.R8C23 (kein Elektor!)

[Tillomar S. (tillomar)]

Hat hier zufällig jemand Interesse am Renesas R8C?

Ich habe hier einen ganzen Schwung selbstgebauter R8C-Carrier -- mehr,
als ich wohl selbst je verbauen kann. Deshalb würde es mich freuen, wenn
die auch anderswo noch nützliche Verwendung fänden, und würde sie quasi
zum Selbstkostenpreis abgeben.
(Sollte mich jetzt eine Welle des Bedarfs überrollen, könnte ich auch
noch mal nachproduzieren.)

Der angebotene Prozessor ist ein R8C20-6KFP:

- 48 Pin PQFP
- 32K Flash
- 2K RAM
- 2.7 bis 5.5V
- 16 MHz (3.0 bis 5.5V), 10 MHz (2.7 bis 5.5V)
- -40 bis +125°C (Automotive-Variante!)
- 41 I/O-Ports, 3 I-Ports
- 2x UART (davon einer auch synchron)
- 1x SPI/I2C
- 4 Timer (Inkl. Capture/Compare und PWM)
- 1x AD-Converter 10 Bit
- 12 analoge Eingänge
- Watchdog
- 2x On-Board-Oszillatoren (125 kHz / 40 MHz)
- Voltage Detection Comparator
- POR
- Stromaufnahme: ca. 11 mA @ 5V, 20MHz (extern)

Sofern man den erweiterten Temperaturbereich nicht ausnutzt, läuft der
Prozessor übrigens auch problemlos mit 20 MHz.

Genaueres findet Ihr bei Renesas in den Manuals --

Hardware:
http://www.renesas.eu/req/product_document_lineup_child.do?REGION_KEY=4&LAYER_KEY=1296&PDF_URL=http://documentation.renesas.com/doc/products/mpumcu/rej09b0250_r8c2021hm.pdf&TKUPDATE=true&APNOTE=true

Software:
http://documentation.renesas.com/doc/products/mpumcu/rej09b0001_r8csm.pdf

Anstelle des verbauten R5F21206KFB können auch andere Derivate der 20er-
und 21er-Familie bestückt werden -- je nach Ausführung dann mit 4K
Data-Flash, CAN und bis zu 6K RAM und 128K Flash. Diese größeren
Prozessoren kann ich aber nicht anbieten, da ich sie nur nach Bedarf
verbaue.

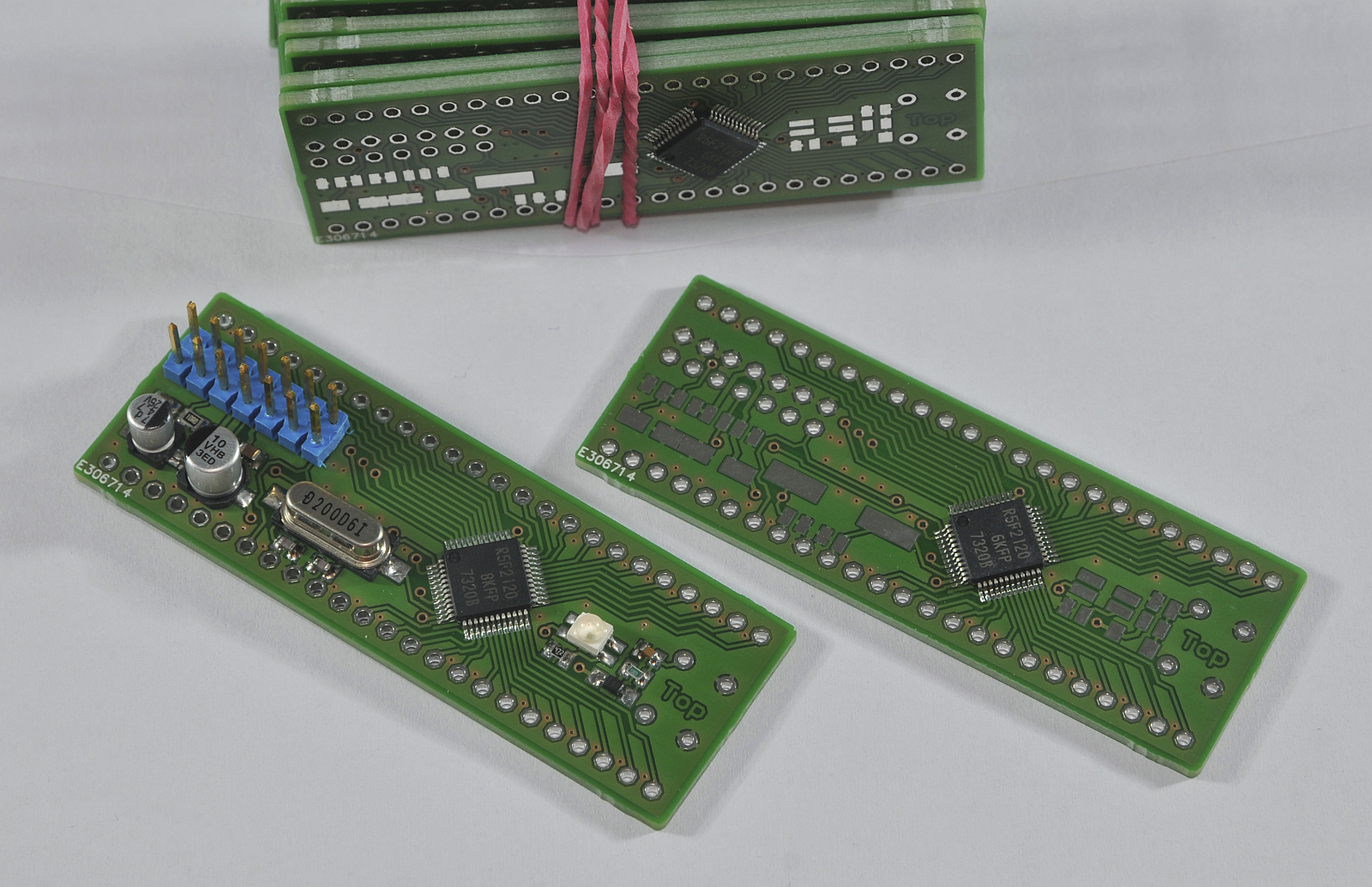

Das Board ist ein typischer Carrier -- alle Prozessor-Pins sind 1:1 an
die Stiftleisten geführt. Zusätzlich sind ein paar Bauteile für
Pufferung und Blockung der Versorgungsspannung, Quarz, Reset mit Taster,
LED, sowie Programmer-/Emulatoranschluß vorgesehen.

Der Prozessor läuft aber auch ohne weitere Bestückung, da er über
Power-on-Reset und integrierten Oszillator verfügt. (Na ja, zumindest
die keramischen Abblockkondensatoren würde ich ihm aber schon gönnen. ;)

Zur Programmierung verwende ich den E8(a)-Emulator von Renesas -- der
ist mittlerweile auch schon immer mal wieder hier und bei eBay zu
bekommen --, man kann den Prozessor aber auch über eine einfache
serielle Verbindung mit dem "Flash Development Toolkit" von Renesas
programmieren. Da das Flash-Protokoll öffentlich ist, kann man sich auch
etwas eigenes stricken...

Als Entwicklungsumgebung kan man eigentlich nehmen, was man möchte; bei
Kpit Cummins gibt's die kostenlosen GNU-Toolchain, die sich problemlos
per MAKE einbinden läßt. Wer's komfortabler mag, nimmt die HEW von
Renesas, dort kann man die GNU-Toolchain automatisch integrieren. Wer
den E8(a)-Emulator besitzt, findet in der HEW auch eine komplette
Debugging-Umgebung.

Zurück zur Hardware -- die Boards von mir sind nur mit dem Prozessor
bestückt, alle anderen Positionen sind unbestückt; vollbestückte Boards
gibt's nur gegen Schmerzensgeld (!). Schaltplan gibt's natürlich dazu,
auf Wunsch auch Demo-Software (GNU).

Als Preis habe ich an 10€ pro Stück gedacht, bei "größeren Mengen" gibts
Rabatt -- 9€ ab 5 Stk., 8€ ab 10 Stk. Dazu kommt noch Portoersatz für
den Versand nach Wahl.

Wer nur ein paar Carrier möchte, aber dann den Prozessor in eigenen
Designs verbauen -- kein Problem, es sind auch noch "lose" Prozessoren
da.

Gruß,
Tillomar
