[V] PCB f. galv. getrennten RS485 umsetzer mit ADUM1301

[Blitz L. (blitzlampe)]

Hallo,

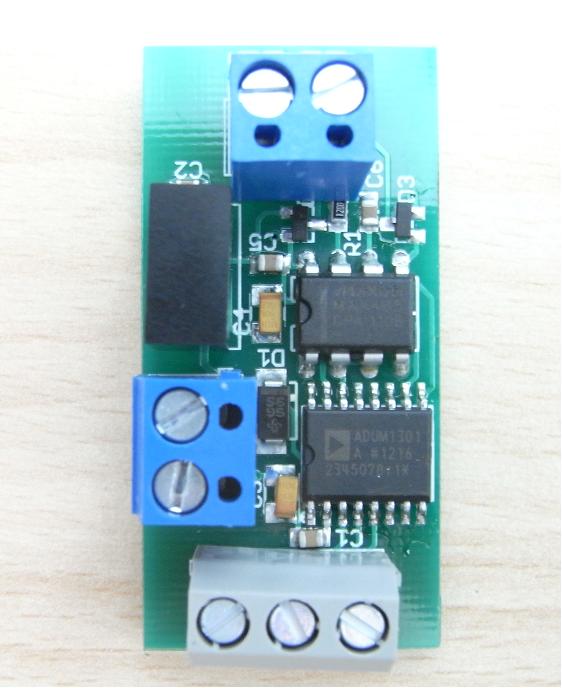

zum Verkauf kommen hier unbestückte Platinen für einen galvanisch
getrennten RS485 Umsetzer. Die Platine arbeitet mit dem ADUM1301. Der
RS485 Treiber ist ein Max481 im DIL8 Gehäuse.
Für den RS485 stehen 2 Terminierungsmöglichkeiten zur Verfügung siehe
Schaltplan.

Wenn der Max nicht bestückt wird, kann man auch eine normale serielle
Verbindung trennen oder man nutzt es als galvanisch getrennte I/O
Platine.

Der DC-DC Wandler ist von Reichelt.
http://www.reichelt.de/Wandler-Module-DC-DC/SIM1-0505-SIL4/3/index.html?;ACTION=3;LA=446;ARTICLE=35024;GROUPID=4956;artnr=SIM1-0505+SIL4

Ein "Vorteil" des Wandlers ist, dass dieser nicht geregelt ist. Die
Spannungshöhe am Eingang steht auch am Ausgang zur Verfügung. Somit kann
die Platine für 3,3V und 5V Systeme genutzt werden.

Ich würde die Platine für 8€ inkl. Versand abgeben.
Ebenfalls habe ich noch 4 neue ADUM1301 welche ich für 3,5€ / Stück
abgeben würde. Bei Bedarf löte ich auch den ADUM auf die Platine.

Die Platine ist getestet und funktioniert bei mir einwandfrei.

MFG
Blitz Lampe

[Bert 0. (maschinist)]

Bist Du sicher, das Deine Terminierung nach Spezifikation erfolgt? Wo
ist der Vorteil, den 120R Widerstand mit 10nF in Serie
gleichspannungsfrei zu halten?

Gruß.. Maschinist

[Heribert Hexler (Gast)]

Hi

Mag sein, dass das Ding unter Umständen funktioniert. Nur fehlt leider
der GND der RS485, damit es ne runde Sache wird.


Viele Grüße

[Heribert Hexler (Gast)]

Achja
der DCDC ist laut Reichelt ungeregelt. Die meisten ungeregelten, welche
ich kenne, haben im Leichtlastbereich ( < 20% ) eine Spannung, die
wesentlich über der maximal zulässigen des ADUM liegt. Also auch hier
Glück gehabt. Das Datenblatt vom DCDC scheint auch nicht so doll zu
sein.Da steht 5% Accuracy aber unten steht 8% allein für die
Lastschwankung von 20%-100%.
