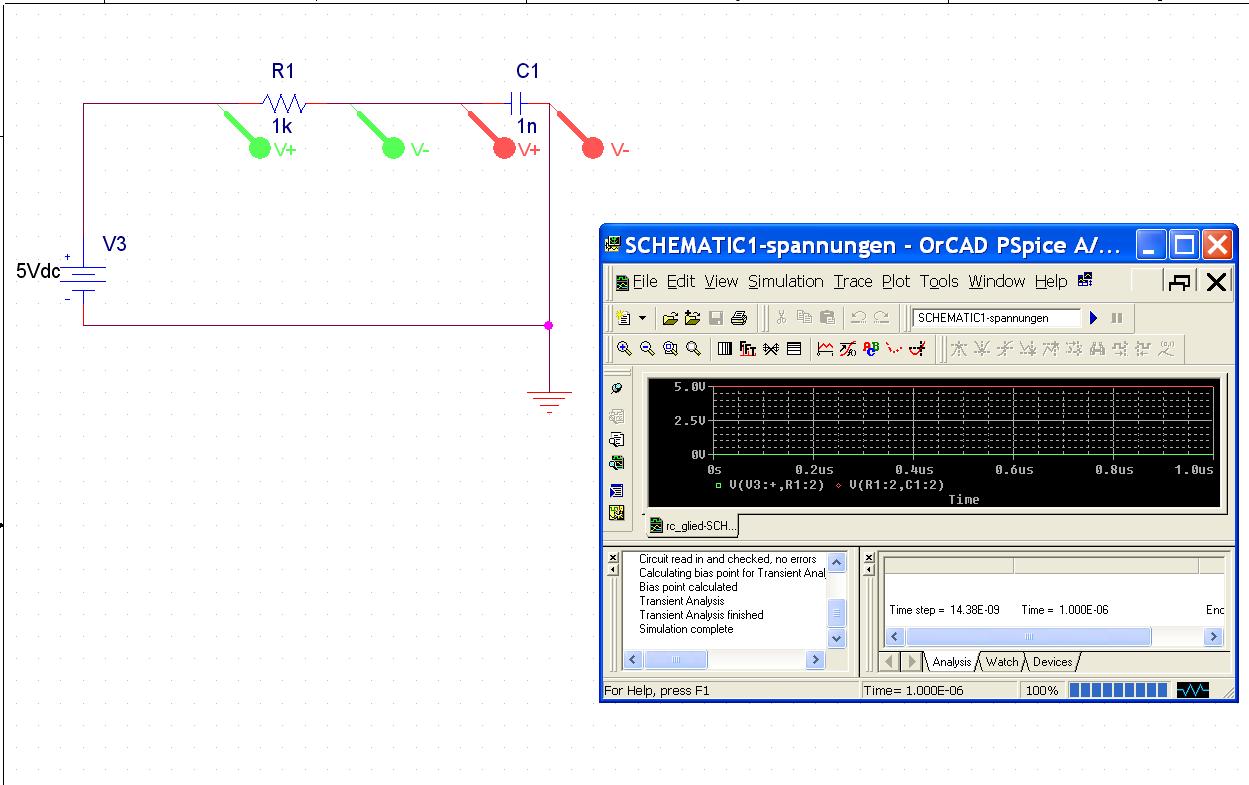

Hallo, wollte gerade mal eine Meißnersche Rückkopplungsschaltung simulieren. Weil da aber gar nicht funktioniert hat bin ich mal zurück zum RC-Glied in Reihe und wollte mir erstmal den Verlauf der Spannungskurve ansehen. Kann aber eigentlich nicht sein, was ich da sehe. Ich habe die Edit Simulation Settings unverändert gelassen, also Time Domain und 1000ns aktiv. Ich habe einen 1k R und ein 1nF C. Da sollte ja Tau = R * C = 1 µs sein. Also müsste man im Diagramm doch eigentlich eine ansteigende (e-Funktion) Spannung sehen bis etwa 60% der Gesamtspannung Vdc = 5 V oder? Was ich aber sehe habe ich als Anhang in JPG Format angehängt. Da stimmt doch irgendeine Einstellunge grundsätzlich nicht oder? Könnte mir freundlicher Weise einen Tipp geben, was ich falsch mache? Vielen Dank Asca
Hab nich wirklich plan von PSpice, geh aber mal davon aus das die Spannungsquelle als bereits angelegt betrachtet wird und nicht erst mit dem Start der Simulation "eingeschaltet" wird!?
Also kann man mit pSpice nicht die Ladekennlinie eines Kondensators vom Einschaltzeitpunkt an darstellen?! Kann ich mir nicht vorstellen.
Man kann das so einstellen, dass die Spannungs- und Stromquellen mit 0V bzw. 0A beginnen. PSPICE -> Edit Simulation Profile-> Simulation Settings: Time Domanin(Transient Analysis) x Skip initial tansient bias point calculation PS: Das gibt es übrigens in jedem SPICE. In LTspice heißt die Option "uic": .tran 10m uic
Ich würde einfach mal eine Quelle in Form eines Pulses nehmen. Für eine konstante Quelle gibt es keine Ladekurve. Wie denn auch, es gibt keinerlei zeitliche Abhängigkeit.
Es geht wenn man die Arbeitspunktberechnung am Anfang auschaltet. Vielen Dank ;)
