Forum: Mikrocontroller und Digitale Elektronik Erstes Schaltreglerlayout bitte um Tipps / Layoutprüfung


Erstes Schaltreglerlayout bitte um Tipps / Layoutprüfung
von Dominik (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,

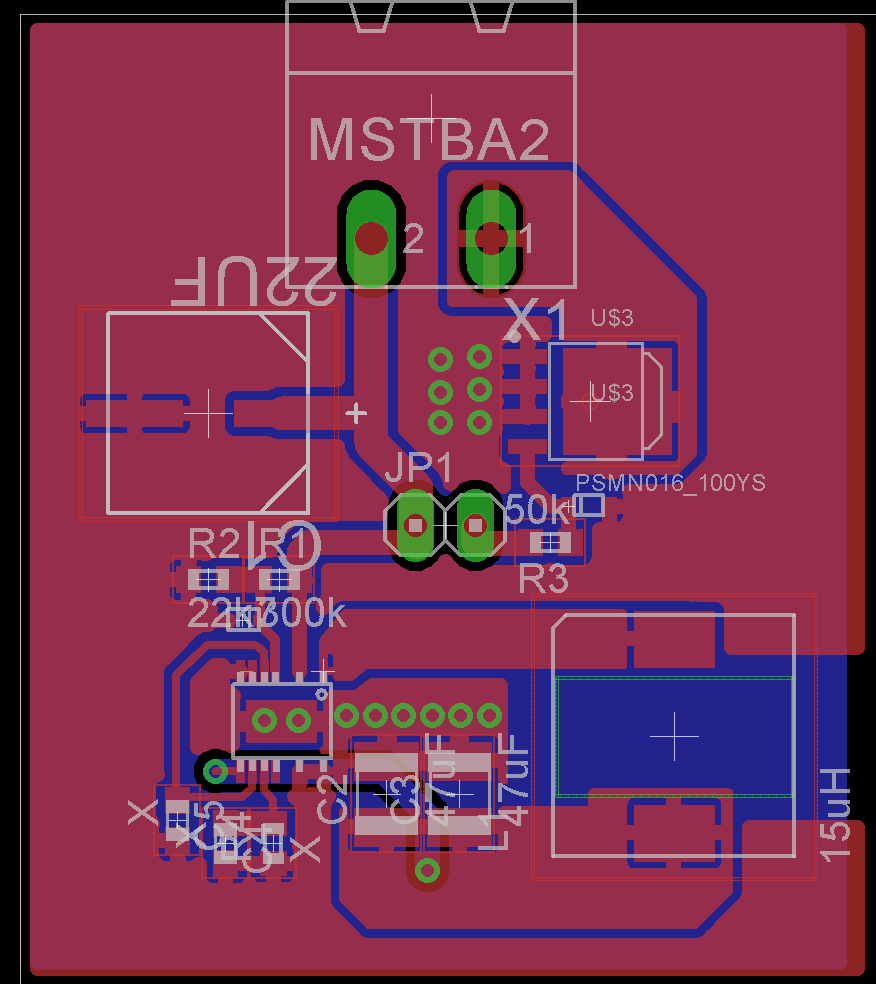

ich habe mein erstes Layout mit einem Schaltregler gemacht und würde
mich freuen, wenn jemand mal kurz drüberschauen kann und mir ein paar
Verbesserungstipps geben kann.

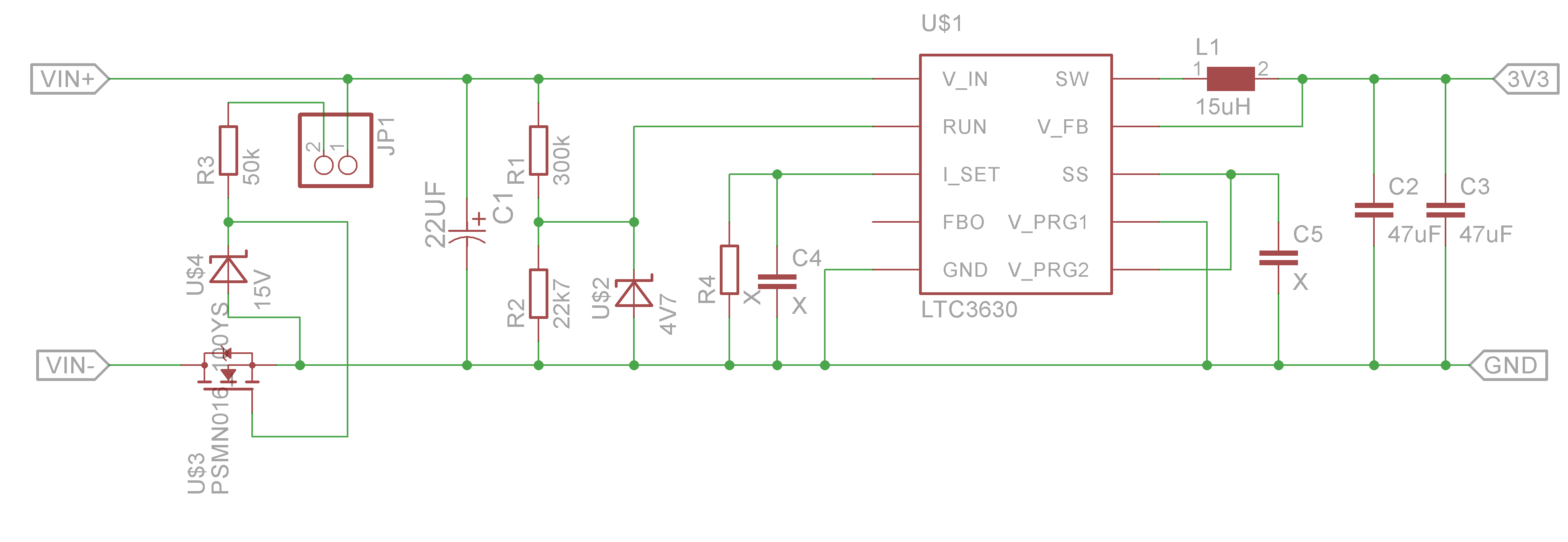

Zusätzlich zu dem Schaltregler ist noch ein Verpolungsschutz mit einem
MOSFET dabei.

Schaltregler: LTC3630 ( Linear Technology )
Eingangsspannung : 48V +-10%
Ausgangsspannung: 3.3V
Ausgangsstrom: 500 mA

Dominik
