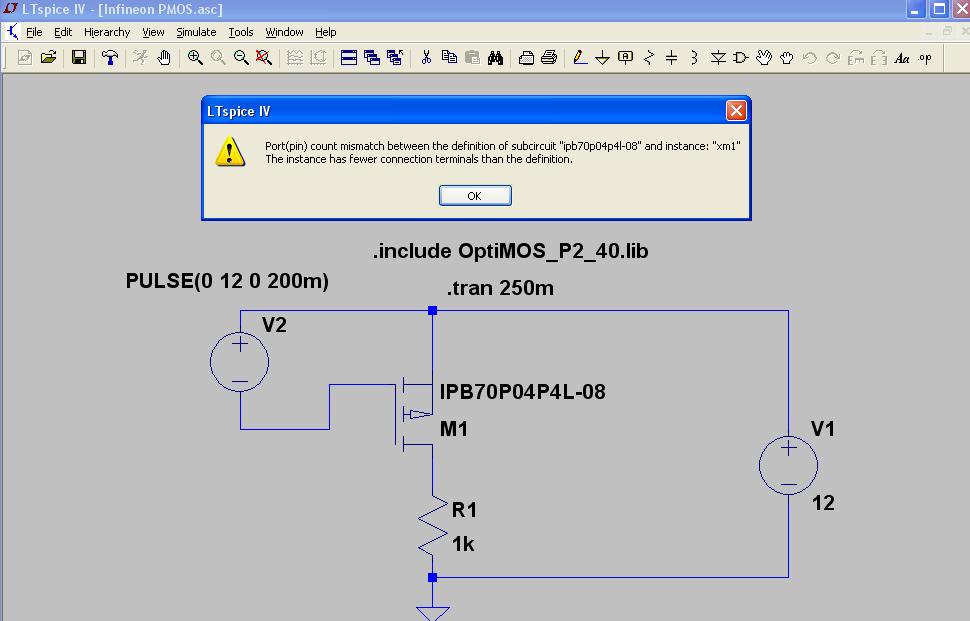

Hallo zusammen, ich versuche gerade ein Infineon PMOS Modell in eine LTSpice Simulation einzubingen. Stoße hierbei aber auf die Fehlermeldung im Anhang. Komme leider allein nicht weiter. Kann mir jemand sagen was ich falsch mache? gruß Manfred
Hallo Manfred, Diese Modelle haben 5 pins. Die extra Pins sind für die Sperrschichttemperatur Tj und die Gehäusetemperatur Tcase. An den Pin Tcase muss man eine Spannungsquelle mit dem Innenwderstand(Wärmewiderstand) anschließen. .SUBCKT IPB70P04P4L-08 drain gate source Tj Tcase PARAMS: dVth=0 dRdson=0 dgfs=0 dC=0 Zthtype=0 Ls=2n Ld=1n Lg=4n Am besten du nimmst für diese 5-pin Mosfest meine Symbole xpmos5.asy und xnmos5.asy. Einfach die Symbole xpmos5.asy bzw. xnmos5.asy in das Verzeichnis des Schaltplanes kopieren. Damit hast du immer die benötigten Symbole in dem Schaltplanorder. Wenn du zehn Designs hast in zehn Ordnern, dann kopiere diese Symbole in jeden Ordner in dem du so einen 5pin Mosfet brauchst. Das hört sich zwar nach ein bisschen Aufwand an, aber es zahlt sich über die Jahre aus. Gruß Helmut
:
Bearbeitet durch User
Danke erstmal Helmut für deine schnelle Hilfe. Die Simulation läuft jetzt soweit. Zwei Sachen sind mir jedoch noch nicht ganz klar: 1. "An den Pin Tcase muss man eine Spannungsquelle mit dem Innenwderstand(Wärmewiderstand) anschließen." Das ist Vermutlich der Rth junction ambient der bei dem Bauteil 62 K/W beträgt oder? 2. Wo hast du folgende Zeile her, und was sagt diese aus? (Ich habe bisher noch nicht viel mit Parametern von Spice Modellen zu tun gehabt) .SUBCKT IPB70P04P4L-08 drain gate source Tj Tcase PARAMS: dVth=0 dRdson=0 dgfs=0 dC=0 Zthtype=0 Ls=2n Ld=1n Lg=4n .SUBCKT erstellt einen Subcircuit habe ich gelesen, aber den genauen Sinn dahinter habe ich noch nicht erkannt. gruß Manfred
> Das ist Vermutlich der Rth junction ambient der bei dem Bauteil 62 K/W Laut Datenblatt wäre es 62-2=60°/W oder 40-2=38°/W. Ich habe halt einen Mittelwert gebildet (50). >.SUBCKT IPB70P04P4L-08 drain gate source Tj Tcase PARAMS: dVth=0 dRdson=0 dgfs=0 dC=0 Zthtype=0 Ls=2n Ld=1n Lg=4n Die Zeile steht in deinem Lib-File von Infineon. Da sind alle Modelle als Sunbcircuit definiert. Die erste Zeile beschreibt das "Interface". .subckt name pin1 pin2 ... pin5 PARAMS: hier kommen Parameter(Konstanten)
:
Bearbeitet durch User
Ich war kürzlich im LTspice-Seminar. Da ging es genau um die Frage, wie man fremde PowerFet-Spice-Modelle einbindet. Die Antwort von Meister Mike: am besten gar nicht. Grund: die Mosfets werden als J-Fets abgebildet, dabei gehen grundlegende Eigenschaften wie Miller-Effekt etc. nicht ein. Deshalb hat er eigens ein Modell entwickelt, das diese Effekte unterstützt. Leider geht das nur mit den in LTspice vorhandenen Typen, deshalb soll man den aus den vorhandenen mit den ähnlichsten Daten verwenden. In der Mittagspause hatte ich die Ehre, beim Essen neben ihm zu sitzen, und habe ihn ein wenig näher kennengelernt: ein Phänomen - klare Denke und klasse Erklärungen. Wenn man ihm eine noch so komplizierte Frage stellt, denkt er 2 - 5 Sekunden nach und gibt dann eine gestochene Antwort. Respekt!
> Die Antwort von Meister Mike: am besten gar nicht.
Also ich war in Sindelfingen dabei.
Allerdings habe ich da eine andere Meinung zu den Mosfet Modellen der
Hersteller. Die meisten Modelle sind recht brauchbar. Die Simulation
dauert halt länger. Wenn ich einen Mosfet nicht in der List von LTspice
finde, dann nehme ich das Modell vom Hersteller. Nur die meisten Modelle
von Infineon, die praktisch nur aus hundert Gleichungen bestehen statt
klassischen Spice-Elementen, machen richtig Konvergenzprobleme. Die sind
in LTspice praktisch nicht verwendbar.
