Hallo Forum, ich benötige einen Thyristor Model zur Simulation von bspw. M3, B6 Schaltungen. Ich habe nach Anleitung (http://www.gunthard-kraus.de/) ein Model(2N5171) erstellt welches sich auf die "thristr.lib" bezieht. Mein Problem ist nun, dass ich an der cathode nur den Zündimpuls des Gates anliegen habe. (An der Anode ein Sinussignal und am Gate ein 5ms verzögerten Zündimpuls) Das gleiche Problem ist auch mit dem bereits vorhandenen SCR Model von LTSpice aufgetreten. Aus diesem Grund hatte ich überhaupt erst ein anderes erstellt/erstellen wollen. Hat jemand eine Idee was ich falsch gemacht haben könnte? Gruß Andreas
Hallo Andreas, gib mir deinen Schaltplan(.asc) und die thyristor.lib. Gruß Helmut
:
Bearbeitet durch User
Hallo Helmut, hier mein Schaltplan und die Thyristr.lib Schonmal Danke im vorraus!

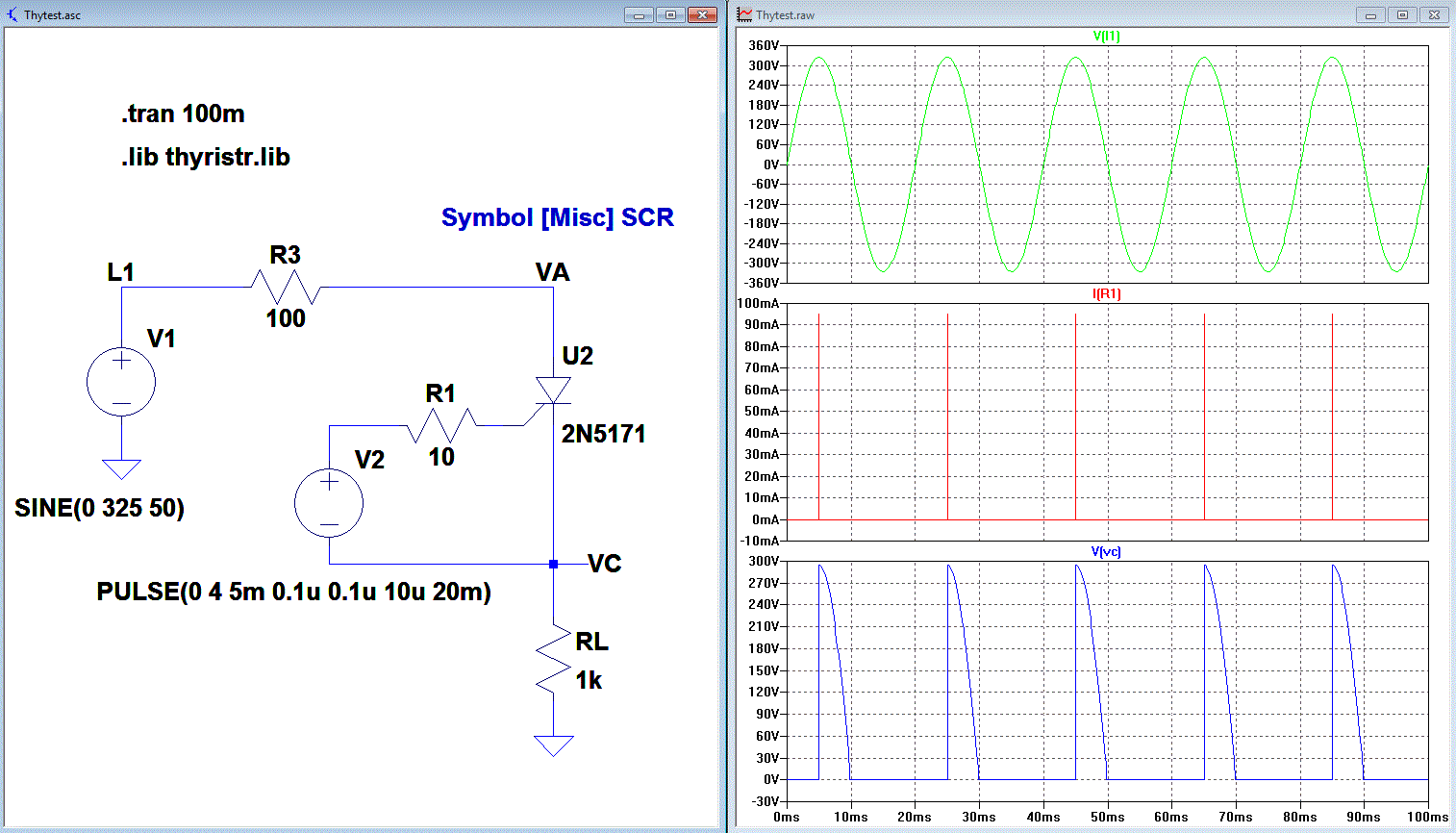

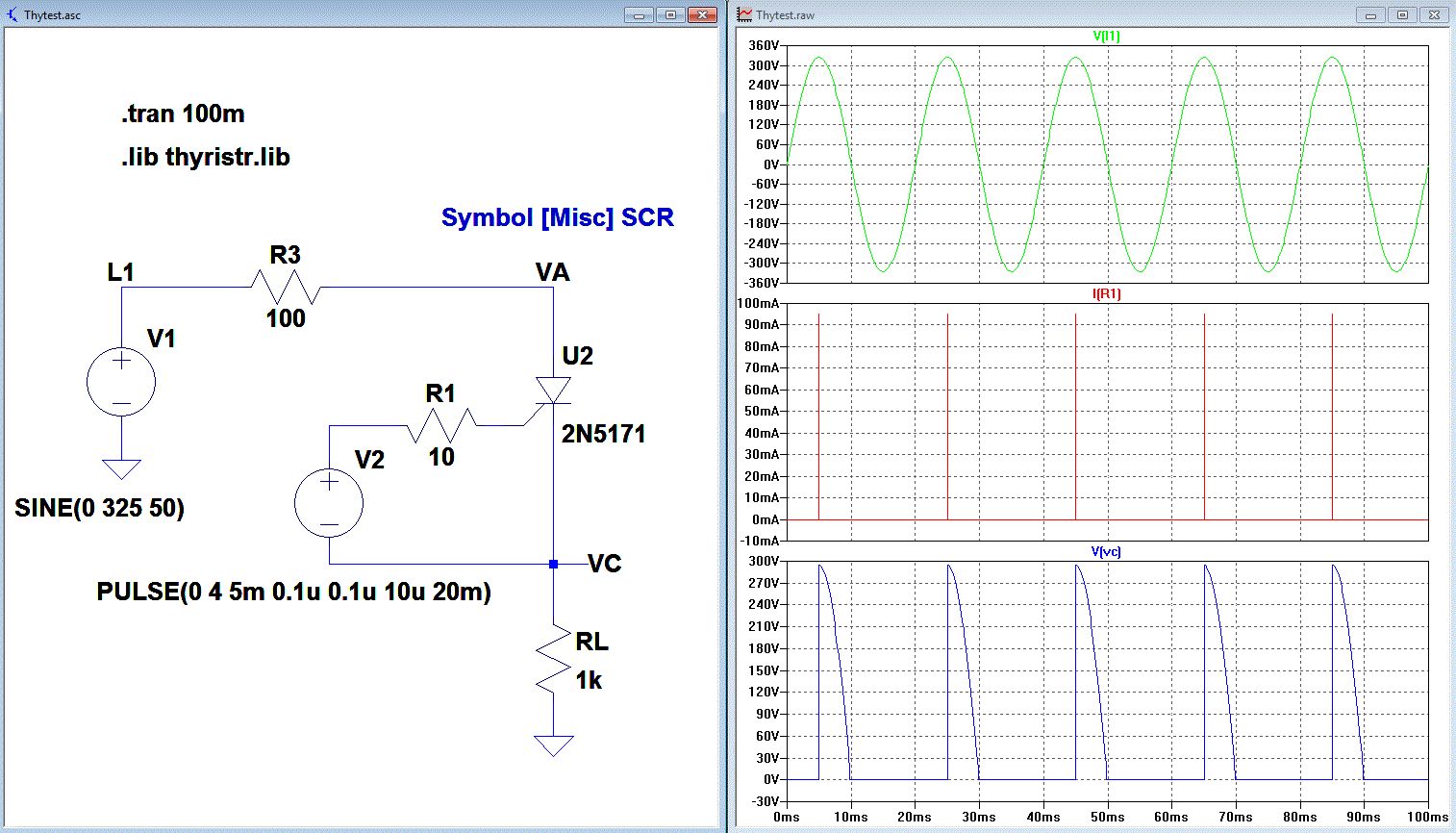

Hallo, Du musst zwischen Gate und Kathode ansteuern. Außerdem kann man das SCR-Symbol von LTspice nehmen. Siehe Beispiel. Widerstände und andere Bauteile dreht man mit Ctrl-R und spiegelt man mit Ctrl-E bis einem die Stromrichtung passt. Gruß helmut
:
Bearbeitet durch User
Hat sich erledigt! kleiner Denkfehler, der Thyristor funkioniert. trotzdem Danke!
Es gibt übrigens auch ein Europäisches Widerstandssymbol. [Misc] European Resistor
Ah ok, wusste ich garnicht. Sieht aufjedenfall "schöner" aus :) Danke für deine Hilfe!
