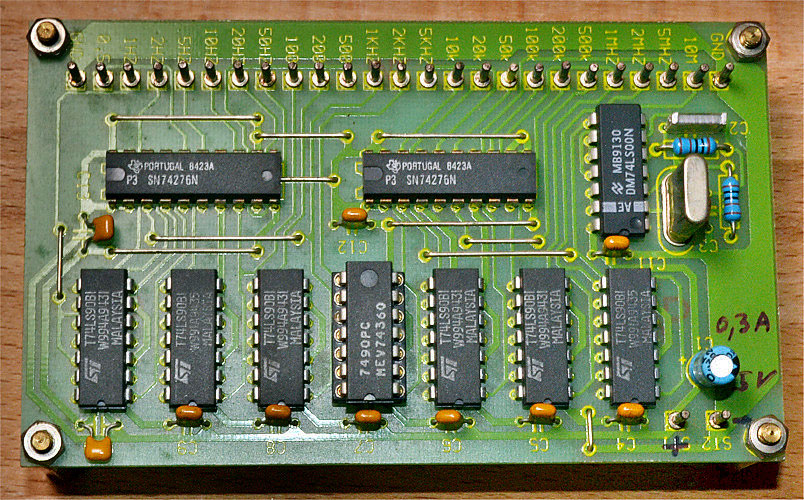

Die Schaltungen der beiden Frequenzteiler stammen aus dem ELV Journal 4/1993: http://www.elv.de/Frequenzteiler/x.aspx/cid_726/detail_34503 Es ergeben sich folgende 23 Frequenzen beim 5-2-1-Dezimalteiler: Q0 10MHz Q1 5MHz Q2 2MHz Q3 1MHz Q4 500kHz Q5 200kHz Q6 100kHz Q7 50kHz Q8 20kHz Q9 10kHz Q10 5kHz Q11 2kHz Q12 1kHz Q13 500Hz Q14 200Hz Q15 100Hz Q16 50Hz Q17 20Hz Q18 10Hz Q19 5Hz Q20 2Hz Q21 1Hz Q22 0,5Hz Der 24stufige Dualteiler bringt die folgenden 25 Frequenzen (rechnerisch, gerundet): Q0 10MHz Q1 5MHz Q2 2,5MHz Q3 1,25MHz Q4 625kHz Q5 312,5Khz Q6 156,25kHz Q7 78,125kHz Q8 39062,5Hz Q9 19531,25Hz Q10 9765,6Hz Q11 4882,8Hz Q12 2441,4Hz Q13 1220,7Hz Q14 610,4Hz Q15 305,2Hz Q16 152,6Hz Q17 76,3Hz Q18 38,15Hz Q19 19,1Hz Q20 9,5Hz Q21 4,8Hz Q22 2,4Hz Q23 1,2Hz Q24 0,6Hz Beim Dualteiler fehlt leider ein CD4069. Die versilberten Lötnägel sind bei beiden Platinen angelaufen. Ich hab seinerzeit eine 4seitige Kopie von ELV gekauft mit Bauanleitung, Schaltbild, Beschreibung. Die schicke ich mit. Versand als DHL-Päckchen zu mind. Euro 3,99.
:
Bearbeitet durch User
Ist reserviert für Dich. Bitte schicke mir eine PM mit Adresse. Ich schicke Dir die Bankdaten. Der Dualteiler ist noch nicht vergeben.
:
Bearbeitet durch User
