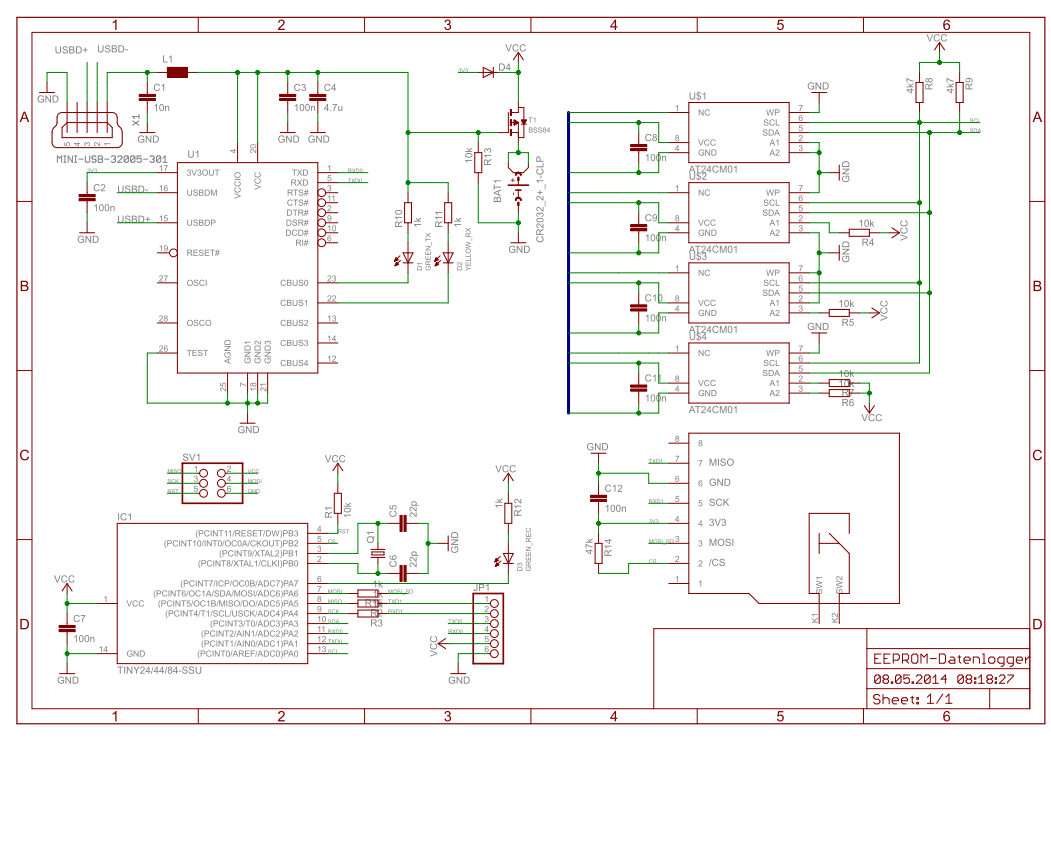

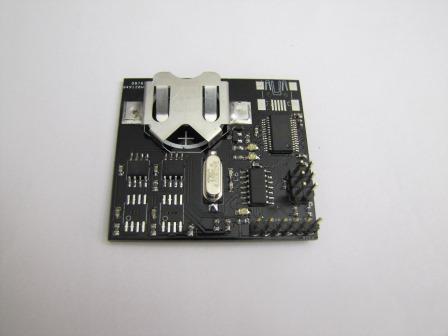

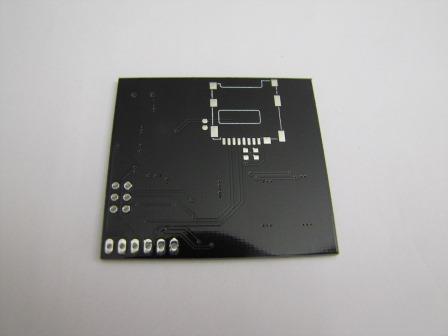

Hallo liebe MC-Gemeinde, ich habe mir einen EEPROM-Datenlogger konzipiert. Ich nutze ihn um Daten welche eine weitere Elektronik per UART ausgibt zwischen zu speichern, da ich nicht in jeder Situation einen Laptop oder ähnliches anschließen kann. Da ich insgesamt 10 dieser Platinen besitze, wollte ich 5-8 davon der Community anbieten. Das natürlich zum reinen Selbstkostenpreis von 2€ + Post. Eine kleine Unschönheit hat die Platine aber leider. Der Anschluss der USB Buchse muss von PIN 4 auf PIN 2 verlegt werden, eine Brücke ist hier ausreichend. Wem das dennoch nichts ausmacht, der kann sich gerne bei mir melden. Zu den Eckdaten: - Grösse 50x50mm - FTDI FT232RL USB Chip - ATtiny 841/441 - Versorgung über CR2032 oder USB (3.3V) - bis zu 4 EEPROM Chips (24AA1026) mit je 128k x 8bit - micro SD-Karte vorgesehen Ich habe bisher nur die 2 EEPROM Chips wie auf den Bildern in Verwendung und diese funktionieren Tadellos, auch die beiden UART Schnittstellen des Controllers konnte ich schon problemlos testen. Ich hoffe eventuell einigen Bastlern damit helfen zu können ;)
:
