Forum: Platinen ZIF Pin Numerierung


ZIF Pin Numerierung
von René K. (tesla24)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,

ganz kurze Frage (aus Mangel an Erfahrung) Wo ist Pin 1?

Von Links nach Rechts vom Folienseite aus oder bei Draufsicht auf die
Lötpins links Pin1 ??

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: ZIF Pin Numerierung
von Magnus M. (magnetus) Benutzerseite

Lesenswert?
• ▲
▼
Was sagt denn das Datenblatt dazu?

Nebenbei bemerkt: da fehlt ein Kontakt.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: ZIF Pin Numerierung
von René K. (tesla24)

Lesenswert?
• ▲
▼
Im Datenblatt stehen leider nur Maße, ich suche schon ne weile aber
bisher Leider noch keins mit Numerierung gefunden.

Mein Problem ist ich habe ein Modul mit den ZIF12 und die Belegung nur
in Tabellenform.

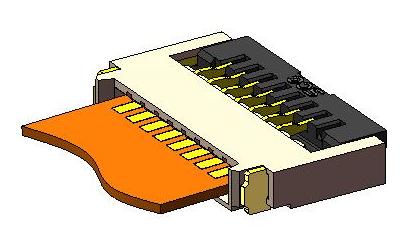

Das Bild dient nur als Beispiel.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: ZIF Pin Numerierung
von g457 (Gast)

Lesenswert?
• ▲
▼
> Das Bild dient nur als Beispiel.

Weder was auf Silk, Sockel noch FFC? Irgendwelche Doubletten (z.B. Gnd)
an denen man es ausmessen könnte?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: ZIF Pin Numerierung
von René K. (tesla24)

Lesenswert?
• ▲
▼
So jetzt hab ich es!
Auf dem kleinen Kunsstoffbügel zum sperren der Buchse ist ein
mikroskopisch kleiner Pfeil (number one Mark)

Danke an alle

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
