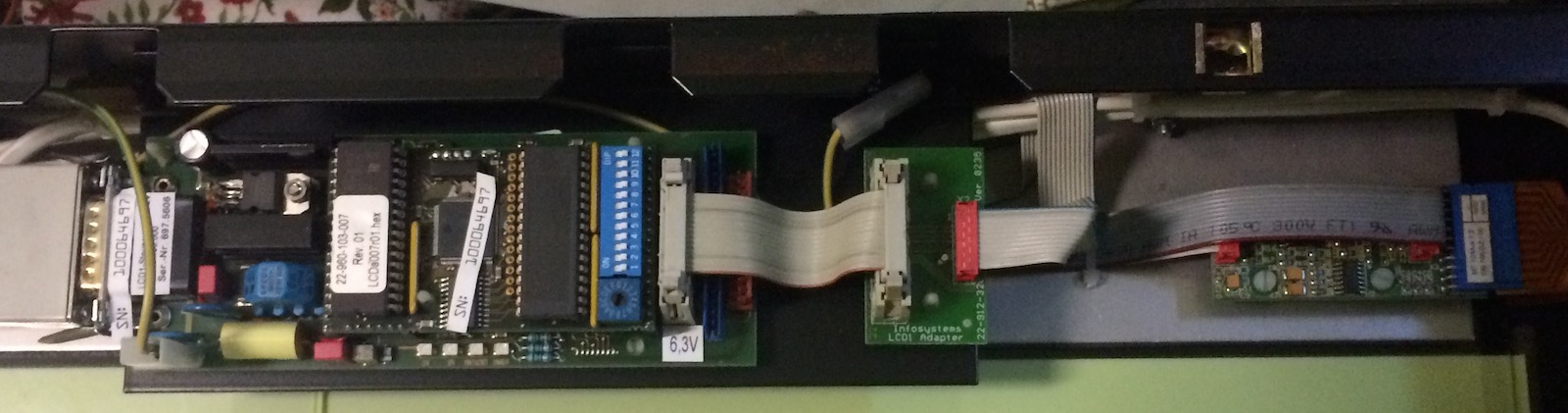

Hallo, ich habe aus einem ausgemusterten Omnibus eine LCD-Frontanzeige (ein Zielschild) bekommen. Nun habe ich den Wunsch, diese mittels eines PCs (genauer, irgendwann mit einem RasPi) anzusteuern und dort verschiedenste Dinge anzuzeigen. Ich habe bereits mehrmals Google und die Forensuche bemüht, allerdings dort nur Informationen gefunden, wie man ein Display mit Zeichen füttert. In der Anzeige sind jedoch nur Zeilen- und Spaltentreiber vorhanden. Mir ist klar, dass es mit dem IBIS-Protokoll bereits eine Möglichkeit gibt, auf Zielanzeigen einen Text anzuzeigen, allerdings eben auch nur Text, und ich würde auch gerne Graphen und Grafiken anzeigen. Ich habe an diesen Beitrag Bilder des alten, defekten Anzeigenrechners sowie eines der Zeilentreiber angehängt, möglicherweise kann jemand von euch mit den Bezeichnungen darauf etwas anfangen und mir einen Tipp geben, wo ich entsprechende Hilfe beim ansteuern finde. Die Bezeichnungen auf dem Zeilentreiber sind vermutlich schlecht zu lesen, daher hier nochmal als Text. Der kleinere der beiden Chips ist ein LM324, das ist wohl ein Verstärker für irgendwas, und der größere ist ein HC244, was meinen Recherchen zufolge wohl der eigentliche Zeilentreiber ist. Die Anzeige besteht aus sechs Panels mit einer Auflösung von jeweils 36x26 Pixeln (BxH). Jeweils (von hinten gesehen) oben rechts und unten links befindet sich eine solche Zeilentreiber-Platine, davon wird vermutlich eine als Spaltentreiber genutzt. Nochmals meine Frage: Wo finde ich Informationen oder Anleitungen, um eine solche Anzeige anzusteuern und dort das anzuzeigen, was ich möchte?
Hallo, ich sehe grade, die Bilder sind etwas groß geraten, deshalb hier nochmal kleiner. Gruß, Felix

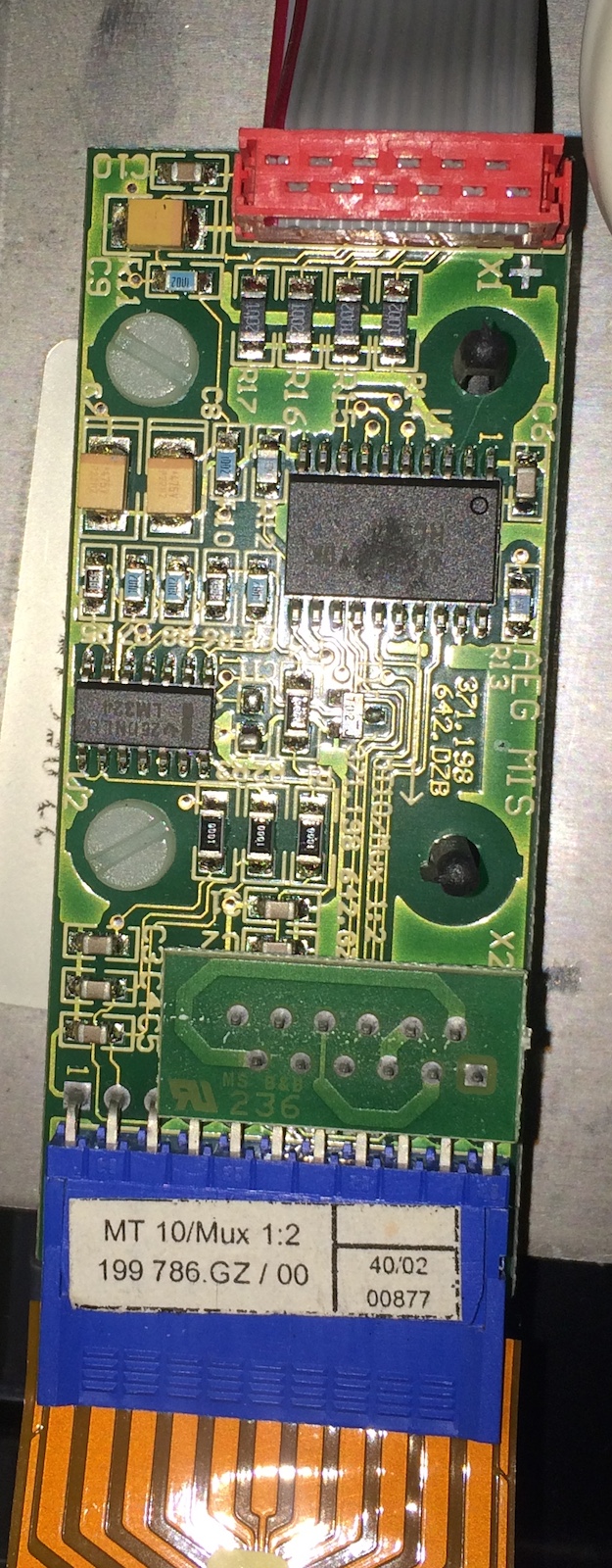

Allein schon die Aufschrift 'infosystems' auf der kleinen Verbindungsplatine in Kombination mit 'Google' führt schnell hierhin: http://www.fm-infosystems.com/produkte/fahrgastinformation/dot-matrixanzeigen/ Auf der Platine IMG_0359.JPG lese ich im Übrigen AEG MIS... vielleicht ein weiteres Puzzleteil...
Hallo, ja, dass das eine infosystems-Anzeige ist, war mir schon klar, das steht da ja auch drauf. Aber wie ich oben schon geschrieben habe, suche ich nach einer Möglichkeit, die Anzeige eben NICHT per IBIS anzusteuern. Dank des Hinweises von Steffen weiss ich zumindest jetzt mal, dass so ein Panel ein Standard-Teil ist, und welchen Typ diese hat. In dem PDF auf der MIS-Seite steht wohl auch, dass die Kommunikation dort über RS485 stattfindet, wo ich möglicherweise ansetzen kann.
Hallo Felix, weiß nicht ob das Thema nocht aktuell ist, aber habe mal bei der Firma gearbeitet. Bau mal die Displays aus. Da müsste auf dem Glasstick unten ne Bezeichnung stehen - z.B. GV186 o.ä. Dann kann ich Dir evtl. weiterhelfen. Bitte per PN. Gruß Andreas
Hallo, ja, das Thema war noch aktuell. Konnte leider aufgrund längerer Krankheit nicht direkt nachsehen. Für Interessenten: Die Gläser sind GV59. Gruß, Felix PS: PN ist raus.
:
Bearbeitet durch User
Hello, If you can't get it working, I'm interested in the AEG GV59 glasses. From which brand is the sign? Kind Regards, Dave Wijnhoven
Mal ne Frage (offtopic): Wo kann man so ein Zielschild günstig/gebraucht herbekommen? Nach was muss man da z.B. bei eBay suchen?
