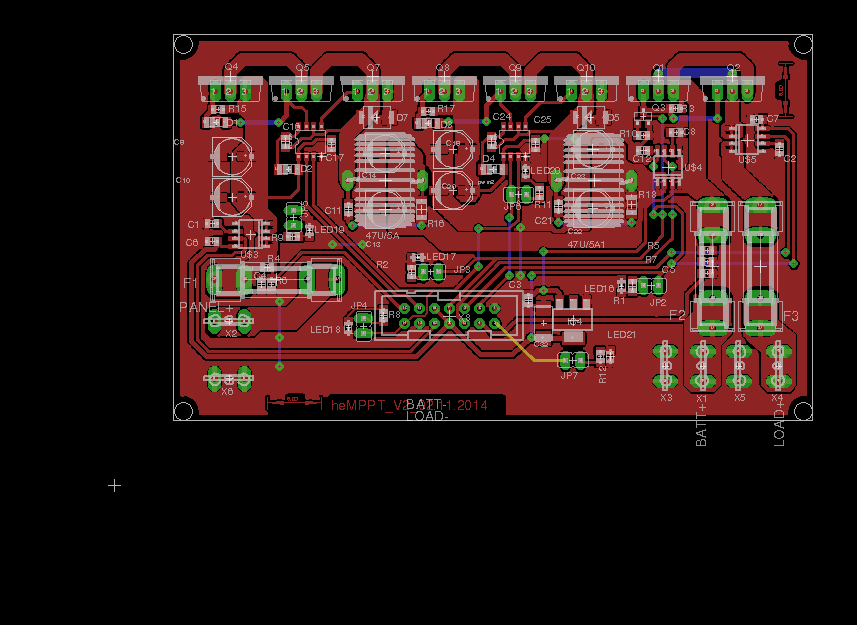

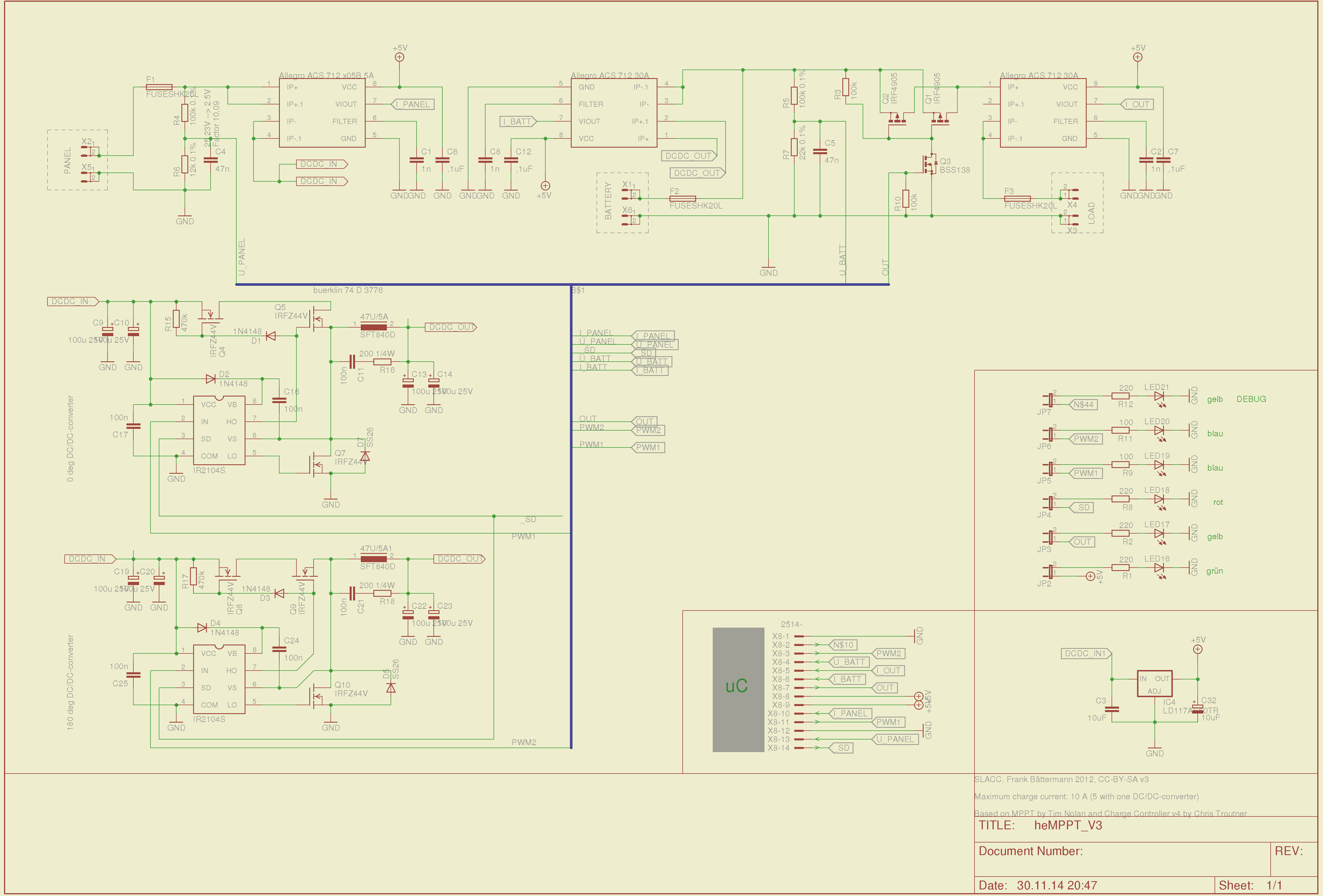

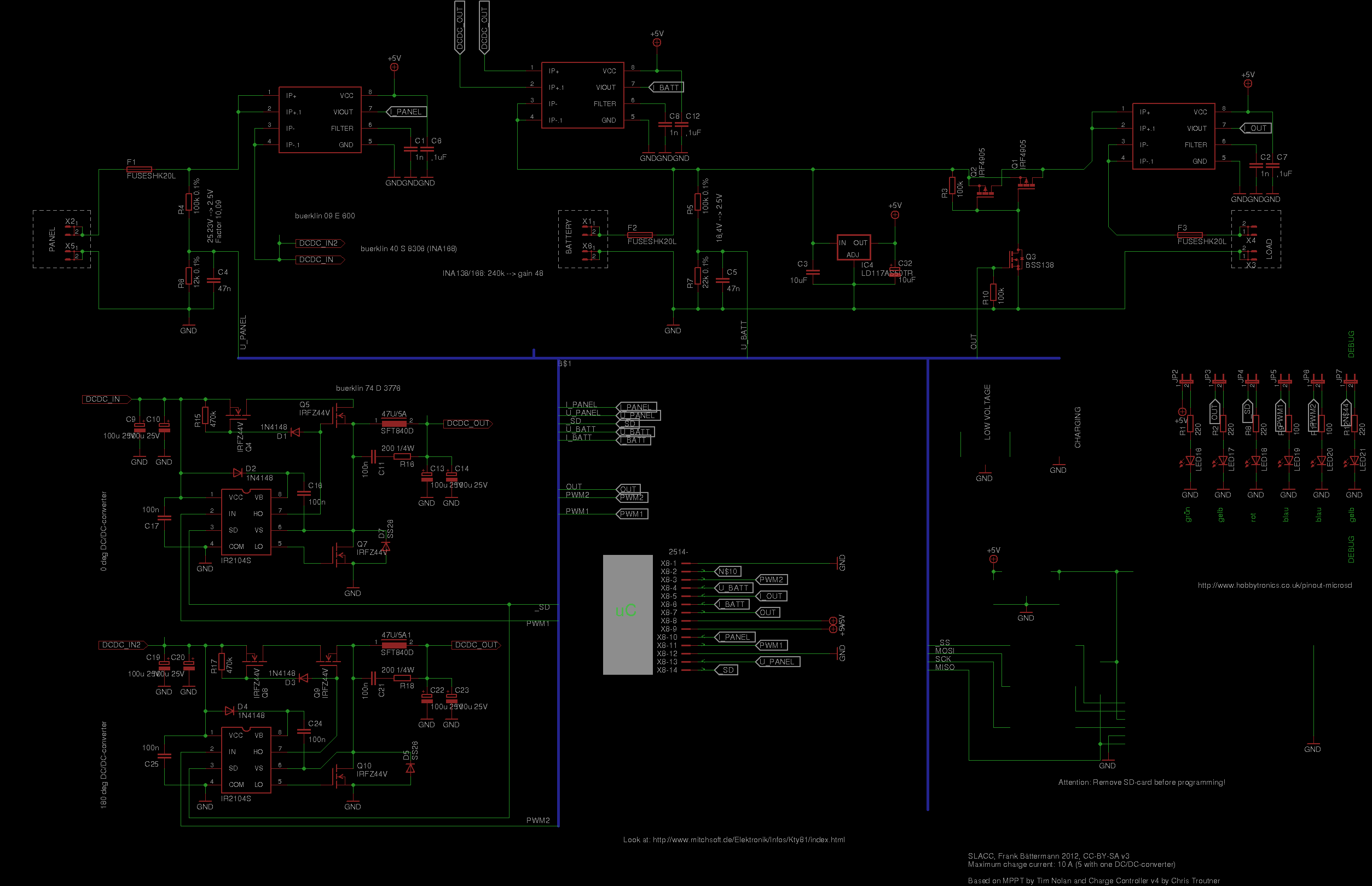

Hallo zusammen, Schaut euch bitte einmal das Board & Plan an. Wenn an dem Board nur eine 12V Batterie angeschlossen ist (Bat+) kann man dennoch am Eingang (Panel+) eine Spannung von ca. 7 Volt messen. Sobald die FET-Treiber ausgelötet sind ist dies nicht mehr möglich, demnach vermute ich, dass der FET-Treiber die Spannung von der Batterie bis nach vorne an den Eingang durchreicht. Selbiges Problem besteht auch, wenn der FET-Treiber nur eine PWM (ohne andere Versorgung) an PIN 2 bekommt. _SD und COM kann ich auf GND ziehen und trotzdem an PIN 1 und PIN 8 die AVG Spannung der PWM messen. Da ich eingangsseitig (PANEL+) einen Spannungsteiler habe (R4/R6/C4) und der IR2104S die Spannung der PWM/Batterie bis nach vorne durchreicht verfälscht mir das natürlich die Messung mit dem Spannungsteiler. Dieser Effekt ist nicht erwünscht. Was habe ich übersehen oder liegt das Problem am FET-Treiber? Wer hat Ratschläge für mich? Grüße zsx EDIT: Der Plan ist der selbe, kann den 2. Anhang leider nicht löschen -.-
:
