Forum: Platinen KiCAD Footprints zuweisen


von Florian S. (transistor24)


Angehängte Dateien:

Lesenswert?

Hi

Ich habe soeben meinen ersten Schaltplan mit KiCAD erstellt. Ich
benutzte Linux und die KiCAD neueste Version von dieser Quelle:
https://code.launchpad.net/~js-reynaud/+archive/ubuntu/ppa-kicad
Es soll eine kleine Platine mit der Mindestbeschaltung eines ATmega32
geben. Die Platine muss nicht funktionieren, ich wollte das Programm nur
testen.

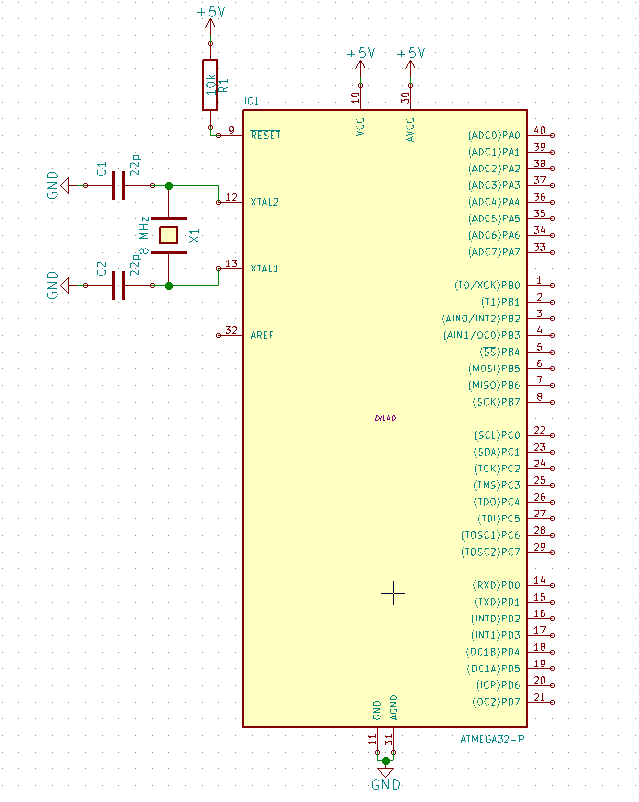

Meinen Schaltplan habe ich als Anhang angehängt.Wenn ich dann eine

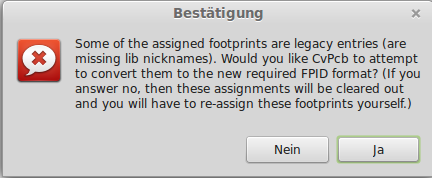

Netzliste erstellt habe und auf Bauteilefootprints zuweisen klicke,

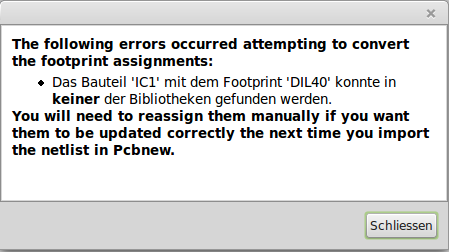

kommt eine Meldung (siehe Anhang Fehler.png) Wenn ich das mit Ja
bestätige kommt eine weitere Meldung (siehe Anhang Fehler2.png). Wenn

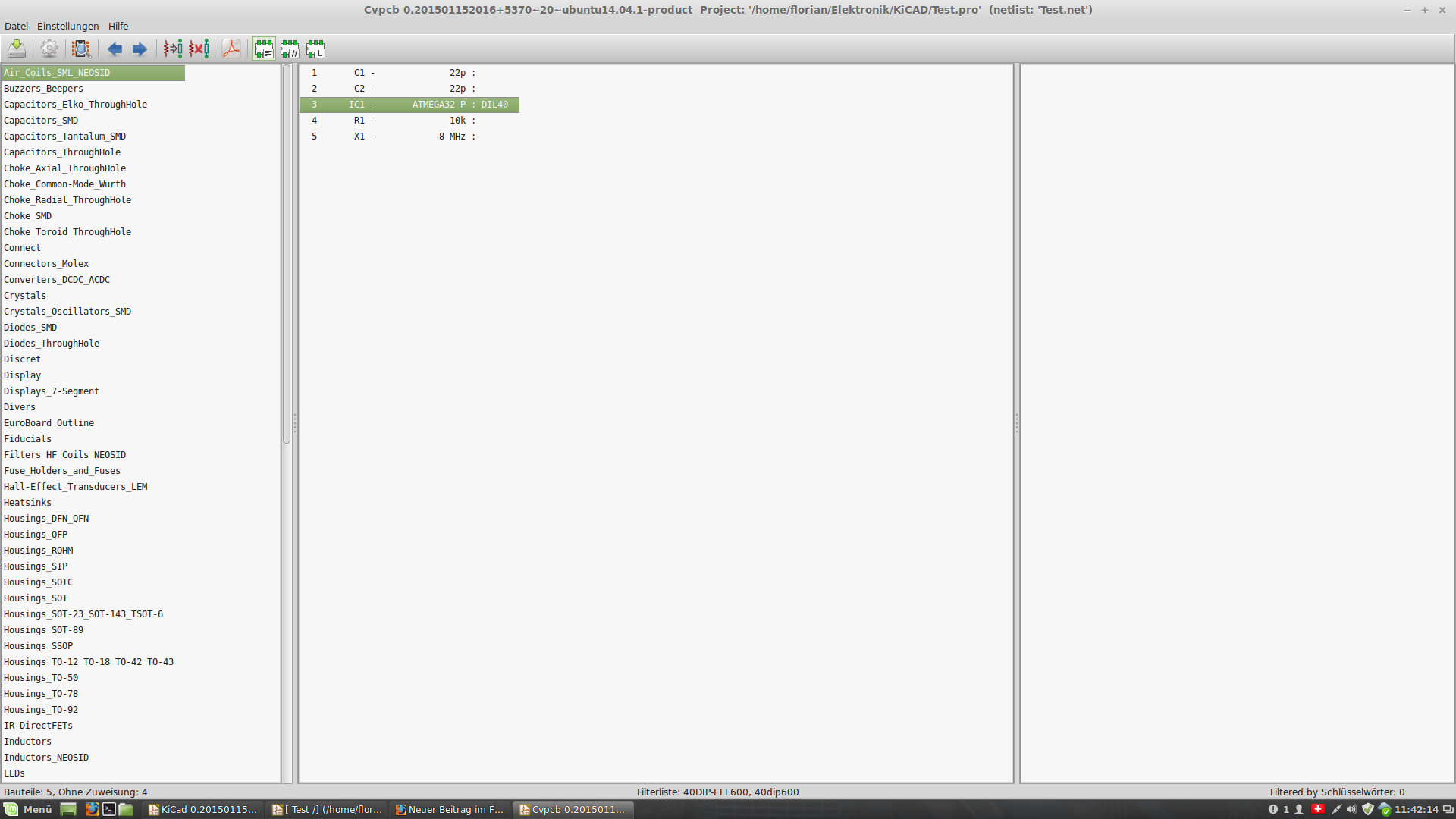

ich auf schliessen drücke, öffnet sich das Fenster in dem ich die
Footprints zu weisen kann (siehe Anhang Zuweisung.png). Dort kann ich
aber keinen Footprint zuweisen. Was ist das Problem?

LG
Florian

PS:
Ich möchte nur bedrahtete Bauteile im 2.54 mm Raster verwenden.

: Bearbeitet durch User
von Guido B. (guido-b)


Lesenswert?

Sind bei der Zuweisung die Filter aktiviert? Dann deaktiviere
diese! Ich vermute, dass es keinen Standardfootprint mit dem
Namen dip40 gibt.

von Florian S. (transistor24)


Lesenswert?

Hi

Danke für deine Antwort! Jetzt funktioniert es :)
Ich habe noch keinen Footprint für Push Buttons gefunden. Kennt einer
den Namen davon?

LGF
