Motortreiberschaltung PWM
von nicht_wissen (Gast)

Lesenswert?
• ▲
▼
hey.
Ich habe eine Platine die einen kleinen Motor antreibt(keine Ahnung
welcher Typ, vermutlich ein einfacher Servo), der 2 Adrig verbunden ist.
Auf der Platine sitzt ein µC, die über eine Motortreiberschaltung die
Motoren steuert, vermutlich mittels PWM-Output. In der
Motortreiberschaltung gibt es 4 Transistoren oder MosFets(vermutlich 2
in jede Richtung?). Auf den ICs ist zweimal "B5" und zweimal "B6" zu
lesen. Was sind das für Bauteile?
Danke für die Info!

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Motortreiberschaltung PWM
von Tobi (Gast)

Lesenswert?
• ▲
▼
Ein Bild wäre sicher ganz hilfreich.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Motortreiberschaltung PWM
von nicht_wissen (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼

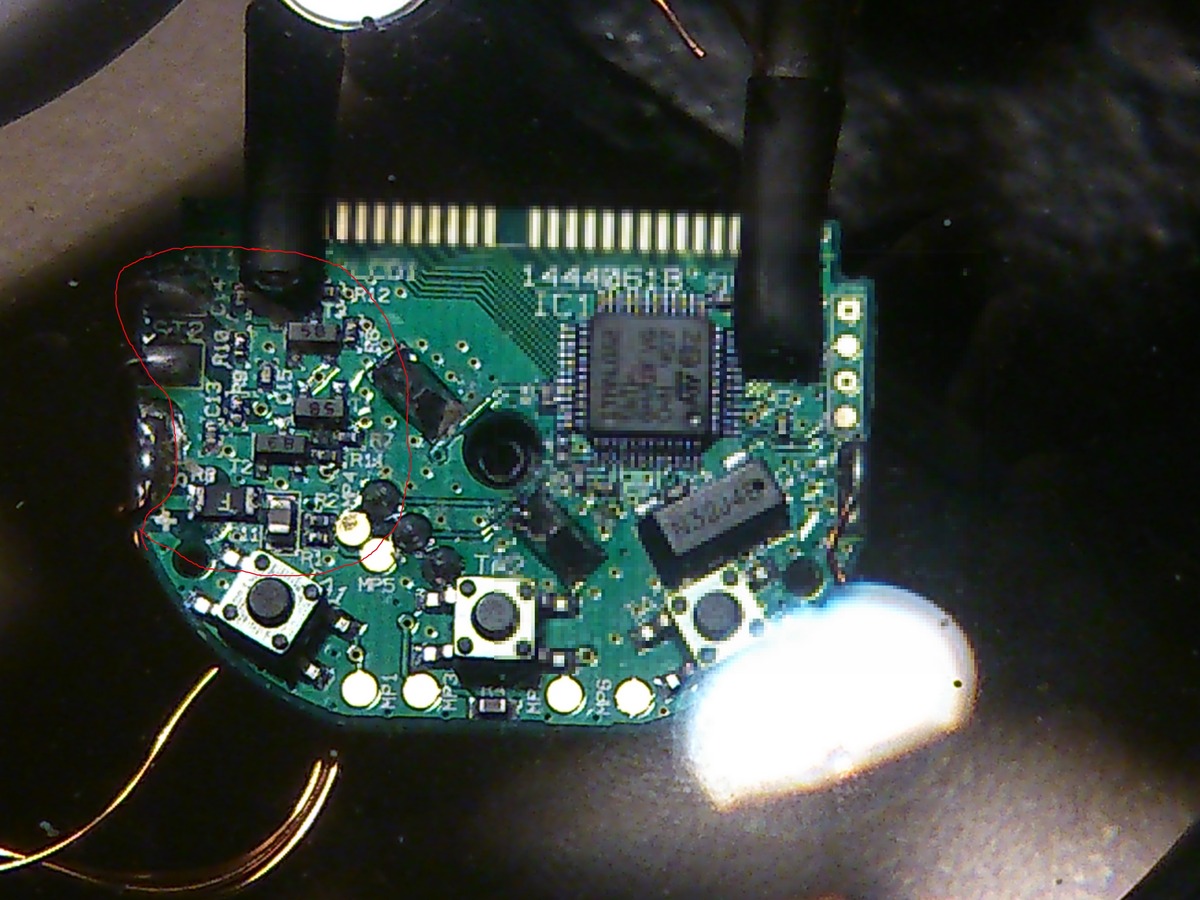

das rot markierte ist die Schaltung. Hatte leider nurn Handy zur Hand...

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Motortreiberschaltung PWM
von spess53 (Gast)

Lesenswert?
• ▲
▼
Hi

Selbst suchen:

http://www.s-manuals.com/smd

MfG Spess
