[V] Rohre und Schwarz USB Interface Codierten RS 485

[Steffen L. (steffendb1ulm)]

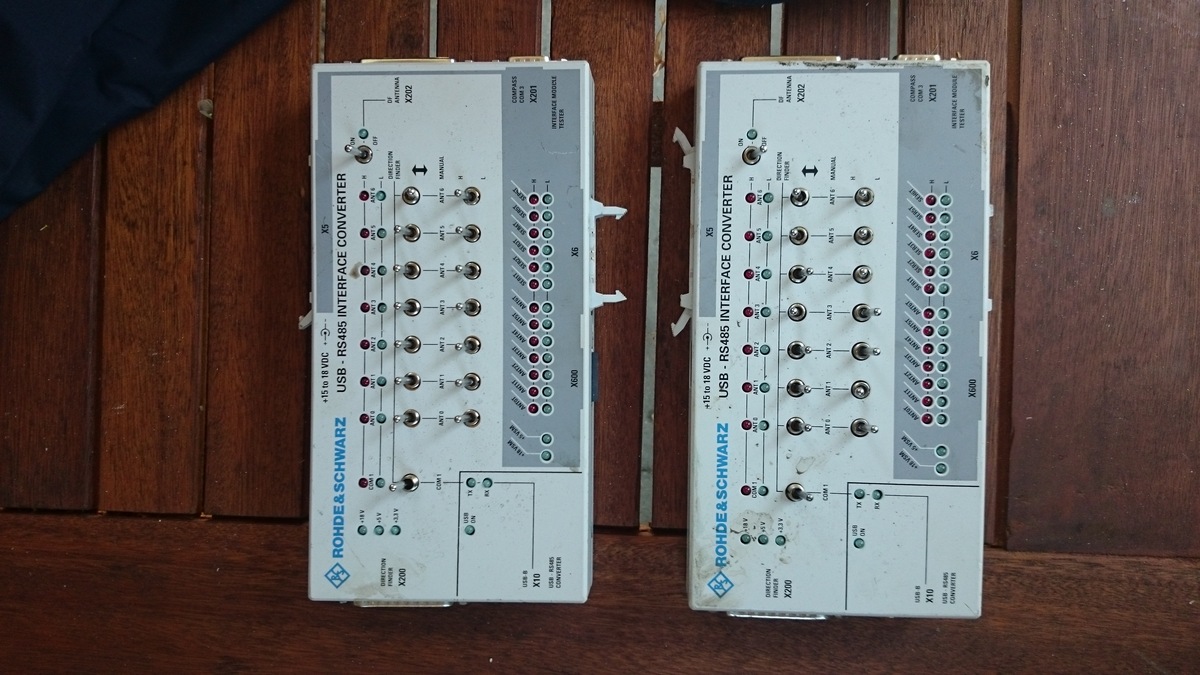

Zu verkaufen, Details siehe Fotos, Gebrauchsspuren, Einzelne
Versiegelungen fehlen. Preisvorschlaege sind erbeten

Gehört nach meiner Ansicht zu einem Peilen, zur Steuerung der Antennen

[Wolfgang H. (Firma: AknF) (wolfgang_horn)]

Hi, Steffen,

> Gehört nach meiner Ansicht zu einem Peilen, zur Steuerung der Antennen
Die Aufschriften "direction finder" und "Compass" erhärten Deine Ansicht
sowie die Schalter für acht Steuerleitungen zur Peilantenne.
(Den Handbüchern für die Peiler lässt sich entnehmen - und auch sehen -,
die Peilantenne hat neun aktive Antennen. Die bilden ein kreisförmiges
Interferometer. Die werden sehr rasch umgeschaltet, damit immer zwei
andere dieser Sensoren die Wellenfront abtasten. Einst DSPs, später
FPGAs berechnen aus einer Flut von Phasendifferenzen den Peilwinkel. Die
acht Steuerleitungen geben das Muster für die Auswahl der Sensoren vor.
Zudem kann, je nach Antennenmodell, die elektrische Länge aller Sensoren
gemeinsam umgeschaltet werden zwischen z.B. KW, VHF und UHF. Das
steigert die Emüpfindlichkeit.
Das Steuerkabel vom Direction Finder hatte diese Steuerleitungen,
Versorgung und eine RS-485-Leitung zur Kommandierung übriger Funktionen
und Abfrage von Daten wie eben Nordrichtung und andere. Die Baudrate war
auf 19.200 festgelegt für minimale Störung der Peilfunktion.
Die Schalter halte ich für ein Indiz, der Konverter war auch zum Testen
gedacht.)

Manche Peilantennen haben einen Kompass integriert, hoch auf dem Mast.
Genau da, wo bei wackligen Masten der Wind Kompass und Antenne gemeinsam
wackelt. Andere Peilantennen haben da oben einen Anschluss für einen
Fluxgate-Kompass.
Wird die Anlage auf einem Schiff gefahren, wird der Kurs eigentlich per
Ethernet abgefragt. Aber hier wurde wohl eine Sonderlösung benötigt.

Steffen, mit den wenigen Informationen haben die Interfaces nur
Ausschlachtwert. Eben kein Universal USB/RS-485-Interface, sondern nur
eines für einen speziellen Zweck und für ein spezielles Protokoll.

Zu vermuten sind Blitzschutzeinrichtungen, die zur Baudrate 19.200
passen. Die kann man aber herauslöten.
Wahrscheinlich ist da ein AtMega128 drin, der neu geflasht werden kann.
Ein eventuelles Vorgängermodell enthält einen Prozessor der
MCS-51-Reihe, der durch Austausch des EPROM auch neu programmiert werden
kann.

Löse mal die vielen Schrauben, die wegen EMV vorgesehen waren, und
fotofiere die Platine. Dann wissen wir mehr.

Ciao
Wolfgang Horn

[Steffen L. (steffendb1ulm)]

Hallo Wolfgang, danke für die Tolle Antwort. Ich möchte die Teile gerne
zum Bastlerpreis abgeben, weit entfernt vom Rohde Preis. Ich dachte an
25 Euro für beide mit Versand.

Foto schau ich mal...

Sollte mir jedoch jemand den passenden Peiler anbieten, überdenke ich
den Verkauf.


MOD: Bitte in Markt verschieben
