[V]USB to RS232 Isolator & Voltage Translator

[Michael H. (overthere)]

Hallo,

wer mit Mikrocontrollern arbeitet, nutzt zum Debuggen meinst RS232. Ich
habe mal einen RS232 Converter auf FT231-Basis gebaut, der den Computer
isoliert und mit 1.8V-5.5V funktioniert. Alle Eingänge sind ESD
geschützt.

Der PC seitige Anschluss erfolgt über USB.

Übersicht:
-Chipset FT231
-USB Connector: Micro USB
-ESD 15kV HBM
-RX/TX LED
-Baud Rate: <3MBaud (vorläufig)
-Diff. Voltage: <2.5kV (vorläufig)
-CMTI: 35kV/µsec (vorläufig)
-Secondary: 1.8V-5.5V with Power good indication

Konkrete Anwendung für die ich es nutze:
Wir machen Leistungselektronik und unser jetziger Isolationswandler ist
langsam und macht manchmal Probleme. Daher habe ich etwas selbst
entwickelt. Auch hat es mich gestört, dass existierende RS232 Wandler
nicht flexibel von der Eingangsspannung sind.

Angebot:
Geteste Platine im 3D gedrucktes Gehäuse (nicht perfekt) für 39 Euro.
Versand in Deutschland ist kostenlos. Österreich: +3 Euro.

Bei Interesse bitte PN, ich schicke euch meine Kontodaten oder Paypal
Link zu.

[David P. (chavotronic)]

Mit "rouged" meinst du wohl "rugged"

Gibt es Fotos von der Schaltung?

[Michael H. (overthere)]

Hallo,

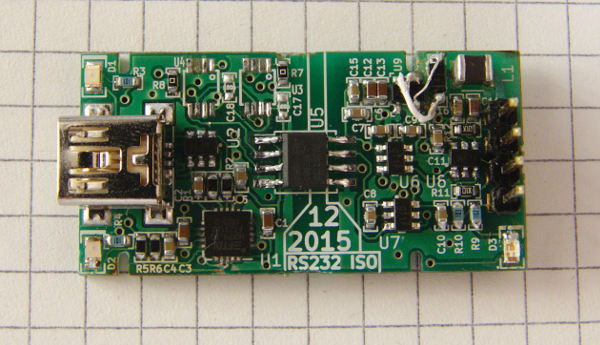

Bild anbei. Karoraster als Größenreferenz.

Den Tippfehler korrigiere ich noch...

-Michael

[Michael H. (overthere)]

Hallo,

vielen Dank schon mal an die ersten Besteller.
Die ersten Isolatoren werden sich morgen auf die Post machen.

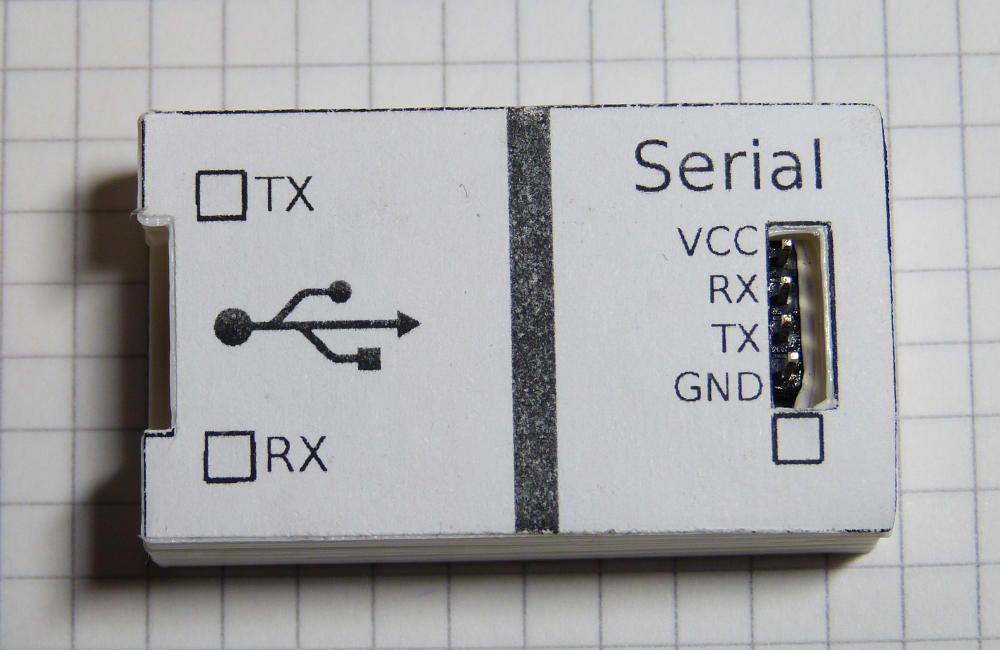

Nun ist auch das 3D gedruckte Gehäuse fertig.
Ebenfalls ein erstes Bild.

Im Datenblatt wurde die mögliche Datenrate auf 1MBaud begrenzt
angegeben. Das liegt aber nicht daran, dass dies nicht geht, sondern
mehr von meinem OS nicht unterstützt wird. Mehr konnte ich daher nicht
testen, sollte aber möglich sein...

Weitere Bestellungen werden gerne entgegen genommen, allerdings erst
wieder im neuen Jahr bearbeitet.


-Michael
