[V] Trägerplatine für WS2803 seriell 18-Kanal LED PWM Treiber inkl. IC

[Paul L. (bastlerstube)]

Immer noch aktuell:

Hallo allerseits,

aus einem früheren LED Matrix-Projekt habe ich noch Trägerplatinen für
den beliebten WS2803S 18-Kanal Constant Current LED PWM Treiber übrig
und biete diese hier an.
Ich habe die Platine selber designed und in Deutschland fertigen lassen.
Die Ansteuerung habe ich mit einem kleinen Arduino Nano durchgeführt.
Detaillierte Infos zum Chip entnehmt ihr bitte dem Datenblatt.
Meine Matrix bestand aus mehreren in serie kombinierten Platinen. Die
Ansteuerung war recht simpel. Ich wollte kein Breadboard verwenden, dass
ist für den dauerhaften Einsatz nicht schön.
Die einzelnen Kanäle habe ich auf der Platine durchnummerieriert, ebenso
die Anschlüsse mit Namen versehen.

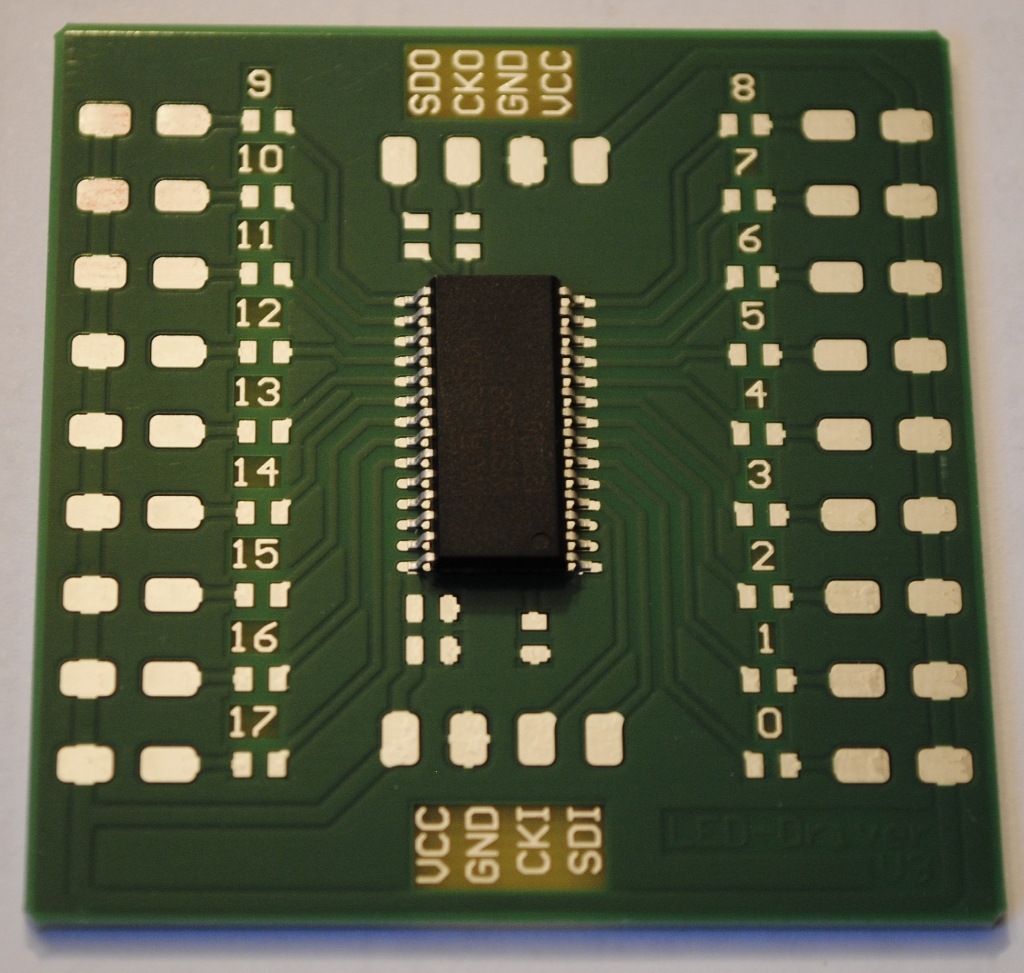

Ich biete hier die Trägerplatine mit einseitig grünem Lötstoplack
inklusive IC zum Selberlöten.
Wer sich das nicht zutraut, dem kann ich natürlich helfen!

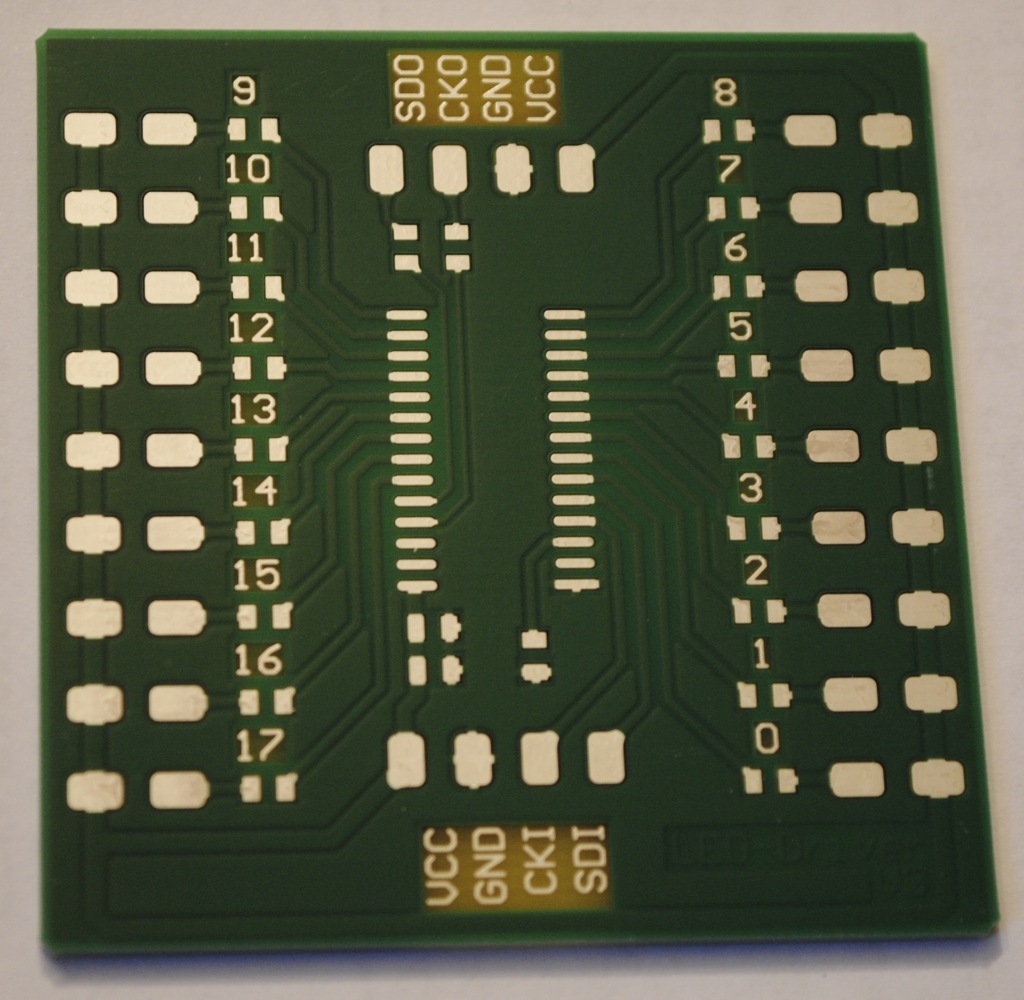

Einfach mal meine Bilder anschauen. Footprints für die Widerstände und
Kondensatoren sind ebenfalls eingeplant. Weiterhin größe Anschlusspads
zum Anlöten von Drähten/LEDS.

Preisvorstellungen inklusive Porto/Verpackung:
1 Stück: 10€
2 Stück: 19€
3 Stück: 28€

Schreibt mir bitte einfach eine Nachricht.
