Forum: Platinen KiCAD duplizierte Leiterbahnen auf mehreren Layern


von U.G. L. (dlchnr)


Angehängte Dateien:

Lesenswert?

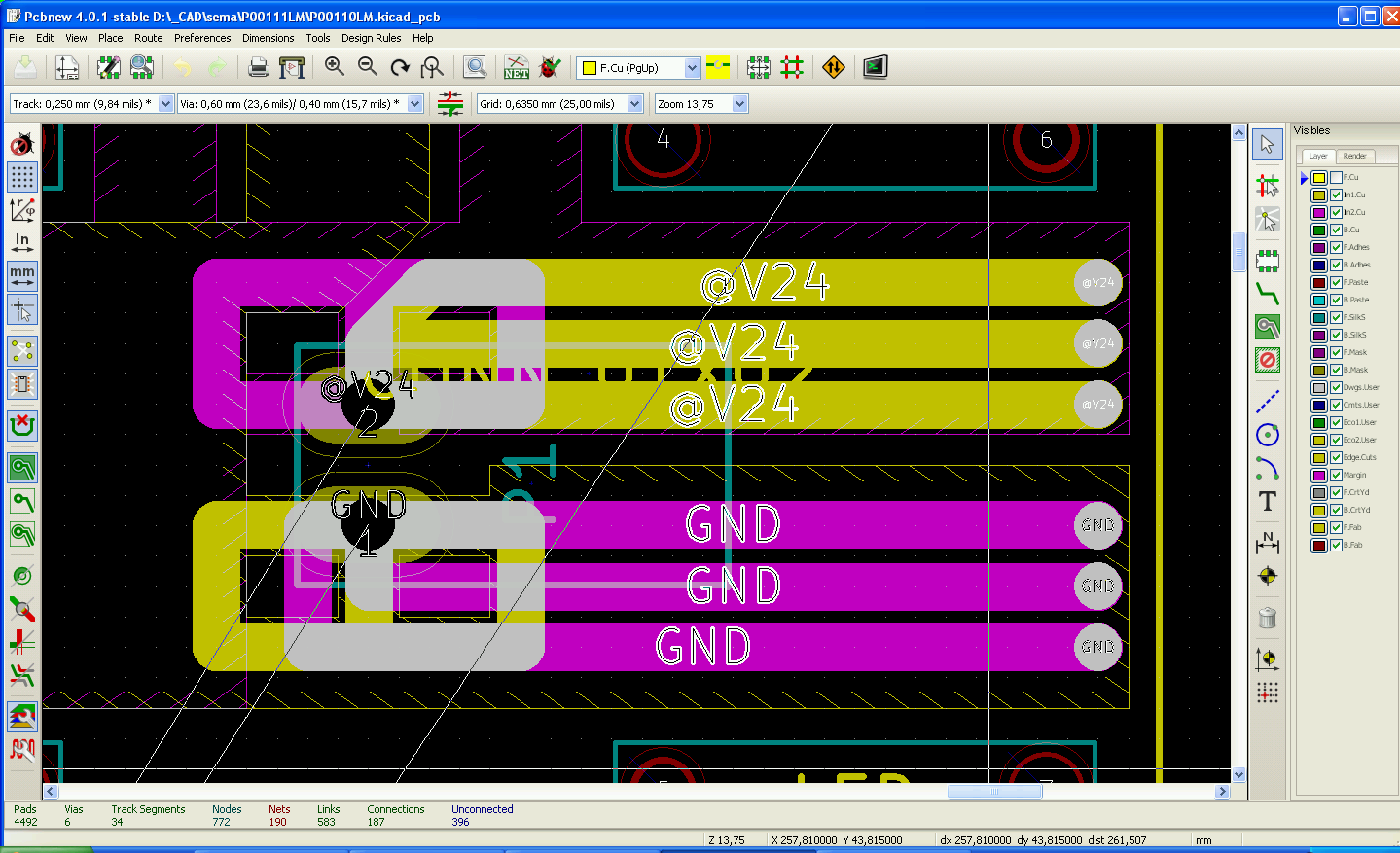

Ich verzweifle hier gerade - immer wenn ich versuche, die 24V und
GND-Leitungen auch auf F.Cu nachzuzeichen, verschwinden die
entsprechenden Leitungen auf In1.Cu und In2.Cu?
Es muss doch irgendwie möglich sein, die gleichen Verbindungen auf
mehreren Layern auszuführen - gestern habe ich das in stundenlangen
Versuchen mit der letzten Variante irgendwie hinbekommen, indem ich
zwischendurch andere Sachen gemacht habe, aber das kann's ja wohl nicht
sein?

: Verschoben durch User
von Alex E. (tecnologic) Benutzerseite


Lesenswert?

Moin,

Mach mal rechts am Rand den mittleren Button mit der Leiterbahn um ein X
aus. Dann löscht er keine überflüssigen Bahnen. Die andere Frage ist
aber warum willst du 2x das selbe Signal führen? Tuts nicht eine dickere
Bahn oder ein Polygon?

Gruß

Tec

von U.G. L. (dlchnr)


Lesenswert?

Thx, so funktioniert es.

Ich möchte einfach die beiden Power Pins in möglichst vielen Lagen
anfahren, um den Strom mittels einiger Vias auf Polygone in den
Innenlagen zu bringen - die sechs Ampere, die der Stecker kann, sollen
also "möglich gut" weitergegeben werden.

: Bearbeitet durch User
