Brückengleichrichter

[Klaus (Gast)]

Hallo,

habe hier einen Modellbau-Trafo mit 16 VAC / 50 Hz mit einem
Brückengleichrichter B40C5000 verbunden. Das Eingangssignal ist exakt
sinusförmig. Beim Ausgangssignal hätte ich jetzt erwartet, das die
negative Halbwelle einfach "nach oben umgeklappt" wird und der Pegel
gleich der Eingangsspannung minus zweimal dem Spannungsabfall über einer

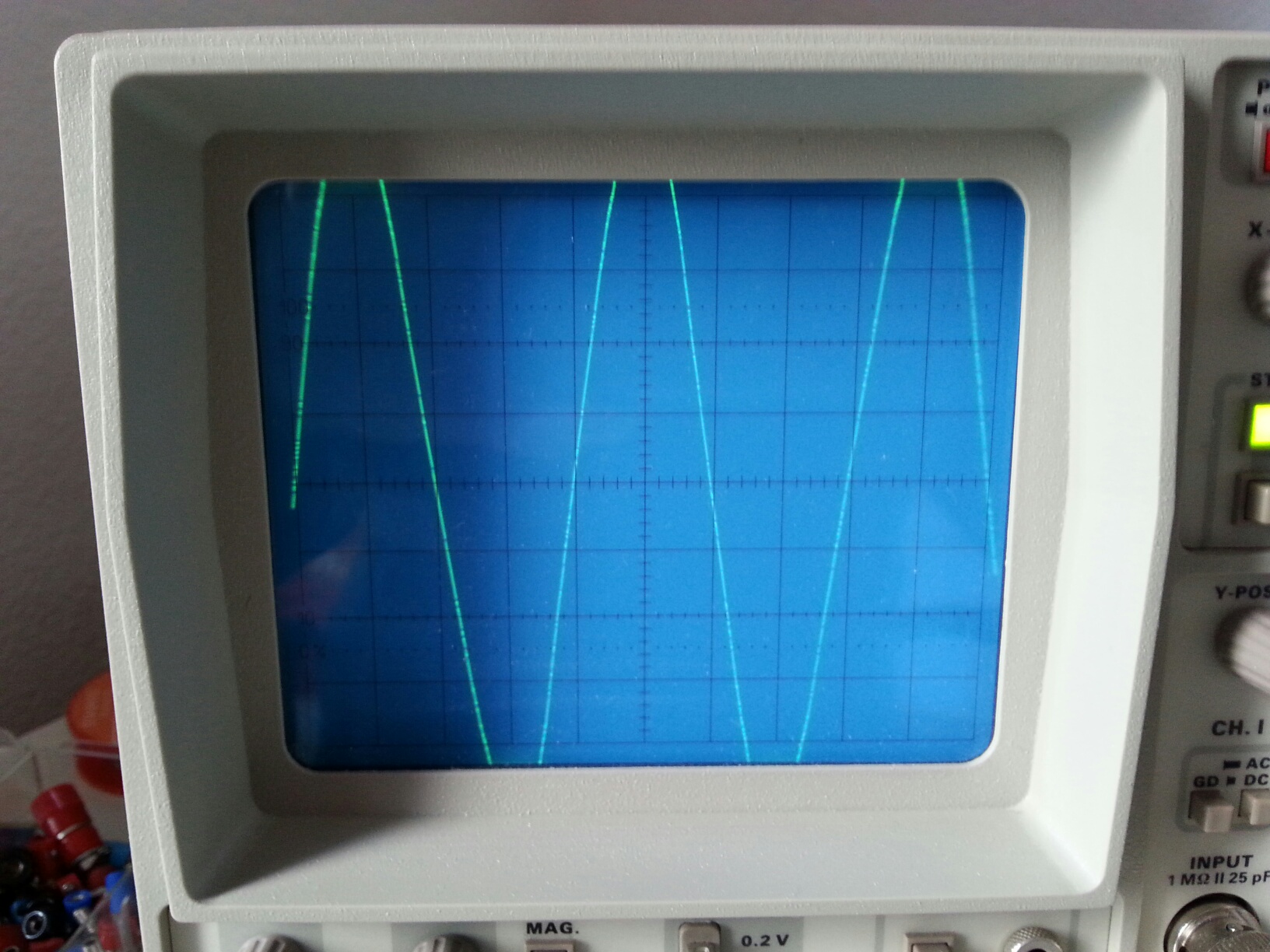

Diode ist. Dem ist aber nicht so, es gibt eine Lücke von ca. 5 VAC beim
Wechsel drr Halbwellen.

Ist das ein Messfehler des Oszis oder woher kommt das ?

Viele Grüsse, Klaus

[HildeK (Gast)]

Wiederhole die Messung mit einem 1k Lastwiderstand.

[R. M. (Gast)]

Die 4 Dioden haben unterschiedliche Sperrschichtkapazitäten.
Belaste doch die Brücke mal mit einem Widerstand (einige Kiloohm)!

[Klaus (Gast)]

Super, vielen Dank !

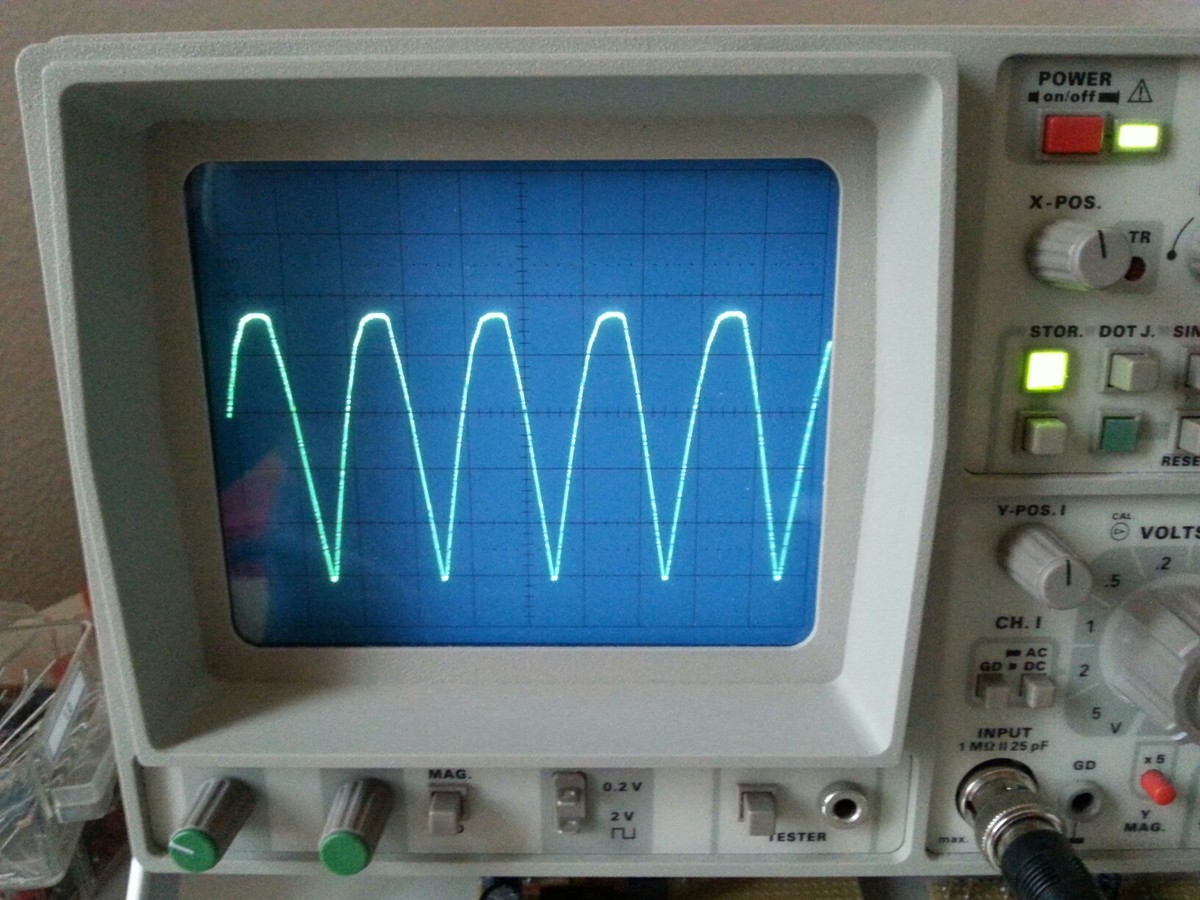

Mit Lastwiderstand sieht das Ganze fast schon aus wie in der Theorie ;-)

[Peter Lustig (Gast)]

Wofür die Theorie doch alles gut ist ;-)

[Der Andere (Gast)]

Und wenn man den Eingang des Oszis auf DC stellt sieht man sogar, dass
die Halbwellen alle positiv sind.
