SMD Einheiten

[Rainer F. (cnccontroller)]

Hallo,

seit einiger Zeit stelle ich um auf SMD. Gibt immer wieder das Problem,
dass SMD-Bauteile und Steckbretter sich nicht richtig vertragen. Klar
kann man Adapter bauen, aber das ist viel Fummelkram.

Mit jedem Projekt muessen auch immer wieder die gleichen Einheiten
gesteckt werden, z. Bsp. LCD/LED-Anzeigen, Stromversorgung, I2C Bus,
etc.

Zur Loesung all dieser Problem habe ich mir kleine Einheiten geschaffen,
die ich bequem auf ein Steckbrett stecken kann. Die Enheiten muessen nur
noch mit Spannung versorgt werden, und die Steuerleitungen entsprechend
gesteckt werden.

Die Einheiten sind so aufgebaut, dass sie ueber das Steckbrett versorgt
werden koennen, oder aber auch ohne Steckbrett.

Derzeit habe ich folgende Einheiten:

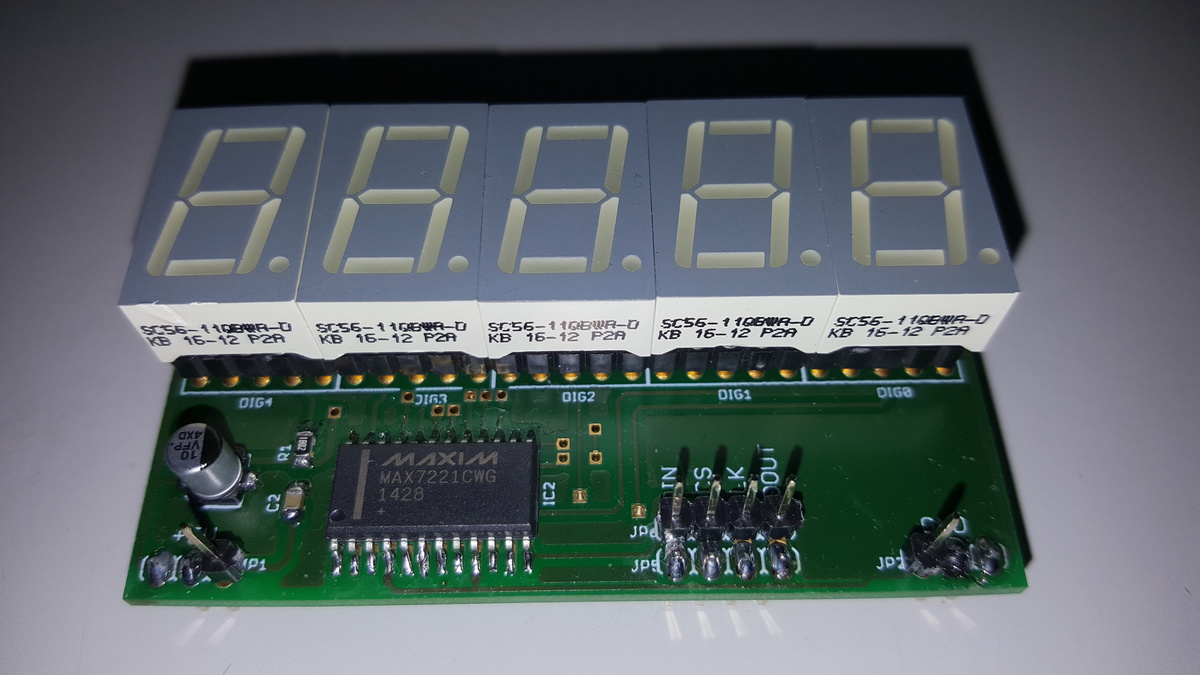

- 7-Segment Anzeige

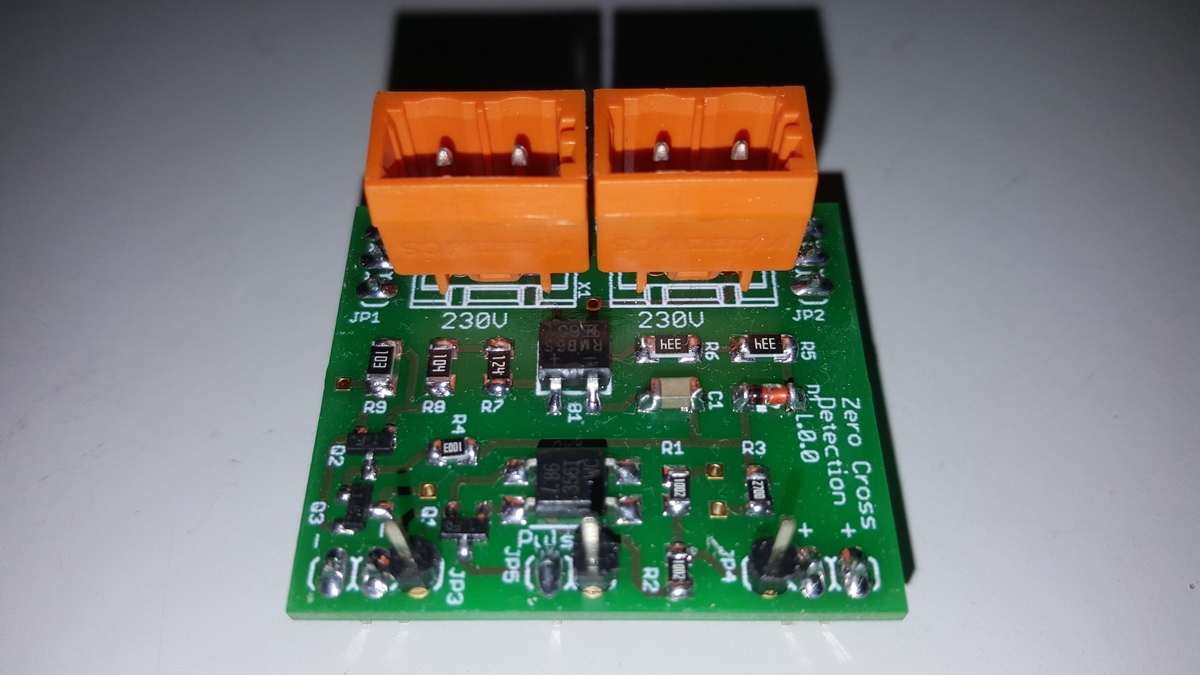

- Nulldurchgangsdetektor 230V
- 4 DIT Taster mit LEDs (I2C)
- 8 LEDs (I2C)

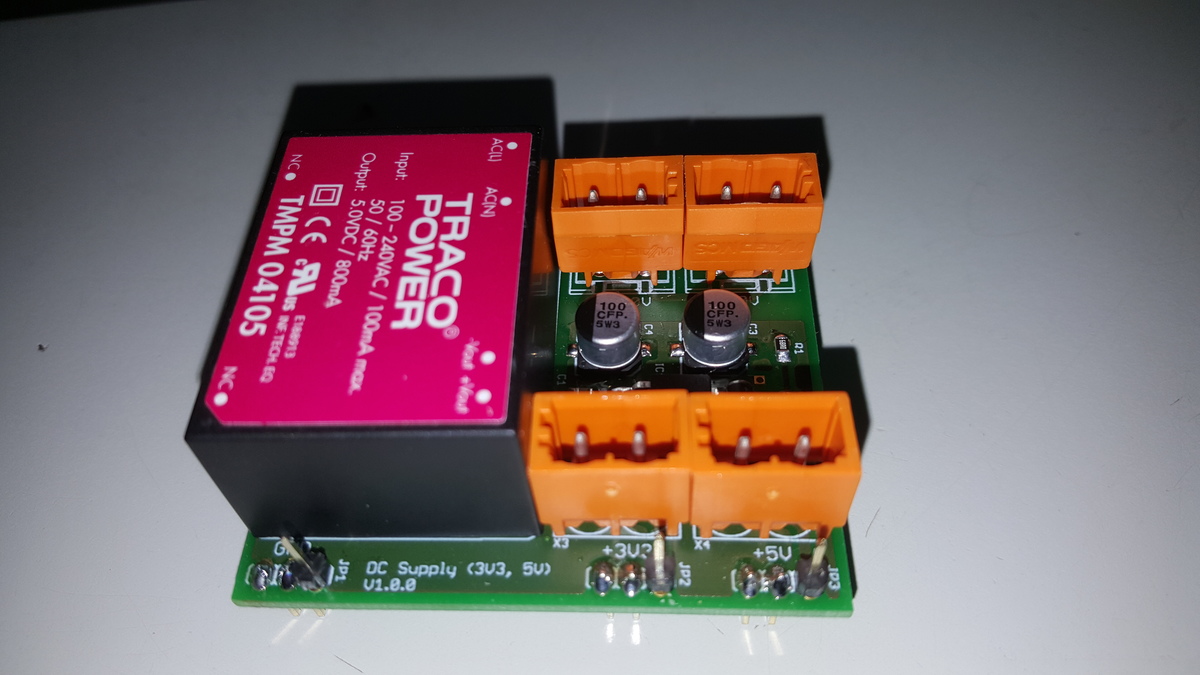

- 800mA Power Supply (5V/3.3V)
- Inkremental Encoder

In der Mache sind derzeit:
- LCD Modul
- XPort Modul
- Temperatur Sensor
- uC Modul

Schaltplaene habe ich in Eagle aufgenommen und sind so gestaltet, dass
sie sich ineinander kopieren lassen und so ein Projekt aufbauen. Das
minimiert Fehler, da die Einheiten ausgetestet sind.

In Summe funktioniert das Prinzip und die Durchlaufzeit der Projekte
sinkt auf ein Minimum. Funktioniert wunderbar.

Klar, kann man diese Einheiten auch teilweise fertig auf dem Markt
kaufen, aber, der Teufel steckt im Detail. So kann ich sie genau nach
meinem Bedarf schneidern.

Anbei einige Fotos meiner Einheiten

LG
Rainer
