Forum: Markt [V] Relaisplatine mit ATTiny


[V] Relaisplatine mit ATTiny
von Bernie P. (logimaus)

Angehängte Dateien:
Lesenswert?
• ▲
▼

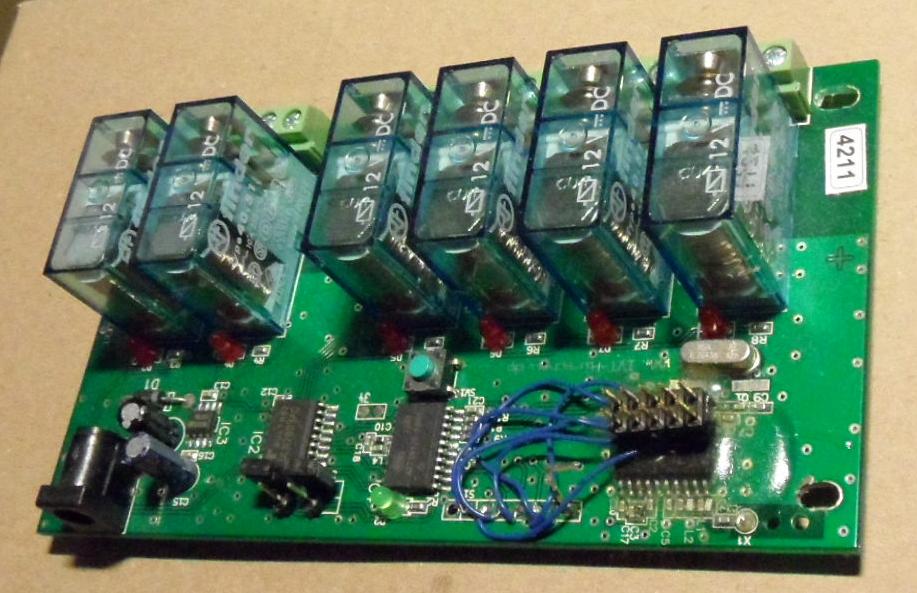

Ich hab eine Relais-Platine über.

Die Platine stammt aus einer Mehrkanal HF-Steuerung.
Da ich keinen passenden Sender hab, hatte ich den HF-Teil stillgelegt.

Der Rest der Leiterplatte ist straightforward.
- 6 Relais 12V / 250V~/10A
- Relaistreiber ULN 2803
- Spannungsregler 5V
- Mikrokontroller ATTiny26

Auf dem ehem. HF-Teil hab ich eine 10-pol. Stiftleiste geklebt,
da passt jetzt ein USBASP als Programmieradapter dran.

So kann der Controller ATTiny26 programmiert werden, dass er die sechs
Relais ansteuern kann.

Hab zwar keinen Schaltplan, aber die wichtigsten Signale können auf der
Leiterplatte gut verfolgt werden.

Bei Interesse kann ich meine Test-Software zur Verfügung stellen,
welche die Relais Binär klappern läßt.

Würde ich für €20 incl. Porto auf die Reise schicken.
