[V] 16x2 Display mit BL (ST7070)

[Fabian B. (fabs)]

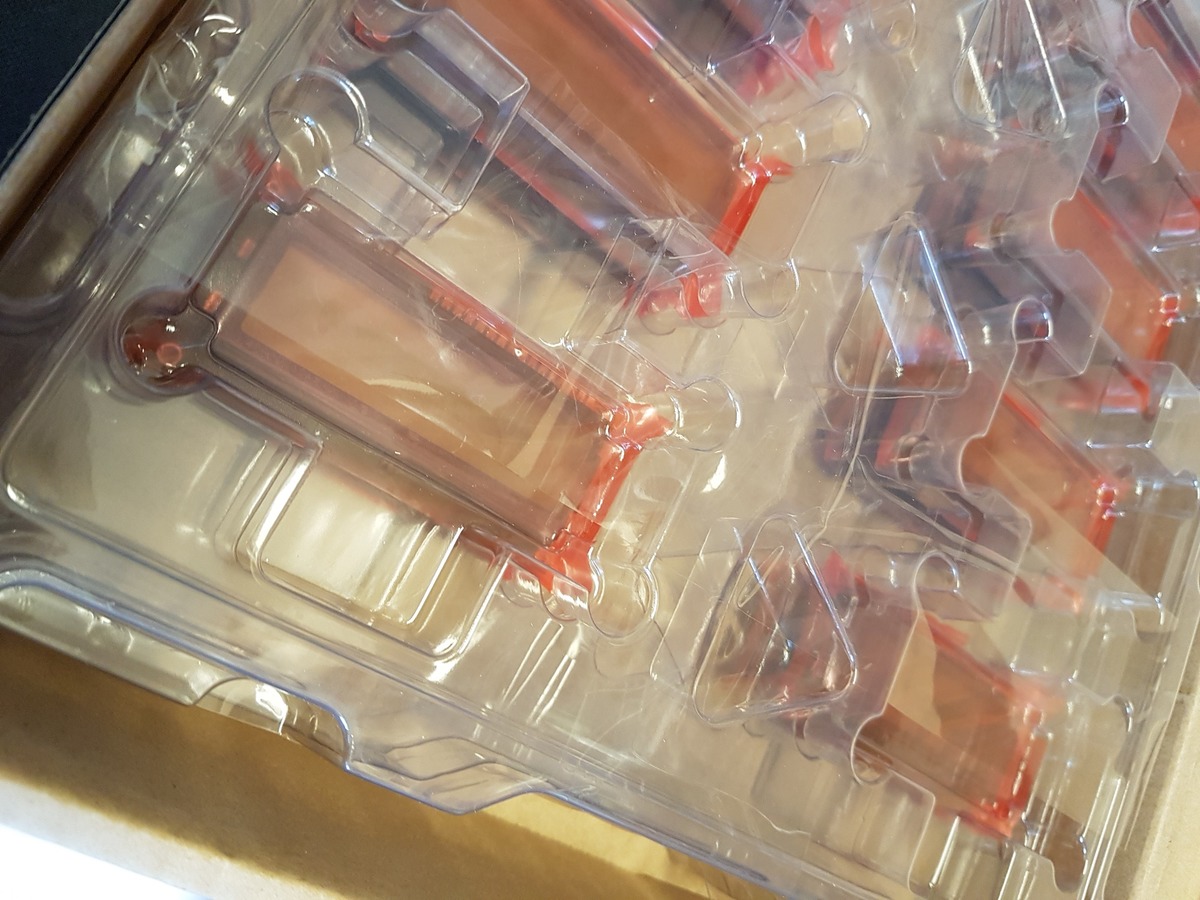

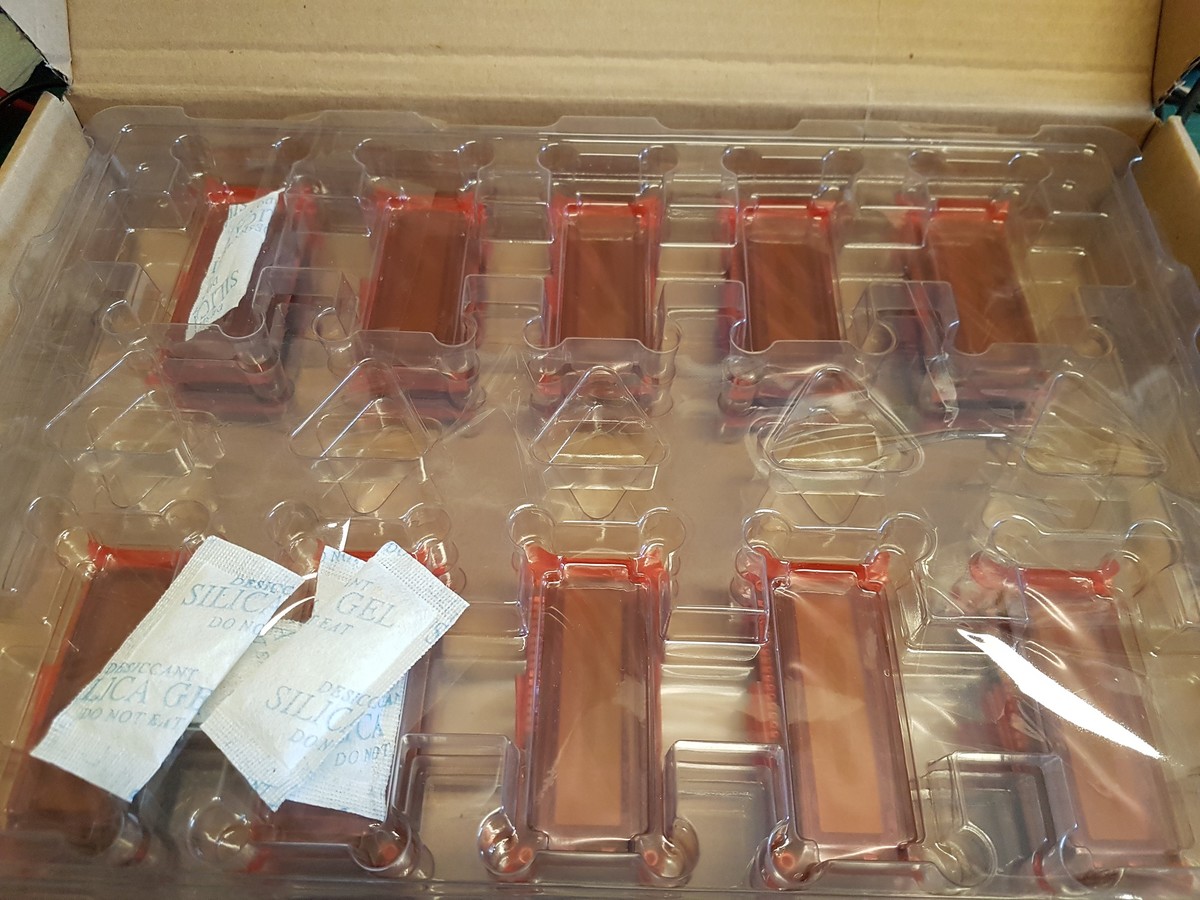

Ich habe hier drei Boxen 16x2 Character Display Modulen übrig.

Die Module sind recht kompakt (80x36x9 mm), AA von 55,65x10,98 mm.

Betriebsspannung ist 3-5V, gedacht sind sie für 3.3V betrieben. Als
Interface haben wir das Serielle I/F genutzt (IIC-like).

Der Controller ist ein ST7070 sein. Das Datenblatt zu diesem findet
man im Netz.
Ein Datenblatt (oder sowas in der Art) zu den Displays gibts auch und
schicke ich auf Anfrage zu.

Preislich schlage ich mal vor:
 5Stk für 10€
10Stk für 15€
20Stk für 20€ (ganze Box)
60Stk für 55€ inkl. Versand in DE (alle drei Boxen)

Versand kommt ggf. nach Wunsch dazu.

Bei Fragen hier fragen, oder direkt ne Nachricht schicken.

[T. M. (tomtomtom)]

Hallo,
haben die Displays Backlight, und wie ist die Farbe (Schrift /
Hintergrund)

M.f.G.
tomtomtom

[Gerald B. (gerald_b)]

Die sehen doch aus, als wenn sie den Quasistandard mit 16 Pin und
paralleler Schnittestelle haben. Gibts denn eine Typenbezeichnung, so
das man sich mal das Datenblatt vorher ziehen kann?

[Fabian B. (fabs)]

Hallo tomtomtom,
 wie oben geschrieben haben die Displays ein Backlight

Display mode : STN, Positive, Transflective
Color :
  Display dot : Dark Blue
  Background: Yellow-Green

[Fabian B. (fabs)]

Hallo Gerald,
 nein, parallel lass die sich nicht ansprechen. Es ist ein 4-pin Serial
interface.
Da diese im Datenblatt als SCL, SI und /CS und RS genannt werden, gehe
ich von IIC aus.

Datenblatt kann ich zuschicken, aber am genauesten findet man's im DB
des ST7070 (google).

[Gerald B. (gerald_b)]

Danke für deine schnelle Antwort.
Schade, welche mit paralleler Schnittstelle hätte ich 20 Stck.
abgenommen.

[Fabian B. (fabs)]

Schade, ja.
Vermutlich könnte man es umlöten (sind ja meist 1-2 Rs auf der
Trägerplatine), aber probiert habe ich es noch nicht...

[Fabian B. (fabs)]

1 Kiste ist verkauft.

[Markus S. (markus7)]

> Als Interface haben wir das Serielle I/F genutzt (IIC-like).

Im Datenblatt steht, dass es SPI ist.

SCL - Clock
SI  - Serial In
/CB - Chip Select
RS  - Register Select

Es sieht so aus, dass es nur die Datenrichtung zum Display gibt.

[Fabian B. (fabs)]

Ist bei den Seriellen I/F typen dieser Displays meistens so.
Readback geht nur mit parallel.

[Fabian B. (fabs)]

Alles weg.
