PWM-Drehstrom aus 2 digitalen Signalen

[max123 (Gast)]

Drehstrom analog:
In der Analogtechnik kann man mit 2 Signalen das dritte Signal erzeugen.
Da beim Drehstrom L1 + L2 + L3 = 0 ist, kann man mit Inversion von  L1
und
L2 und Addition das erreichen.

Drehstrom mit PWM:
Gesucht ist eine Schaltung mit 2 digitalen Eingängen. Die 3 Ausgänge
sollen einen Drehstrom ergeben. Nur eine Schaltung habe ich noch nicht
gefunden. Oder kann man nachweisen, dass das unmöglich ist?

[Stefan F. (Gast)]

Mit zwei digitalen Leitungen kannst du 4 Zustände darstellen. Im
Minimalfall genügen drei Zustände:

A | B | Anker Winkel
====================
1 | 0 | 0°
0 | 1 | 120°
0 | 0 | 240°
1 | 1 | nicht verwendet

Da dritte Signal könntest du in diesem Fall mit einem NAND Gatter
ermitteln:

          _____
A o------|     |
         |  &  |o------o C
B o------|_____|

[Dergute W. (derguteweka)]

Moin,

So sollt's gehen:

A --------MMMM----+--o L1
          L       |
              C  ---
                 ---          L2
                  |            o---+
                 ---               |
                                   |
                                   |
B --------MMMM----+--o L3          |
          L       |                |
                  |                | +
              C  ---              ===
                 ---              ---
                  |                |
                 ---              ---

Bei A und B jeweils die PMW Signale, die im Mittel z.B. einen sin(wt)
und sin(wt+120°) ergeben, einspeisen und bei L1,L2,L3 die Kreissaege
oder den Durchlauferhitzer anschliessen...

Gruss
WK

[Stefan F. (Gast)]

Sorry ich habe oben NAND Gatter geschrieben, es hätte aber NOR heissen
sollen.

[Dergute W. (derguteweka)]

Moin,

Achja, bevor ich's vergess' - fuer handeluebliche Kreissaegen und
Durchlauferhitzer sollten die Logikpegel der PWM Signale an A und B so
ungefaehr sein:
Low=0V; High=1.13kV

Gruss
WK

[Ralf D. (doeblitz)]

max123 schrieb:
> Drehstrom mit PWM:
> Gesucht ist eine Schaltung mit 2 digitalen Eingängen. Die 3 Ausgänge
> sollen einen Drehstrom ergeben. Nur eine Schaltung habe ich noch nicht
> gefunden. Oder kann man nachweisen, dass das unmöglich ist?

Eigentlich ist das fast trivial, aber unsinnig:
Eingangssignal A ist das PW-modulierte Signal (gleichzeitig Ausgang L1),
Eingangssignal B ist der zugehörige Takt (für gewünschte Auflösung).
Die gibt man auf ein hinreichend langes Schieberegister (A Daten, B
Takt) und kann damit an den richitigen Stellen das um 120° (L2) bzw.
240° (L3) verschobene PWM-Signal abgreifen.
Einfacher dürfte es sein, gleich drei PWM-Signale mit einem µC zu
erzeugen.

[Teo D. (teoderix)]

Zwei UND, ein FlipFlop. Damit PWM1, zwischen L1 u. L2 toggeln lassen,
gesteuert von PWM2, der fix auf L2 liegt.

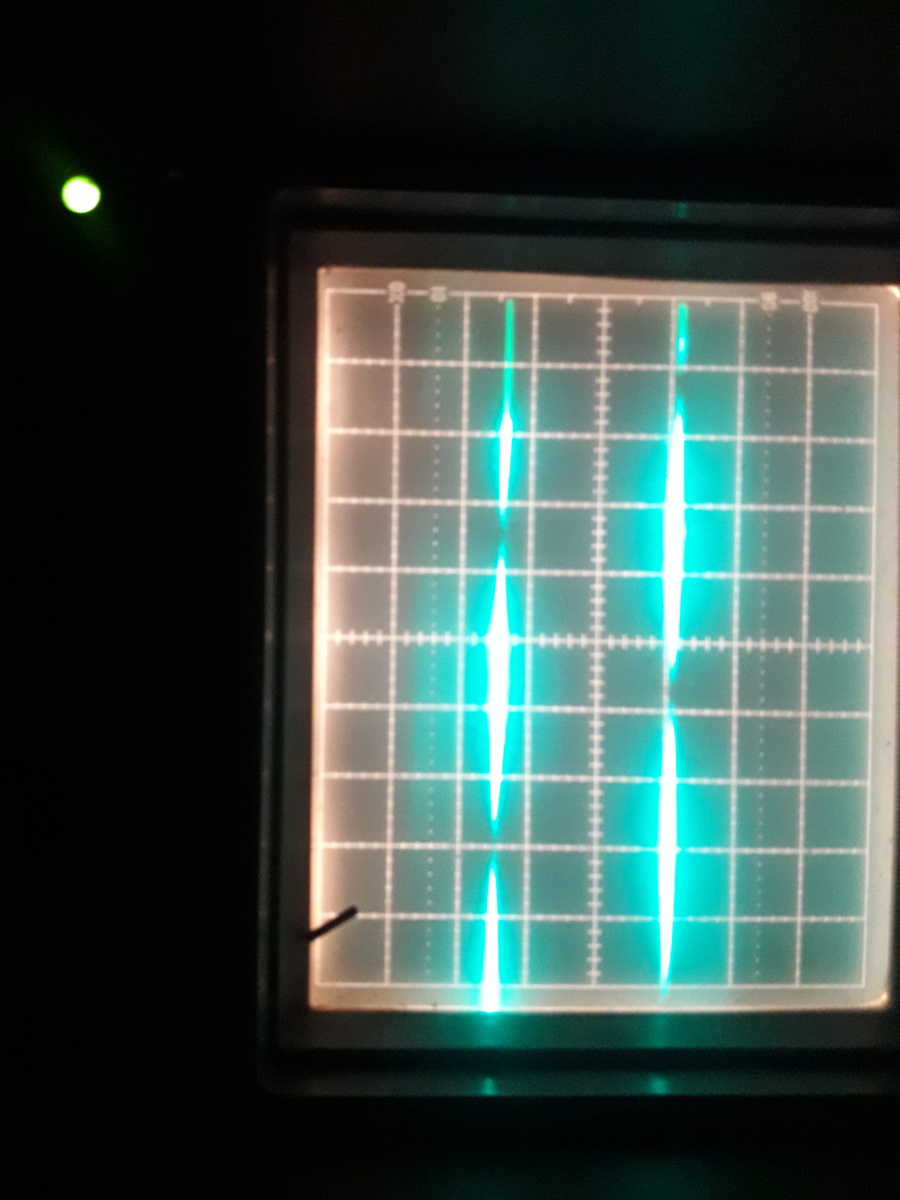

[max123 (Gast)]

Danke Stefanus,
das ist eine sehr gute Idee, leider habe ich das Problem nicht
vollständig beschrieben. Nicht erwähnt habe ich, dass die 3 Signale
Sinusbewertete PWM' sind.

[Joe F. (easylife)]

max123 schrieb:
> dass die 3 Signale
> Sinusbewertete PWM' sind

Sonst wäre es ja auch kein Drehstrom, sondern eher ein Hüpfstrom.
Direkt aus 2 PWM Signalen kannst du das 3. PWM Signal nicht erzeugen.
Nur bei wenigen Winkeln (6?) liegen die Flanken von 2 PWMs genau
übereinander.

Bleibt dir also nur der Weg ein anderes, serielles Protokoll zu
benutzen, das mit 2 Leitungen auskommt (wie z.B. von Ralf D.
vorgeschlagen).
Statt eines langen Schieberegisters reicht aber auch ein 3-bittiges
Register, wenn man eine sehr schnelle Datenclock hat.
